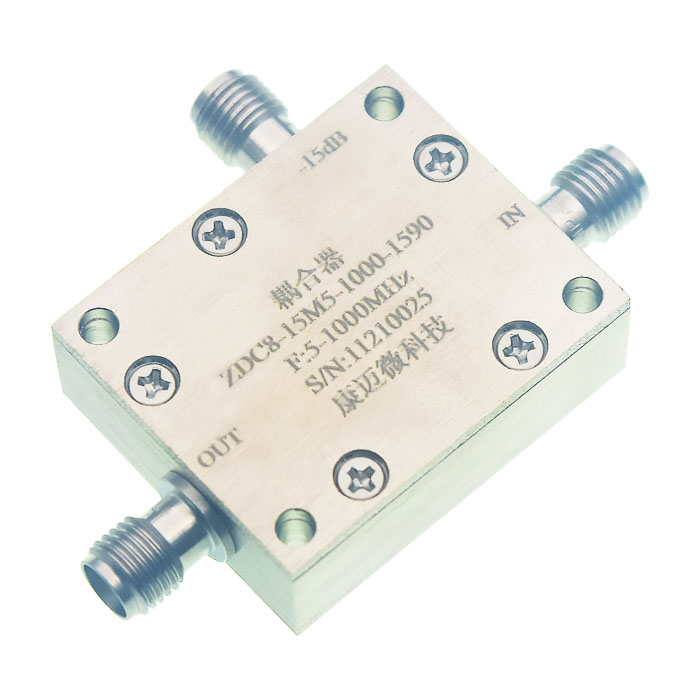

5~1000MHz, 耦合度15dB, SMA, 2W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 0.9 | 1.2 | dB | |
| 耦合度 | 14 | 15 | 16 | dB |
| 方向性 | 14 | 18 | dB | |
| 主线驻波比 | 1.2 | 1.3 | ||
| 耦合线驻波比 | 1.2 | 1.3 |

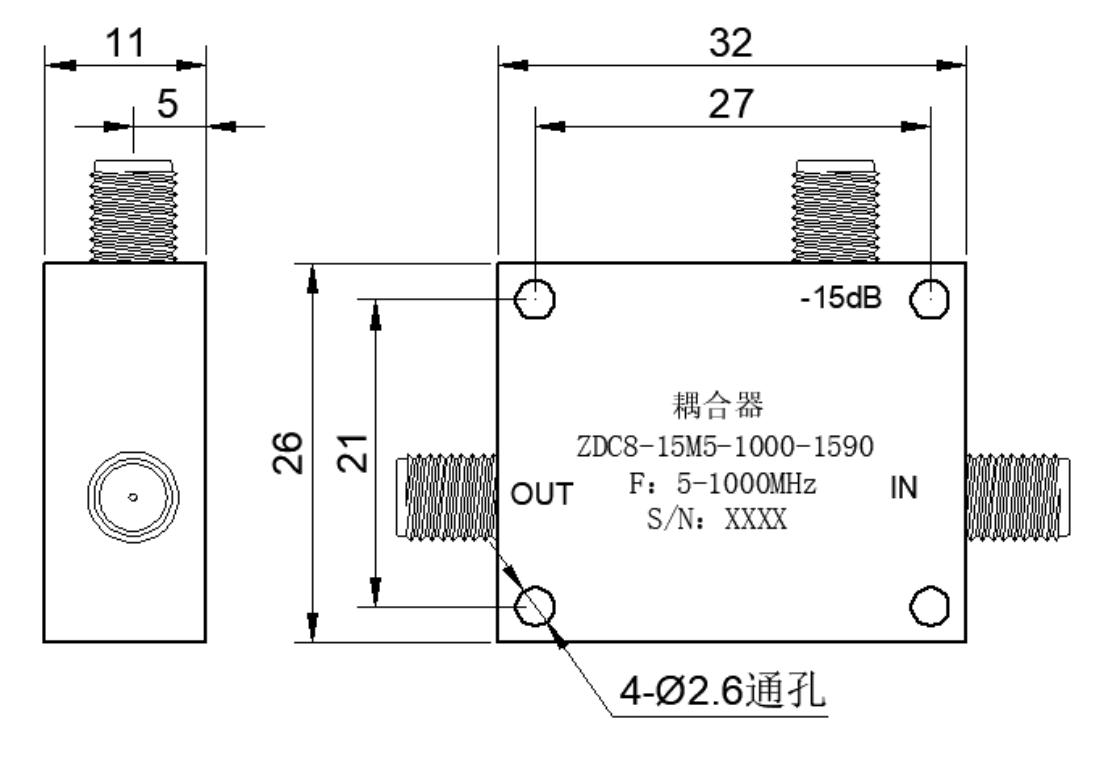

| 接口形式 | SMA |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |

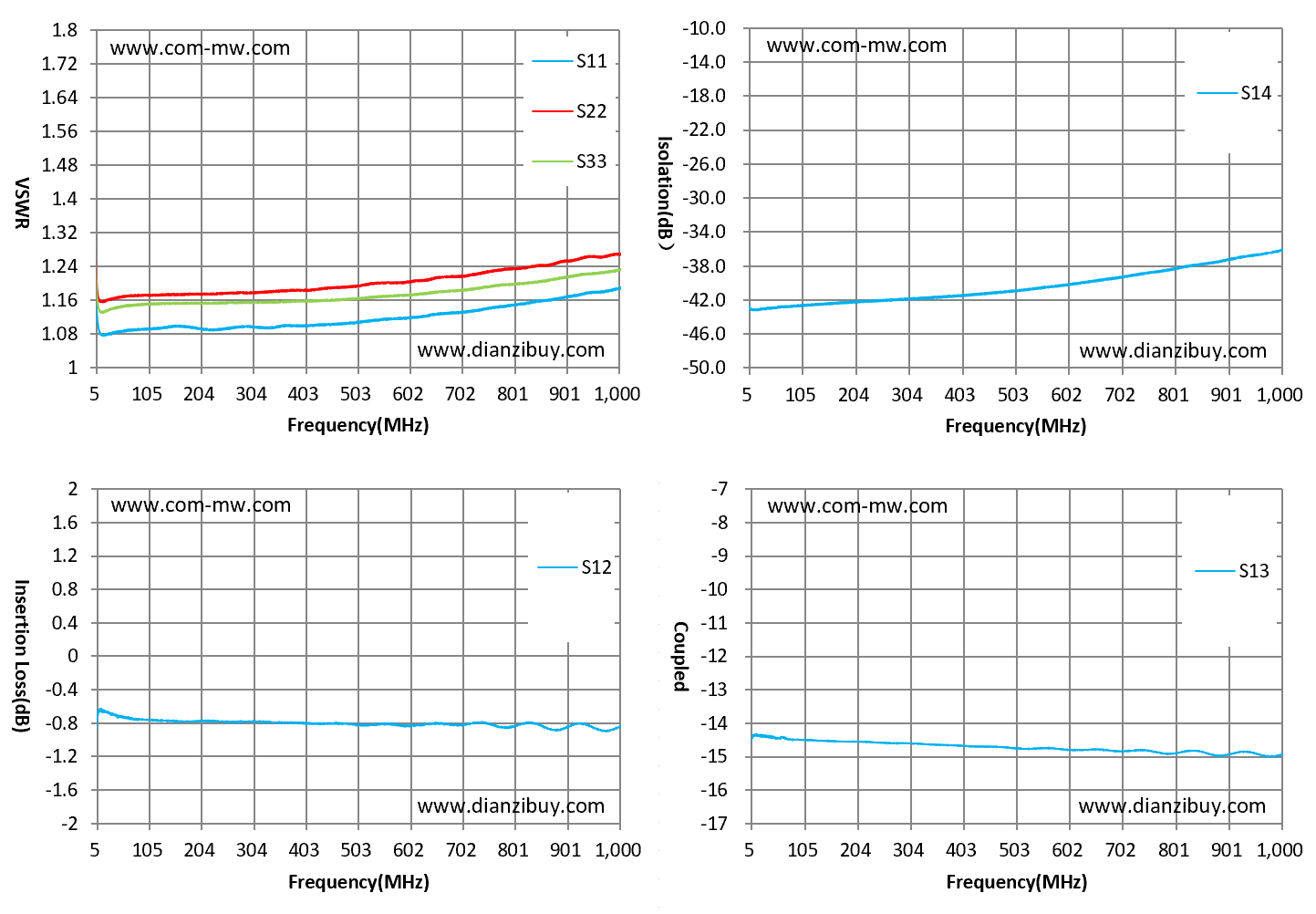

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S33 VSWR | S13 C |
| 5 | -0.64 | -43.1 | 1.08 | 1.12 | -14.3 |
| 100 | -0.76 | -42.6 | 1.09 | 1.15 | -14.5 |
| 200 | -0.77 | -42.2 | 1.09 | 1.15 | -14.6 |
| 400 | -0.8 | -41.5 | 1.1 | 1.16 | -14.7 |
| 600 | -0.83 | -40.1 | 1.12 | 1.17 | -14.8 |
| 700 | -0.81 | -39.2 | 1.13 | 1.18 | -14.8 |
| 800 | -0.83 | -38.2 | 1.15 | 1.2 | -14.9 |
| 900 | -0.83 | -37.2 | 1.17 | 1.21 | -14.9 |
| 1000 | -0.84 | -36.1 | 1.19 | 1.23 | -14.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
