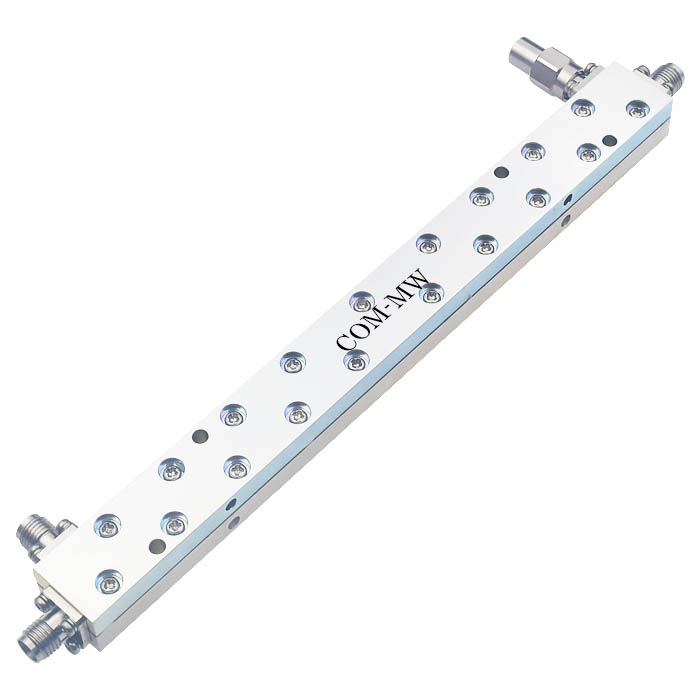

0.5~26.5GHz, 耦合度 20dB, SMA, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 26.5 | GHz |
| 插入损耗 | 2.5 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 10 | 12 | dB | |
| 主线驻波比 | 1.7 | |||
| 耦合线驻波比 | 1.8 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

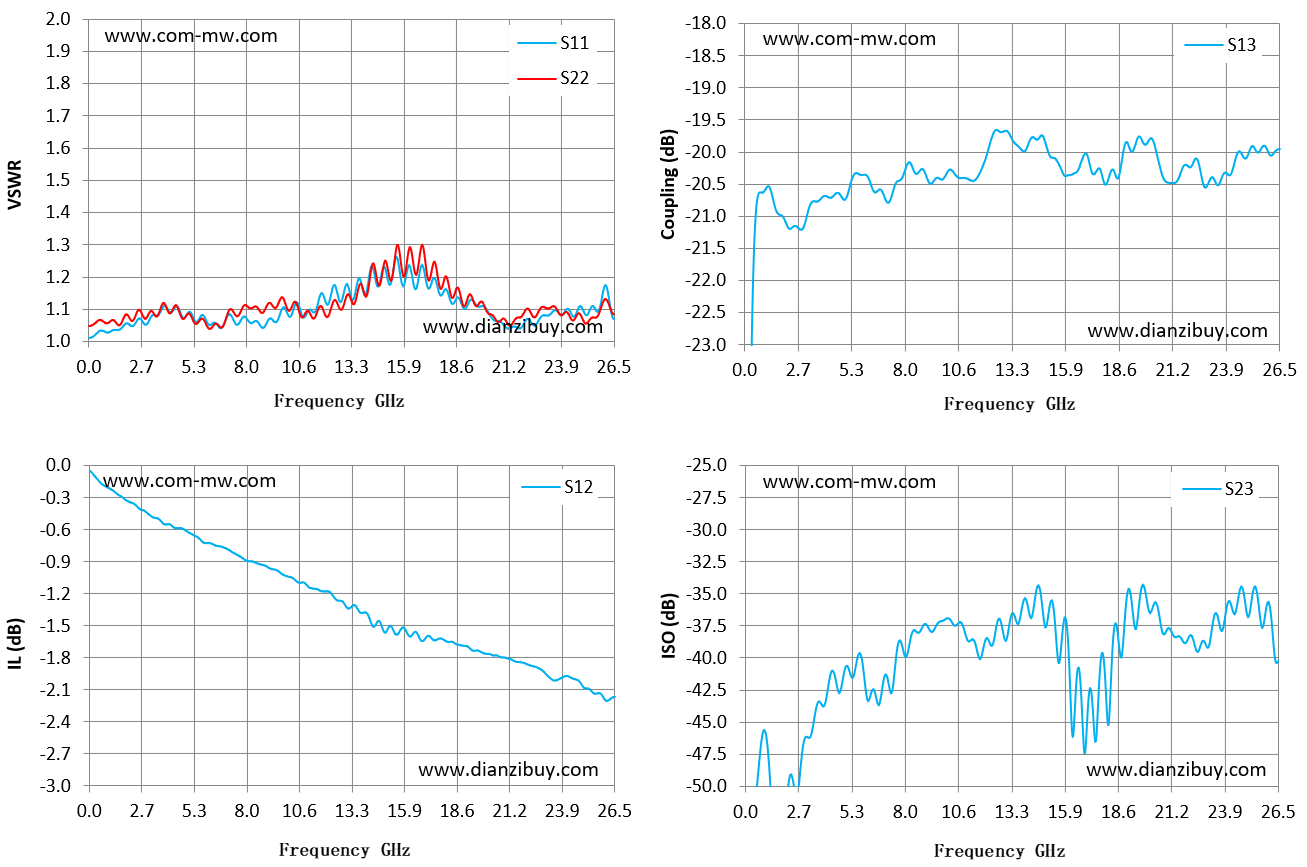

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
| 0.01 | 1.01 | 1.05 | -0.05 | -32.63 | -59.33 |
| 1.89 | 1.06 | 1.09 | -0.32 | -21.02 | -53.93 |
| 3.79 | 1.11 | 1.12 | -0.55 | -20.72 | -43.71 |
| 5.68 | 1.08 | 1.07 | -0.7 | -20.35 | -39.63 |
| 7.57 | 1.06 | 1.08 | -0.85 | -20.46 | -38.87 |
| 9.46 | 1.06 | 1.11 | -0.98 | -20.41 | -37.52 |
| 11.36 | 1.09 | 1.07 | -1.15 | -20.45 | -38.65 |
| 13.25 | 1.14 | 1.13 | -1.32 | -19.81 | -36.51 |
| 15.14 | 1.18 | 1.21 | -1.51 | -20.07 | -35.75 |
| 17.04 | 1.19 | 1.23 | -1.6 | -20.12 | -43.32 |
| 18.93 | 1.1 | 1.11 | -1.69 | -19.85 | -35.38 |
| 20.82 | 1.06 | 1.07 | -1.8 | -20.45 | -38.15 |
| 22.71 | 1.07 | 1.1 | -1.9 | -20.5 | -38.67 |
| 24.61 | 1.09 | 1.08 | -2.01 | -20.03 | -34.49 |
| 26.5 | 1.07 | 1.09 | -2.17 | -19.96 | -40.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
