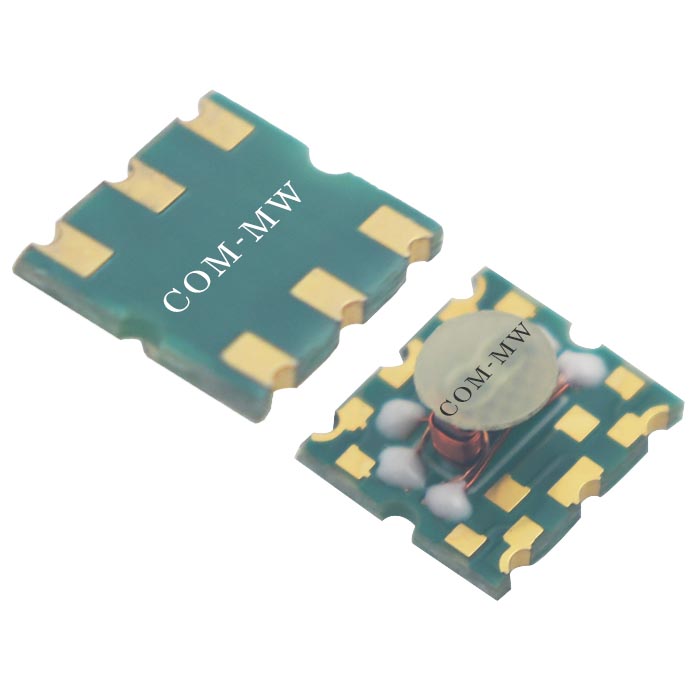

5~1000MHz, 耦合度20dB, 表面贴装, 2W, 替代ADC-20-4+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 0.7 | 1 | dB | |
| 耦合度 | 18 | 21 | dB | |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.2 | 1.35 | ||
| 耦合线驻波比 | 1.2 | 1.35 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADC-20-4+ |

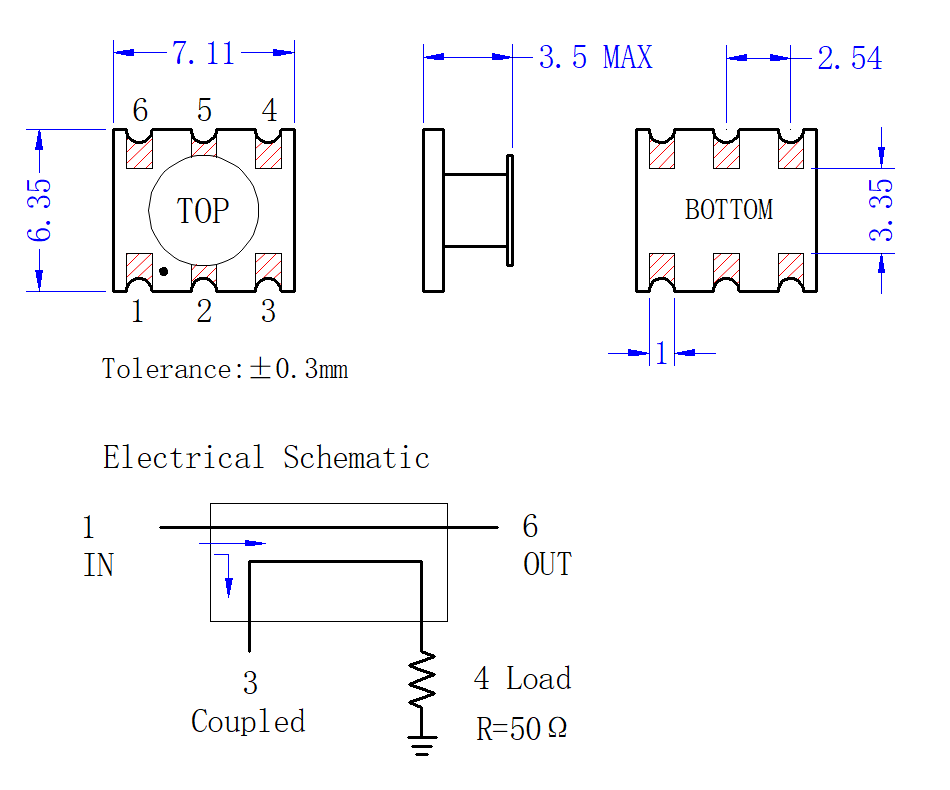

| 输入端口 | 1 |
| 输出端口 | 6 |
| 耦合端口 | 3 |

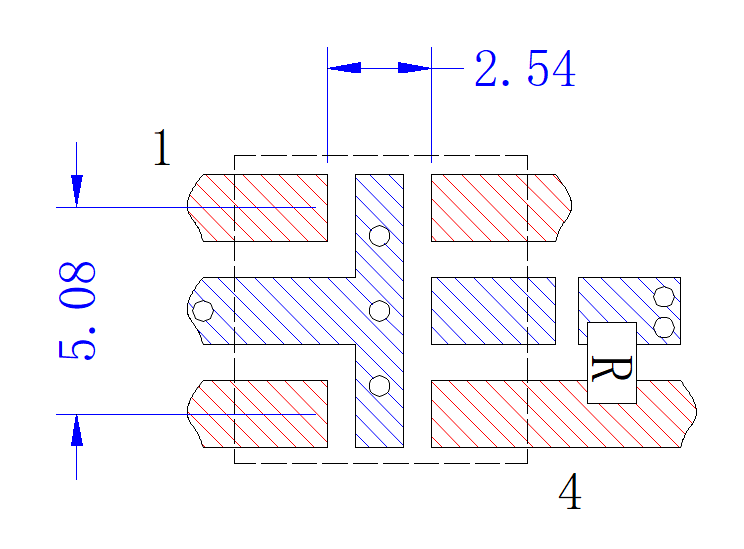

| 隔离端口 | 4（外接50Ω负载） |
| 接地端口 | 2 |

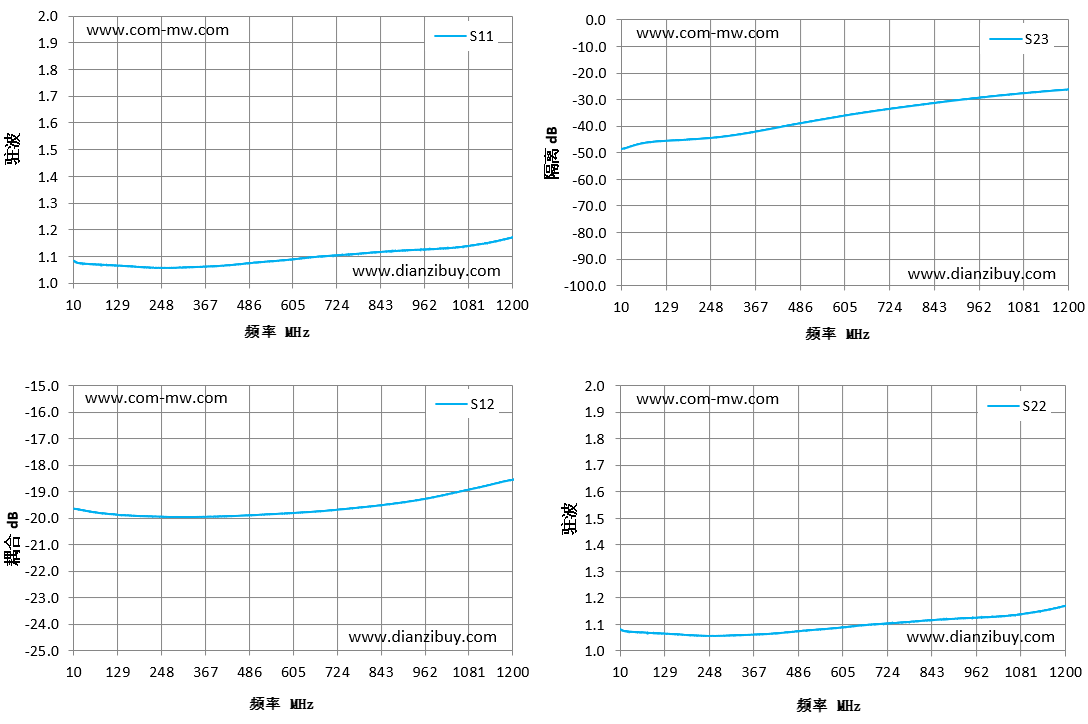

| 频率 MHz | S11 驻波 | S13 耦合 dB | S23 隔离 dB | S12 损耗 dB |
| 10 | 1.08 | -19.64 | -48.58 | 1.08 |
| 95 | 1.07 | -19.83 | -45.89 | 1.07 |
| 180 | 1.06 | -19.91 | -45.12 | 1.06 |
| 350 | 1.06 | -19.95 | -42.48 | 1.06 |
| 435 | 1.07 | -19.92 | -40.24 | 1.07 |
| 605 | 1.09 | -19.8 | -35.96 | 1.09 |
| 690 | 1.1 | -19.72 | -34.1 | 1.1 |
| 775 | 1.11 | -19.61 | -32.45 | 1.11 |
| 945 | 1.12 | -19.31 | -29.45 | 1.12 |
| 1030 | 1.13 | -19.07 | -28.16 | 1.13 |
| 1115 | 1.15 | -18.81 | -27.05 | 1.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
