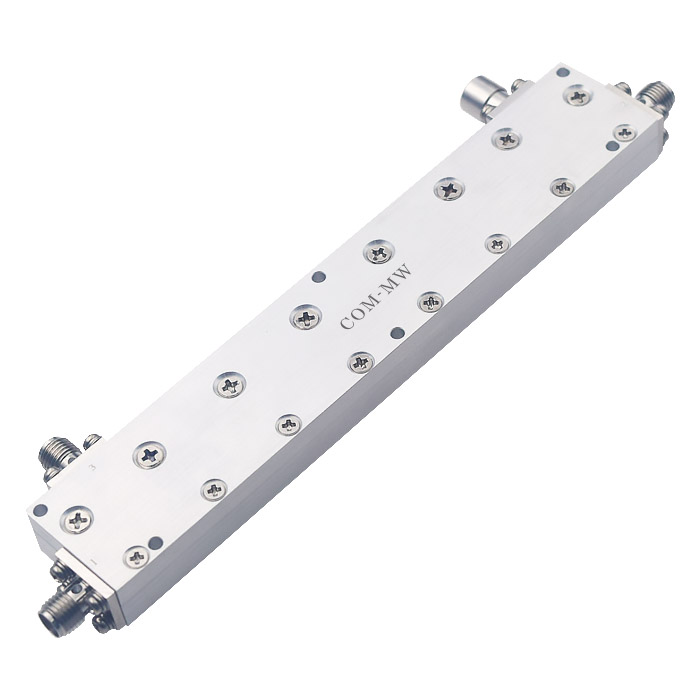

500~6000MHz, 耦合度20dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 6000 | MHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

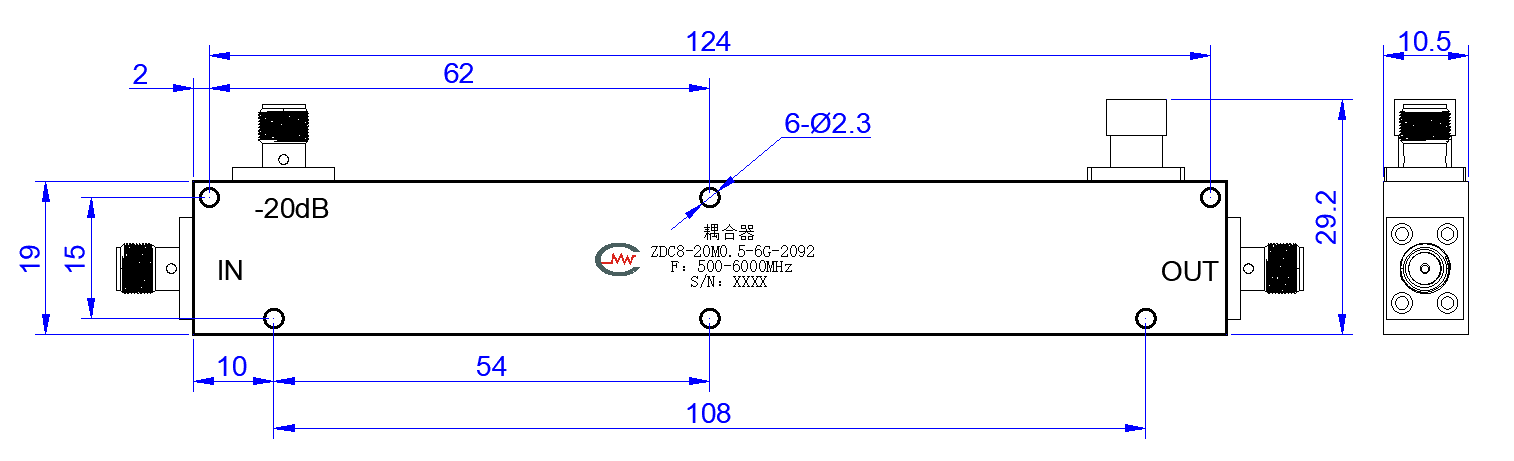

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -20dB | --- |
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|
| 0.4 | 1.11 | -0.11 | -21.42 | -25.29 |
| 0.87 | 1.09 | -0.16 | -20.04 | -29.81 |
| 1.34 | 1.09 | -0.19 | -20.77 | -27.61 |
| 1.81 | 1.06 | -0.22 | -20.87 | -27.11 |
| 2.29 | 1.09 | -0.24 | -20.37 | -23.29 |
| 2.76 | 1.05 | -0.28 | -19.67 | -25.54 |
| 3.23 | 1.04 | -0.28 | -20.42 | -23.22 |
| 3.7 | 1.05 | -0.33 | -20.16 | -21.42 |
| 4.17 | 1.19 | -0.32 | -19.74 | -20.4 |
| 4.64 | 1.04 | -0.36 | -21.02 | -16.18 |
| 5.11 | 1.14 | -0.36 | -20.63 | -19.4 |
| 5.59 | 1.14 | -0.4 | -20.95 | -17.17 |
| 6.06 | 1.12 | -0.42 | -20.13 | -26.21 |
| 6.53 | 1.2 | -0.48 | -27.83 | -13.96 |
| 7 | 1.04 | -0.43 | -23.89 | -14.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
