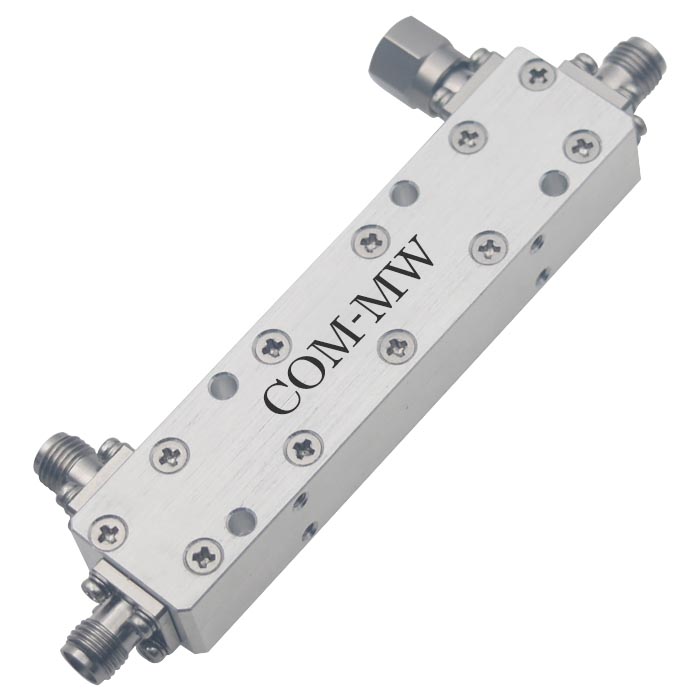

1~18GHz, 耦合度 20dB, SMA, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 0.9 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 耦合平坦度 | ±0.8 | dB | ||
| 方向性 | 10 | 12 | dB | |
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

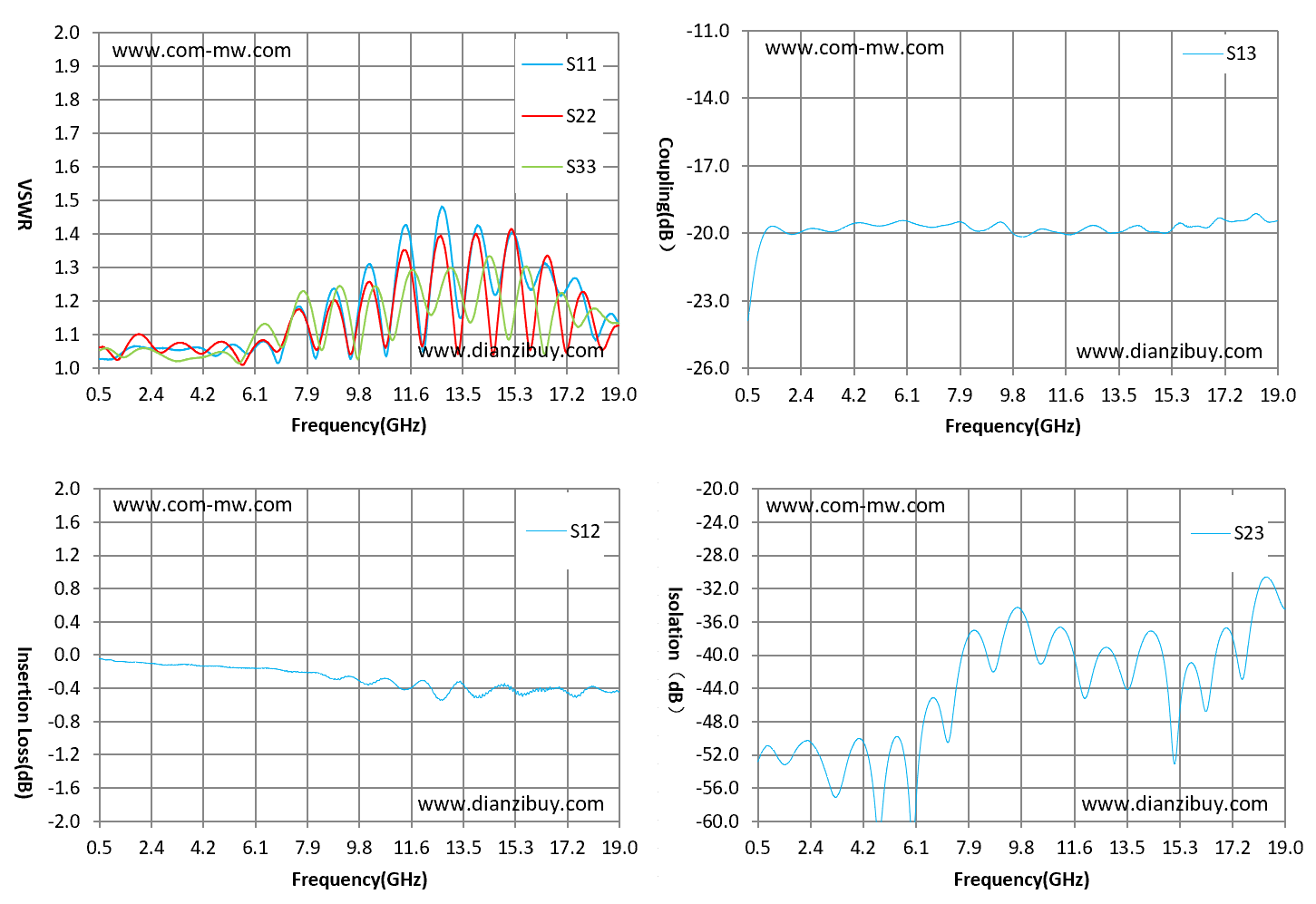

| F(GHz) | S11 VSWR | S22 VSWR | S33 VSWR | S13耦合(dB） | S12 损耗(dB) | S23隔离 dB |
| 1 | 1.03 | 1.03 | 1.05 | -20.25 | -0.07 | -51.22 |
| 2 | 1.06 | 1.1 | 1.06 | -20.06 | -0.09 | -50.72 |
| 3 | 1.06 | 1.06 | 1.03 | -19.84 | -0.12 | -55.38 |
| 4 | 1.06 | 1.05 | 1.03 | -19.67 | -0.13 | -50.11 |
| 6 | 1.05 | 1.06 | 1.09 | -19.45 | -0.16 | -60.65 |
| 7 | 1.04 | 1.07 | 1.06 | -19.75 | -0.18 | -48.41 |
| 8 | 1.1 | 1.11 | 1.19 | -19.53 | -0.21 | -37.17 |
| 10 | 1.29 | 1.25 | 1.16 | -20.16 | -0.35 | -36.61 |
| 11 | 1.23 | 1.22 | 1.09 | -19.88 | -0.34 | -36.84 |
| 12 | 1.06 | 1.07 | 1.23 | -19.98 | -0.31 | -45.15 |
| 14 | 1.42 | 1.39 | 1.22 | -19.69 | -0.49 | -38.33 |
| 15 | 1.36 | 1.37 | 1.1 | -20 | -0.37 | -49.64 |
| 16 | 1.25 | 1.13 | 1.22 | -19.74 | -0.43 | -43.62 |
| 18 | 1.12 | 1.17 | 1.17 | -19.36 | -0.38 | -32.77 |
| 19 | 1.13 | 1.12 | 1.13 | -19.46 | -0.44 | -34.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
