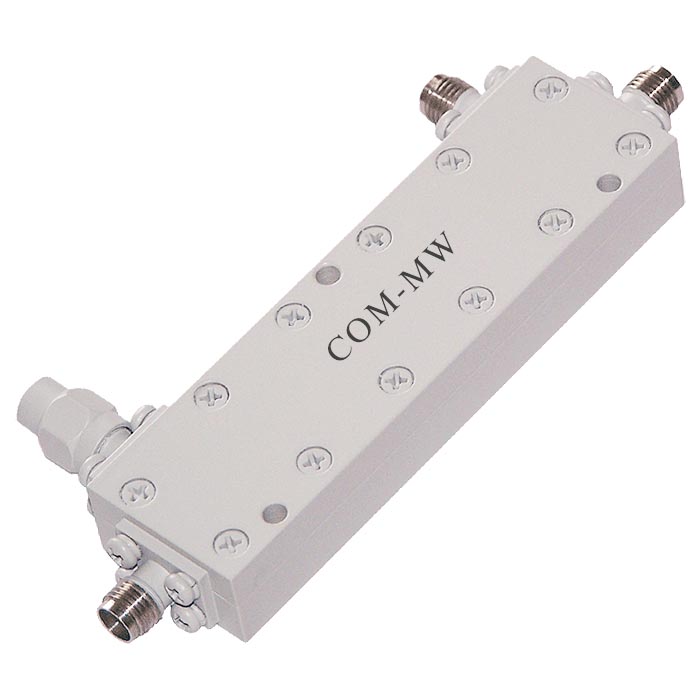

1000~4000MHz, 耦合度20dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 4000 | MHz |
| 插入损耗 | 0.2 | 0.35 | dB | |
| 耦合度 | 18.8 | 20 | 21.2 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.2 | 1.3 | ||
| 耦合线驻波比 | 1.2 | 1.3 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 50W |
| 工作温度 | -40~+70℃设计保证 |

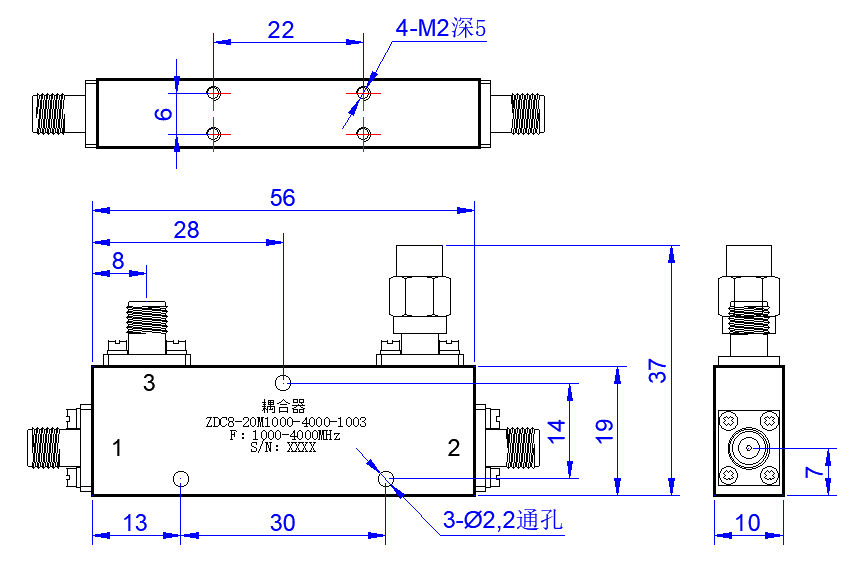

| 输入端口 | 1 |
| 输出端口 | 2 |
| 耦合端口 | 3 |

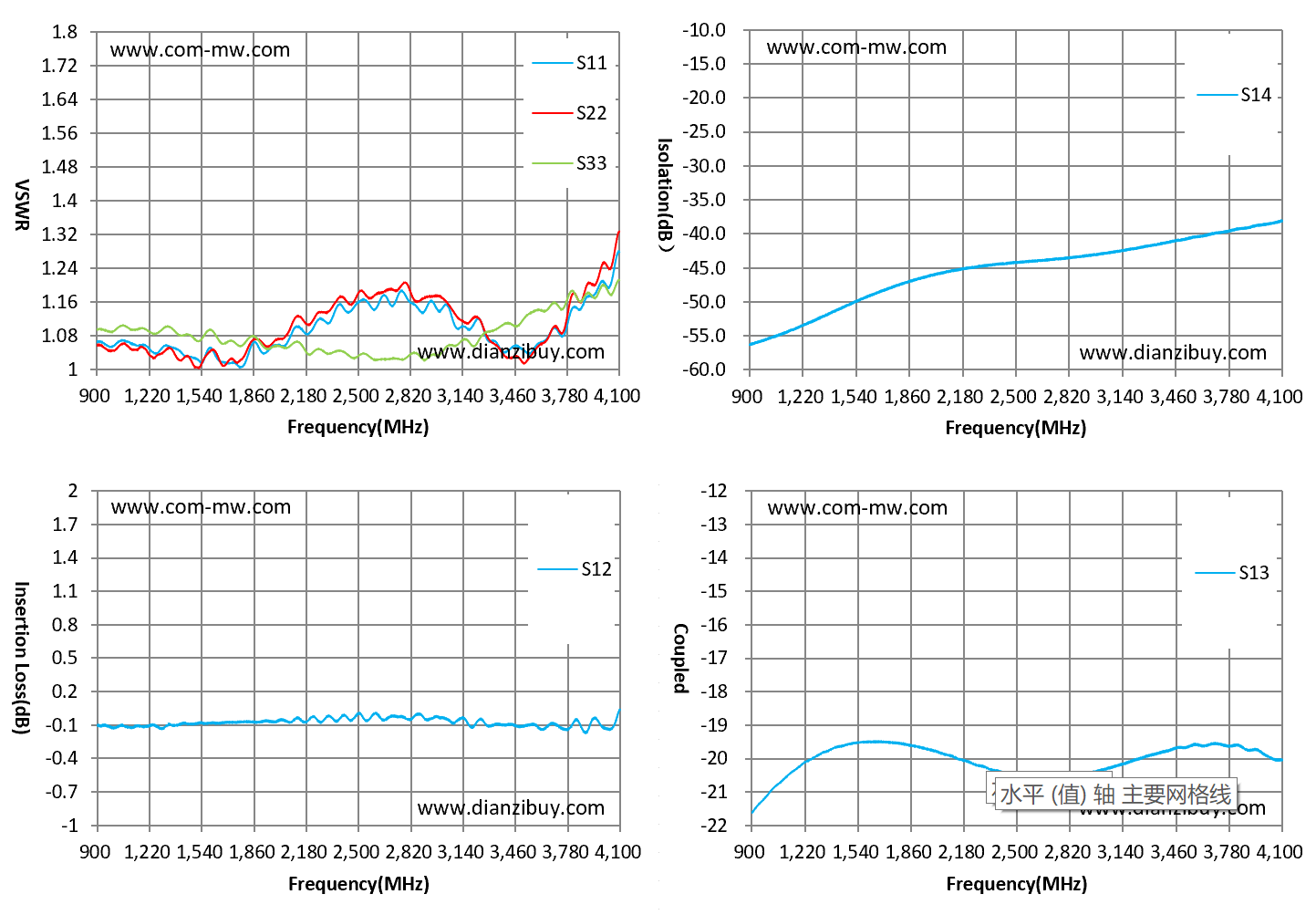

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S33 VSWR | S13 C |
| 1000 | -0.12 | -55.5 | 1.06 | 1.09 | -21 |
| 1400 | -0.08 | -51.2 | 1.04 | 1.08 | -19.6 |
| 1800 | -0.06 | -47.5 | 1.01 | 1.06 | -19.6 |
| 2100 | -0.04 | -45.5 | 1.1 | 1.06 | -19.9 |
| 2400 | -0.05 | -44.4 | 1.14 | 1.04 | -20.4 |
| 2700 | -0.06 | -43.7 | 1.15 | 1.02 | -20.6 |
| 3100 | -0.07 | -42.6 | 1.1 | 1.06 | -20.2 |
| 3500 | -0.1 | -40.8 | 1.05 | 1.11 | -19.7 |
| 4000 | -0.13 | -38.5 | 1.21 | 1.2 | -19.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
