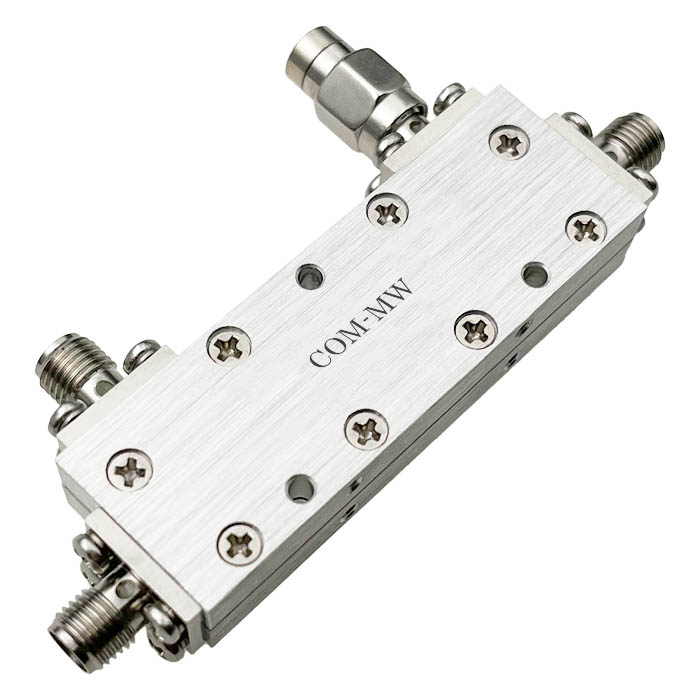

2~18GHz, 耦合度 20dB, SMA, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 耦合度 | 18.3 | 20 | 21.7 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

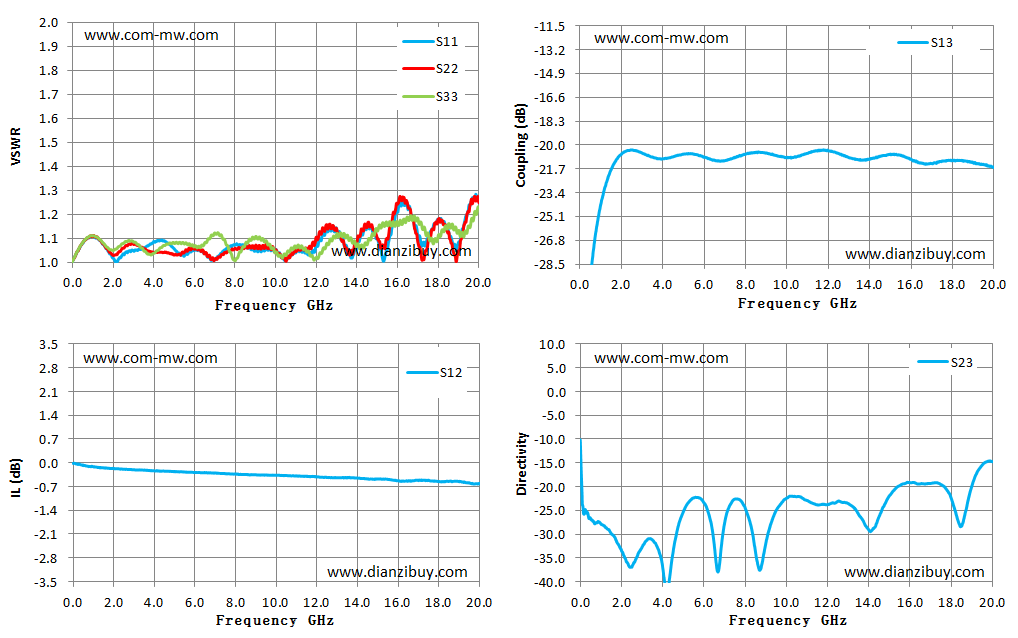

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.00 | 1.01 | 1.00 | -0.02 | -64.73 | -10.15 |
| 1.44 | 1.09 | 1.09 | 1.09 | -0.15 | -22.06 | -29.29 |
| 2.87 | 1.05 | 1.08 | 1.09 | -0.20 | -20.47 | -33.76 |
| 4.29 | 1.09 | 1.04 | 1.06 | -0.25 | -20.92 | -41.63 |
| 5.72 | 1.04 | 1.05 | 1.08 | -0.28 | -20.71 | -22.28 |
| 7.15 | 1.02 | 1.01 | 1.12 | -0.30 | -21.04 | -25.28 |
| 8.58 | 1.07 | 1.06 | 1.08 | -0.35 | -20.54 | -35.50 |
| 10.01 | 1.05 | 1.05 | 1.04 | -0.37 | -20.88 | -22.48 |
| 11.43 | 1.05 | 1.05 | 1.06 | -0.39 | -20.40 | -23.75 |
| 12.86 | 1.14 | 1.15 | 1.11 | -0.44 | -20.82 | -23.37 |
| 14.29 | 1.11 | 1.14 | 1.07 | -0.46 | -20.90 | -28.58 |
| 15.72 | 1.14 | 1.17 | 1.15 | -0.51 | -20.85 | -19.37 |
| 17.14 | 1.09 | 1.05 | 1.17 | -0.50 | -21.26 | -19.24 |
| 18.57 | 1.11 | 1.10 | 1.16 | -0.54 | -21.12 | -27.64 |
| 20.00 | 1.26 | 1.25 | 1.23 | -0.61 | -21.58 | -14.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
