4~18GHz, 耦合度20dB, SMA, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

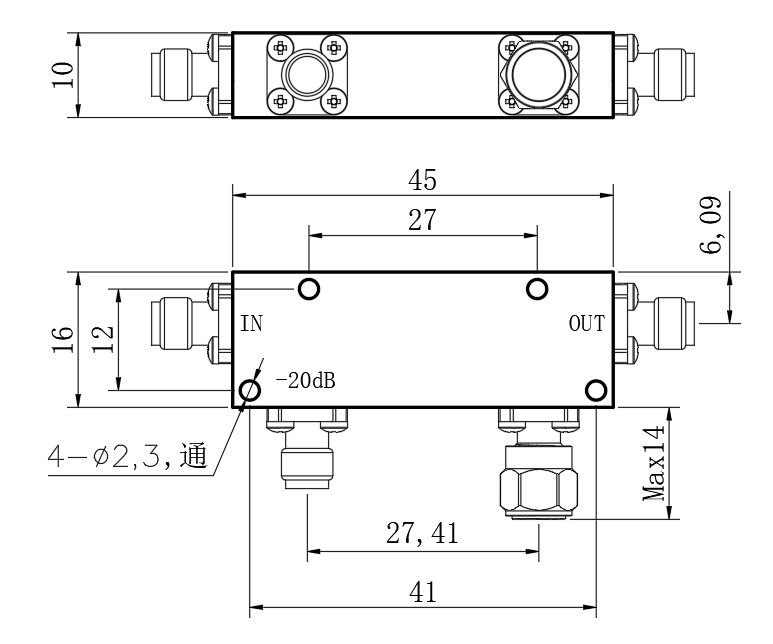

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -20dB | --- |

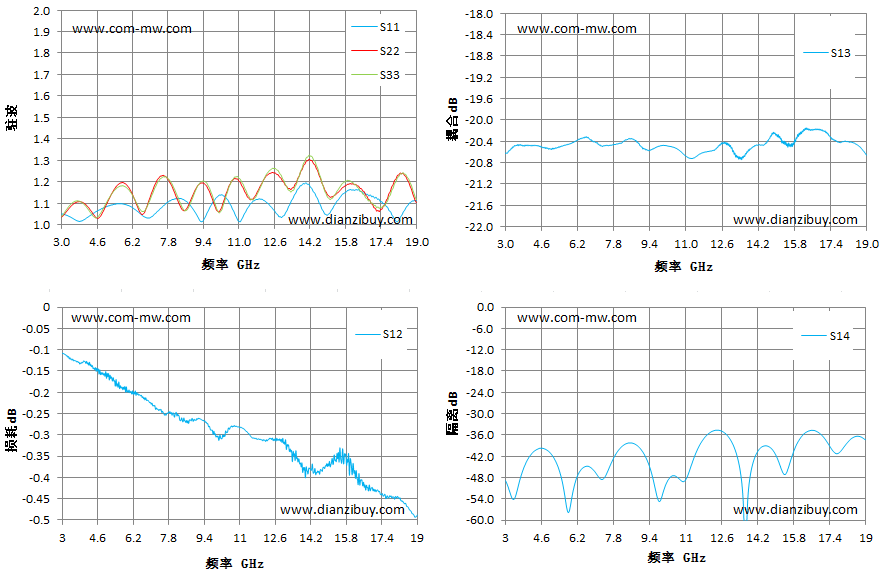

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|
| 3 | 1.05 | -0.11 | -20.62 | -48.89 |
| 4.14 | 1.03 | -0.13 | -20.47 | -41.5 |
| 5.29 | 1.09 | -0.17 | -20.52 | -44.24 |
| 6.43 | 1.06 | -0.2 | -20.34 | -45.32 |
| 7.57 | 1.09 | -0.25 | -20.48 | -45.81 |
| 8.71 | 1.1 | -0.27 | -20.37 | -38.44 |
| 9.86 | 1.11 | -0.3 | -20.49 | -54.7 |
| 11 | 1.02 | -0.28 | -20.68 | -48.68 |
| 12.14 | 1.11 | -0.31 | -20.58 | -35.11 |
| 13.29 | 1.09 | -0.34 | -20.68 | -41.91 |
| 14.43 | 1.14 | -0.39 | -20.48 | -39.24 |
| 15.57 | 1.13 | -0.36 | -20.48 | -45.25 |
| 16.71 | 1.14 | -0.42 | -20.19 | -34.74 |
| 17.86 | 1.05 | -0.45 | -20.42 | -40.8 |
| 19 | 1.11 | -0.49 | -20.66 | -37.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
