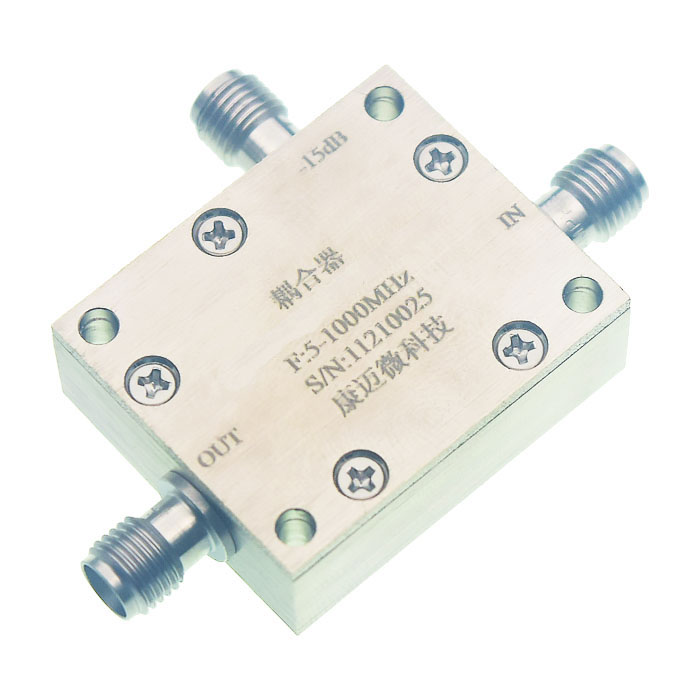

5~1000MHz, 耦合度20dB, SMA, 1W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 0.7 | 1.1 | dB | |
| 耦合度 | 18.5 | 20 | 21 | dB |
| 方向性 | 11 | 15 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |

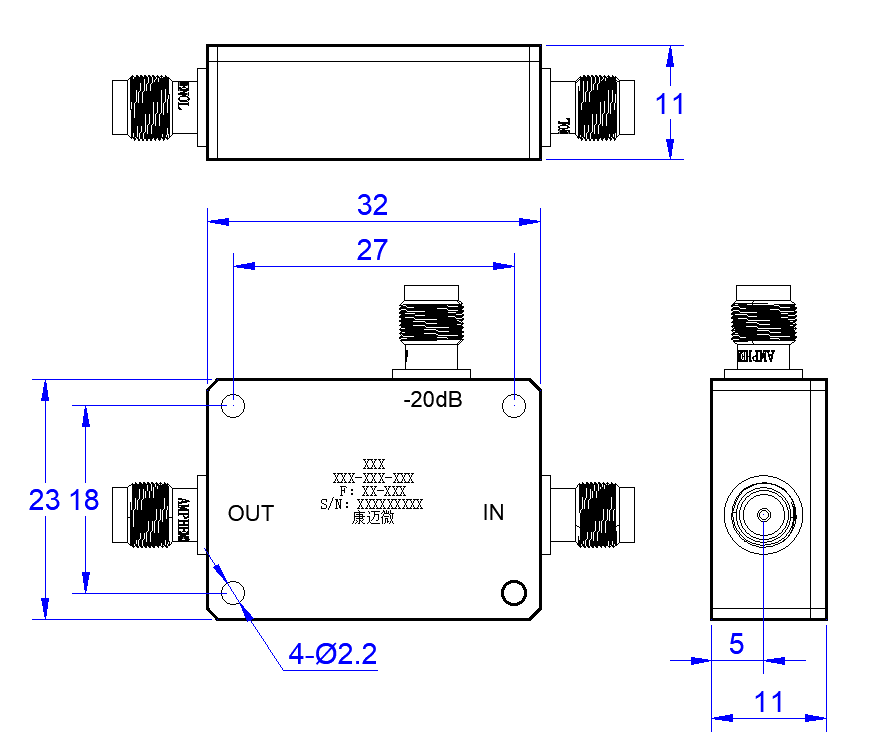

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 输入端口 | IN | |
| 输出端口 | OUT | --- |
| 耦合端口 | -20dB | --- |

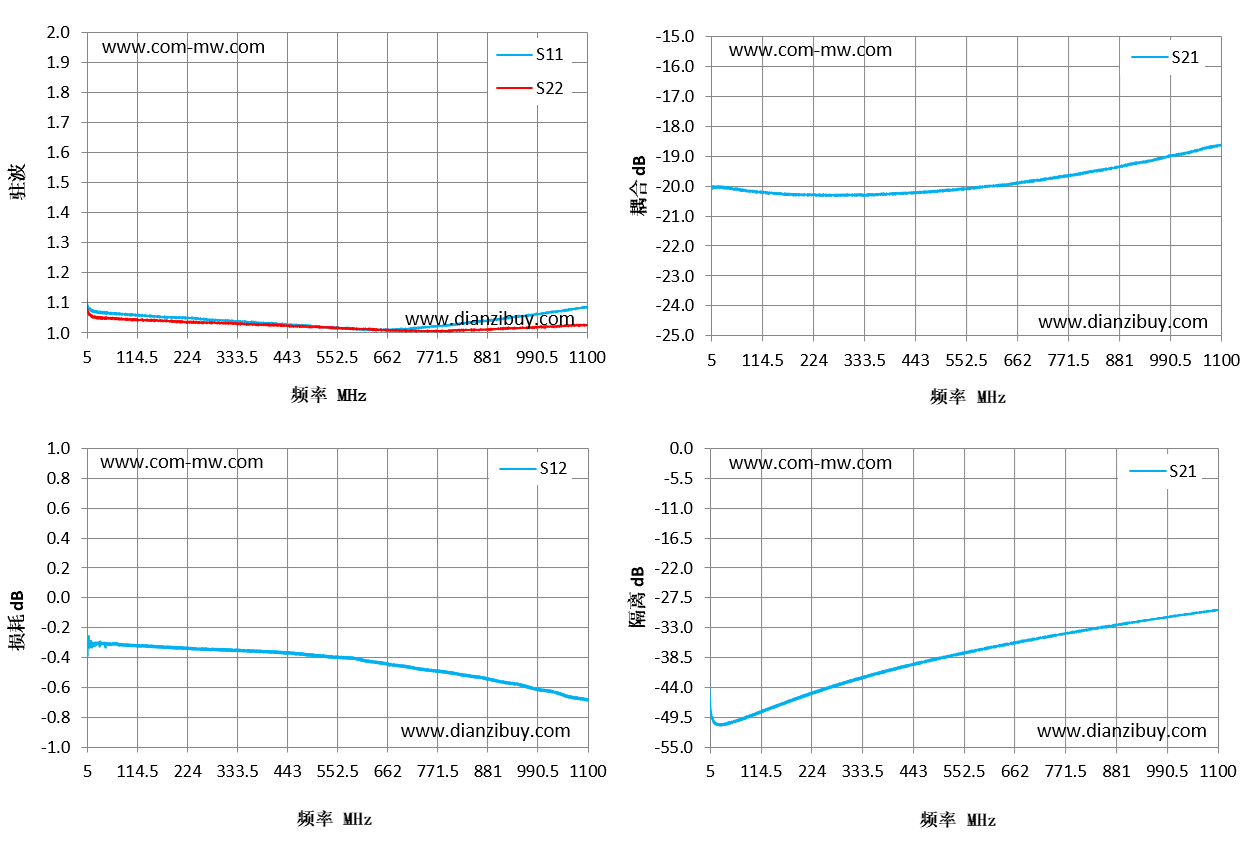

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 耦合 dB | S21 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.1 | 1.08 | -0.33 | -20.03 | -48.43 |
| 83 | 1.06 | 1.05 | -0.31 | -20.15 | -49.42 |
| 161 | 1.05 | 1.04 | -0.33 | -20.26 | -46.93 |
| 240 | 1.05 | 1.04 | -0.34 | -20.29 | -44.58 |
| 318 | 1.04 | 1.03 | -0.35 | -20.29 | -42.49 |
| 396 | 1.03 | 1.03 | -0.36 | -20.25 | -40.69 |
| 474 | 1.03 | 1.02 | -0.38 | -20.18 | -39.09 |
| 553 | 1.02 | 1.02 | -0.4 | -20.08 | -37.6 |
| 631 | 1.01 | 1.01 | -0.43 | -19.96 | -36.26 |
| 709 | 1.01 | 1.01 | -0.46 | -19.79 | -34.98 |
| 787 | 1.02 | 1.01 | -0.49 | -19.61 | -33.81 |
| 865 | 1.04 | 1.01 | -0.53 | -19.4 | -32.71 |
| 944 | 1.05 | 1.02 | -0.58 | -19.17 | -31.64 |
| 1022 | 1.07 | 1.02 | -0.63 | -18.91 | -30.64 |
| 1100 | 1.09 | 1.03 | -0.68 | -18.64 | -29.71 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
