5~1000MHz, 耦合度20dB, SMA, 2W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 0.7 | 0.9 | dB | |
| 耦合度 | 19 | 20 | 20.6 | dB |
| 方向性 | 11 | 15 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 输入端口 | 1 | --- |
| 输出端口 | 2 | --- |
| 耦合端口 | -20dB | --- |

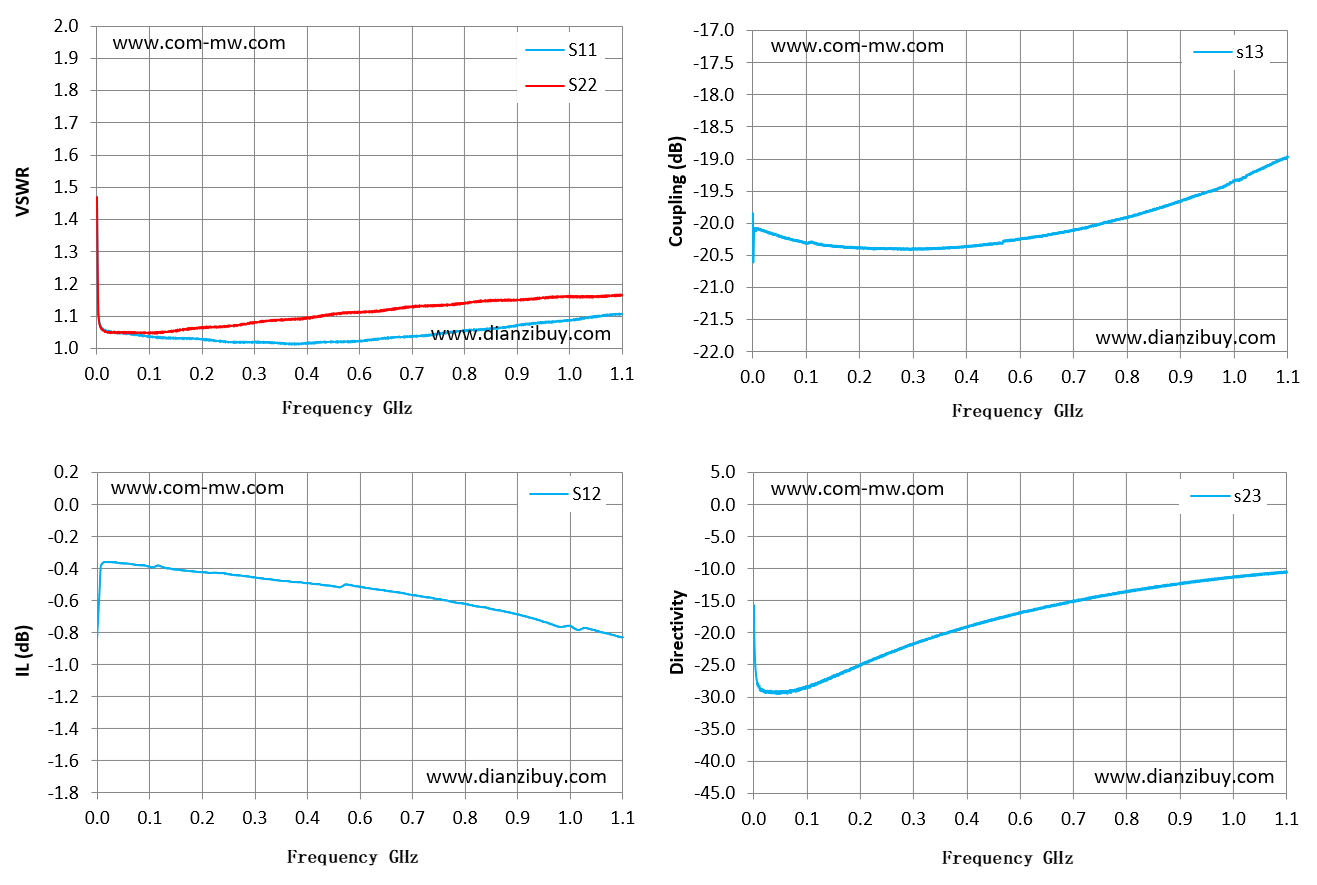

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | s13 耦合 dB | s23 方向性 |
|---|---|---|---|---|---|
| 0.01 | 1.47 | 1.47 | -0.85 | -19.84 | -15.68 |
| 0.08 | 1.04 | 1.05 | -0.38 | -20.25 | -29.03 |
| 0.16 | 1.03 | 1.05 | -0.4 | -20.35 | -26.99 |
| 0.24 | 1.03 | 1.07 | -0.43 | -20.39 | -24.43 |
| 0.31 | 1.02 | 1.07 | -0.45 | -20.41 | -22.18 |
| 0.39 | 1.01 | 1.09 | -0.48 | -20.39 | -20.15 |
| 0.47 | 1.02 | 1.1 | -0.5 | -20.35 | -18.43 |
| 0.55 | 1.02 | 1.11 | -0.51 | -20.24 | -16.85 |
| 0.63 | 1.03 | 1.12 | -0.55 | -20.15 | -15.5 |
| 0.71 | 1.04 | 1.13 | -0.59 | -20.02 | -14.33 |
| 0.79 | 1.06 | 1.14 | -0.63 | -19.87 | -13.29 |
| 0.86 | 1.07 | 1.15 | -0.67 | -19.7 | -12.47 |
| 0.94 | 1.08 | 1.16 | -0.74 | -19.5 | -11.7 |
| 1.02 | 1.09 | 1.16 | -0.77 | -19.24 | -11.05 |
| 1.1 | 1.11 | 1.16 | -0.83 | -18.97 | -10.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
