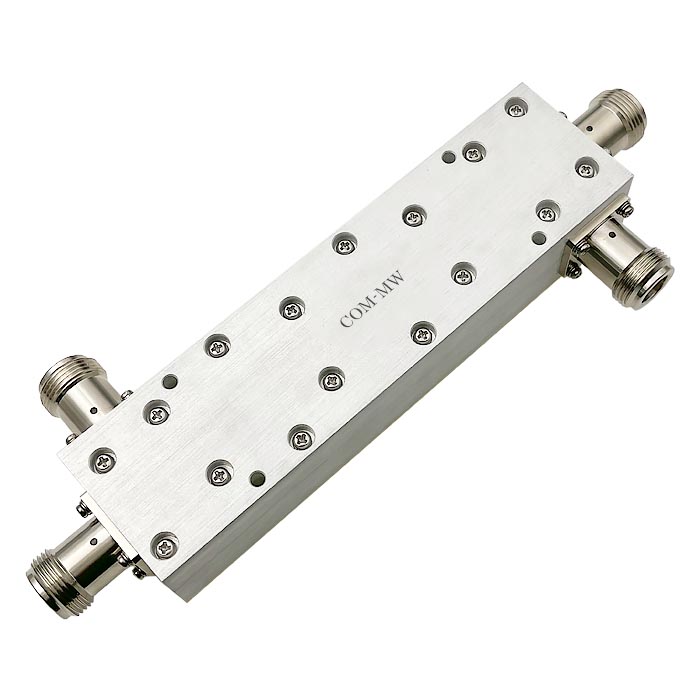

500~3000MHz, 耦合度20dB, N, 100W, 双定向耦合器
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 耦合度 | 18.8 | 20 | 21.1 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |

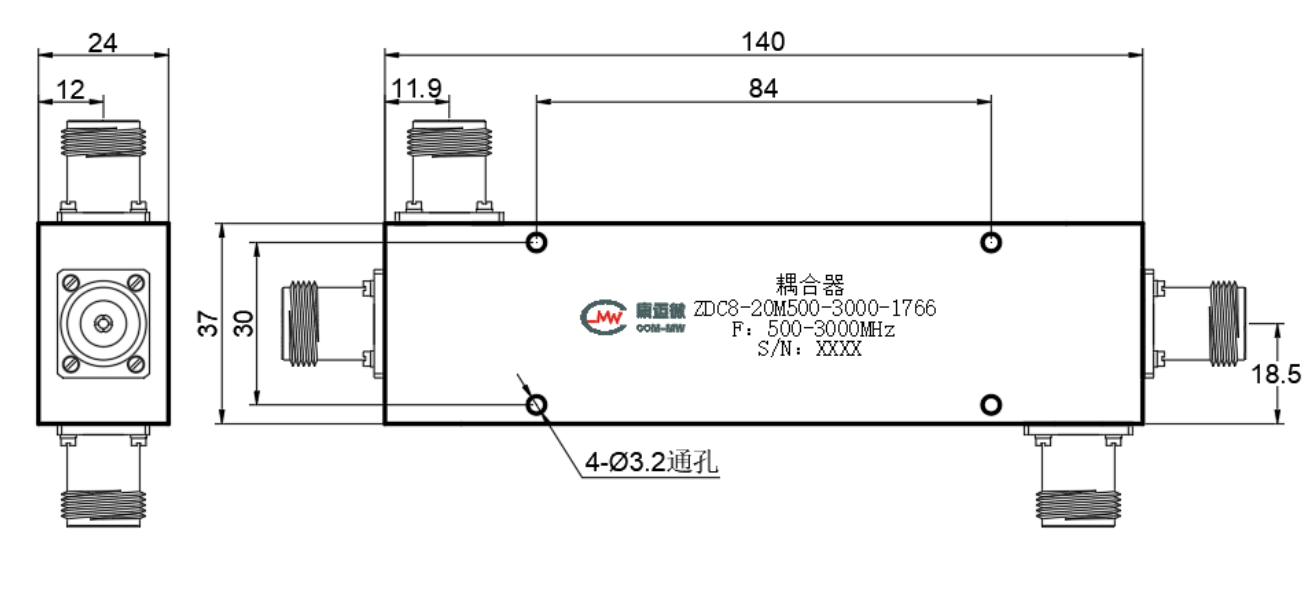

| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 100W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

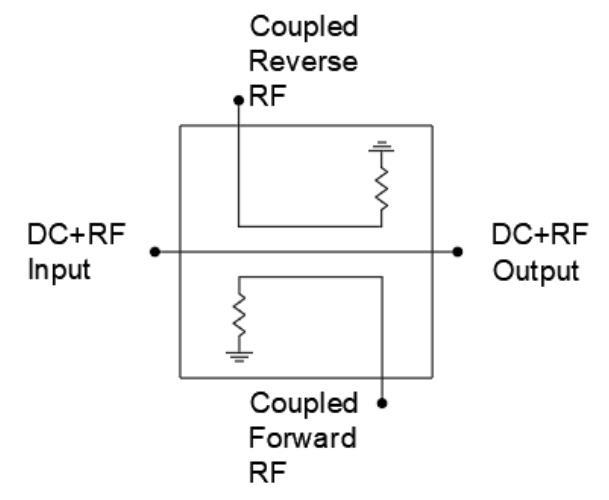

| 其它 | 双定向耦合器 |

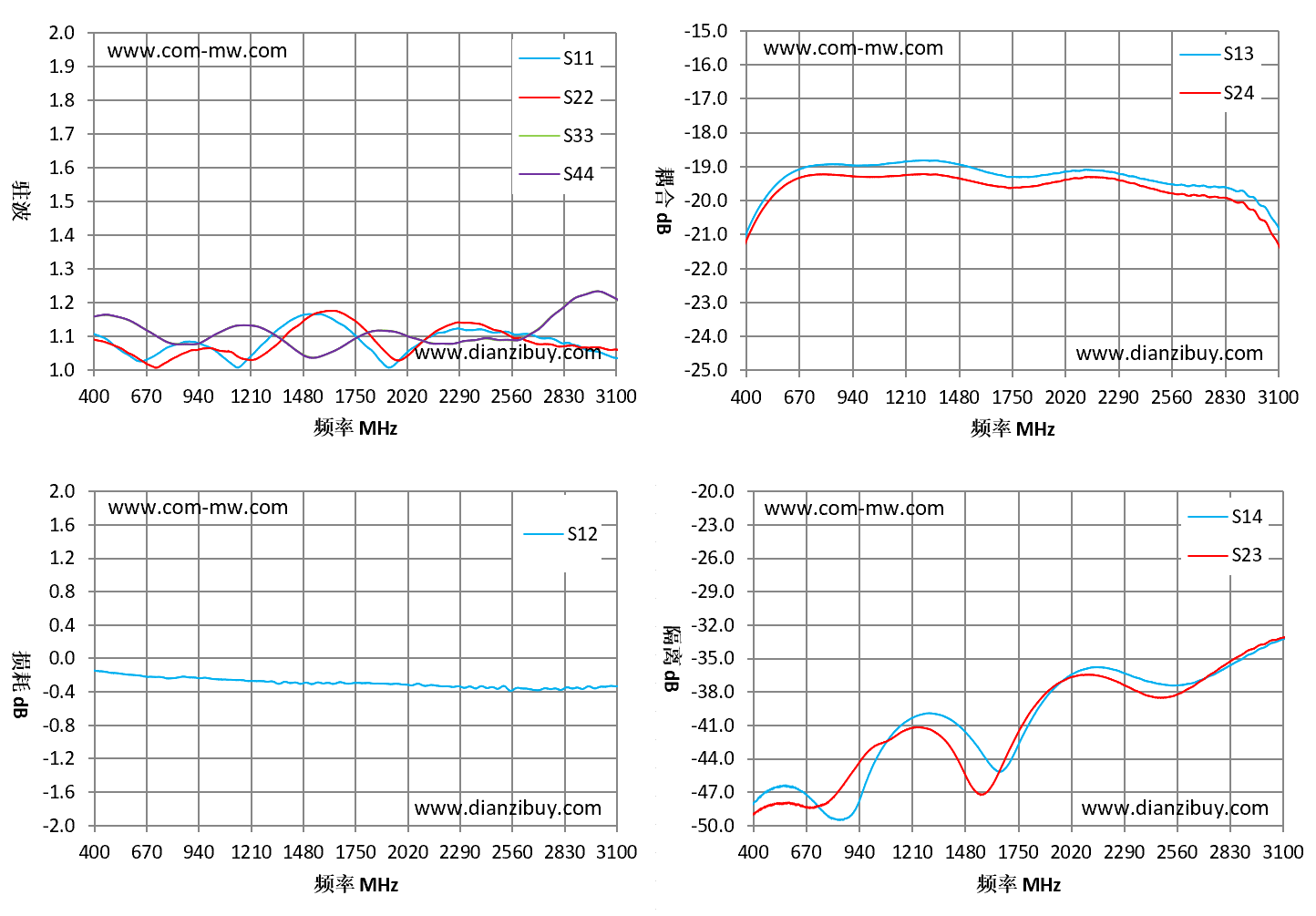

| 频率 MHz | S11 驻波 | S33 驻波 | S13 耦合 dB | S12 损耗 dB | S14 隔离 dB |
| 400 | 1.11 | 1.16 | -20.95 | -0.14 | -47.97 |
| 593 | 1.04 | 1.14 | -19.3 | -0.2 | -46.5 |
| 786 | 1.07 | 1.08 | -18.93 | -0.24 | -49.21 |
| 979 | 1.07 | 1.09 | -18.96 | -0.23 | -45.87 |
| 1171 | 1.02 | 1.13 | -18.87 | -0.26 | -40.72 |
| 1364 | 1.12 | 1.09 | -18.81 | -0.3 | -40.1 |
| 1557 | 1.16 | 1.04 | -19.04 | -0.29 | -43.24 |
| 1750 | 1.1 | 1.09 | -19.29 | -0.29 | -42.75 |
| 1943 | 1.01 | 1.11 | -19.21 | -0.31 | -37.48 |
| 2136 | 1.1 | 1.08 | -19.09 | -0.32 | -35.75 |
| 2329 | 1.12 | 1.09 | -19.25 | -0.34 | -36.55 |
| 2521 | 1.11 | 1.09 | -19.48 | -0.33 | -37.37 |
| 2714 | 1.09 | 1.13 | -19.55 | -0.37 | -36.65 |
| 2907 | 1.07 | 1.22 | -19.7 | -0.36 | -34.82 |
| 3100 | 1.03 | 1.21 | -20.77 | -0.33 | -33.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
