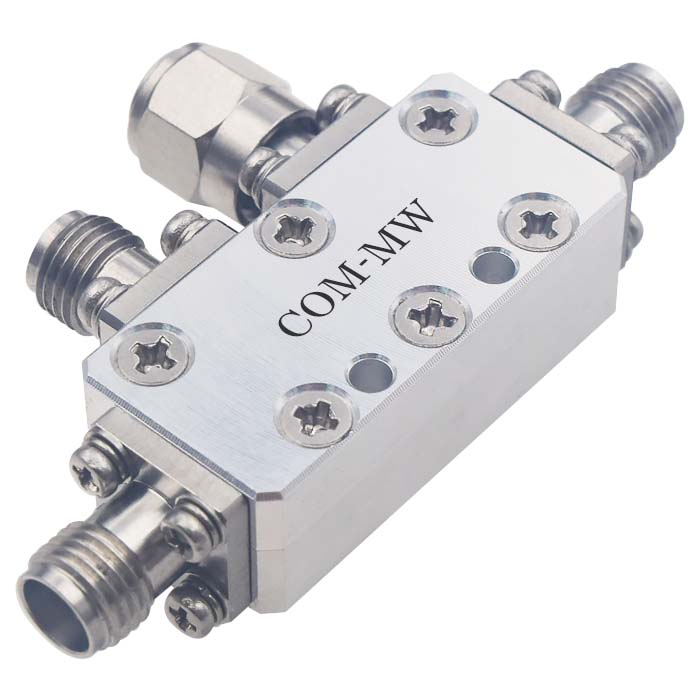

6~18GHz, 耦合度 20dB, SMA, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 18.5 | 20 | 21 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

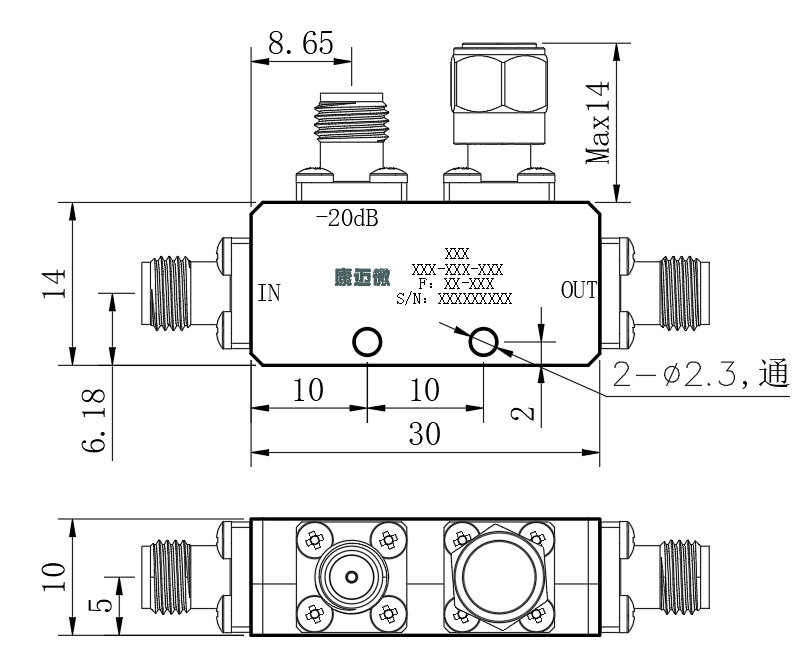

| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | -20dB |

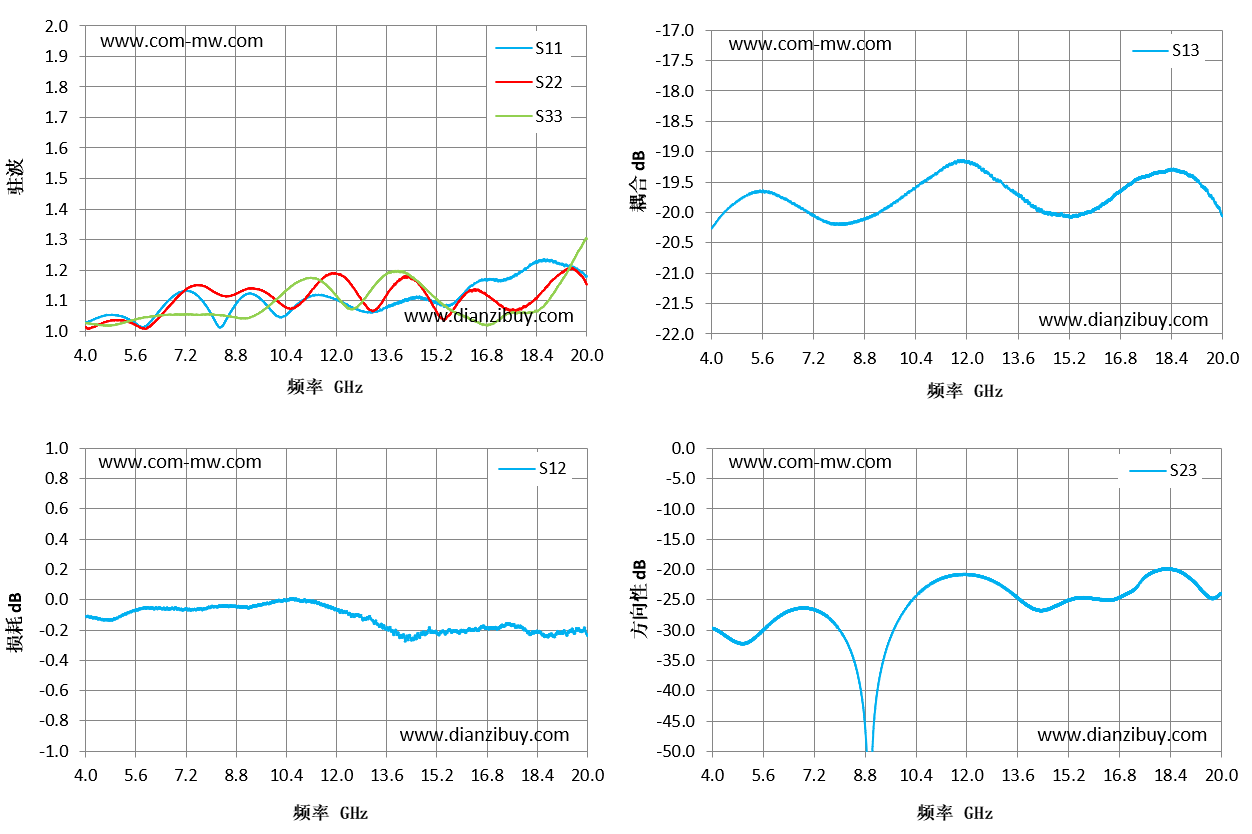

| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 dB |
| 4 | 1.03 | 1.03 | -0.11 | -20.27 | -29.71 |
| 5.14 | 1.05 | 1.02 | -0.11 | -19.71 | -31.97 |
| 6.29 | 1.06 | 1.05 | -0.06 | -19.78 | -27.12 |
| 7.43 | 1.13 | 1.05 | -0.07 | -20.12 | -27.15 |
| 8.57 | 1.05 | 1.05 | -0.04 | -20.15 | -37.38 |
| 9.71 | 1.09 | 1.07 | -0.03 | -19.85 | -29.83 |
| 10.86 | 1.09 | 1.16 | -0.01 | -19.43 | -22.39 |
| 12 | 1.1 | 1.12 | -0.07 | -19.17 | -20.82 |
| 13.14 | 1.06 | 1.14 | -0.14 | -19.54 | -22.87 |
| 14.29 | 1.1 | 1.19 | -0.26 | -19.97 | -26.76 |
| 15.43 | 1.08 | 1.08 | -0.21 | -20.05 | -24.73 |
| 16.57 | 1.16 | 1.03 | -0.19 | -19.75 | -25 |
| 17.71 | 1.18 | 1.06 | -0.18 | -19.39 | -20.85 |
| 18.86 | 1.23 | 1.11 | -0.23 | -19.35 | -20.83 |
| 20 | 1.18 | 1.3 | -0.24 | -20.07 | -23.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
