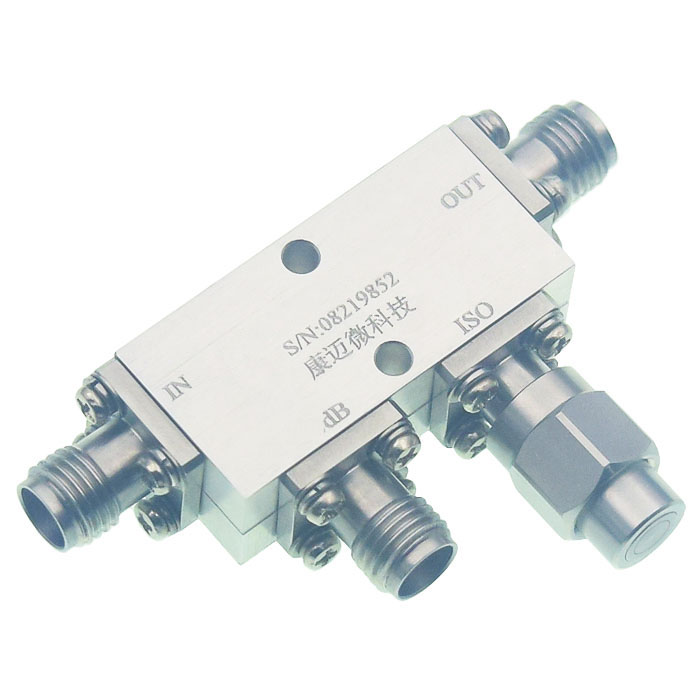

6~40GHz, 耦合度20dB, 2.92, 15W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 40 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 18.2 | 20 | 21.8 | dB |
| 方向性 | 10 | 12 | dB | |
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 15W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

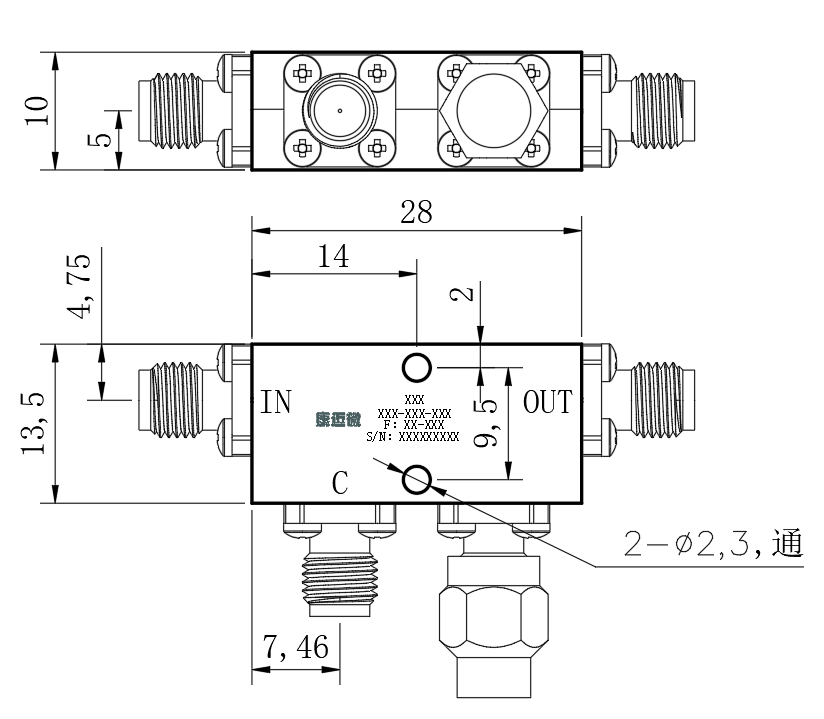

| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | C |

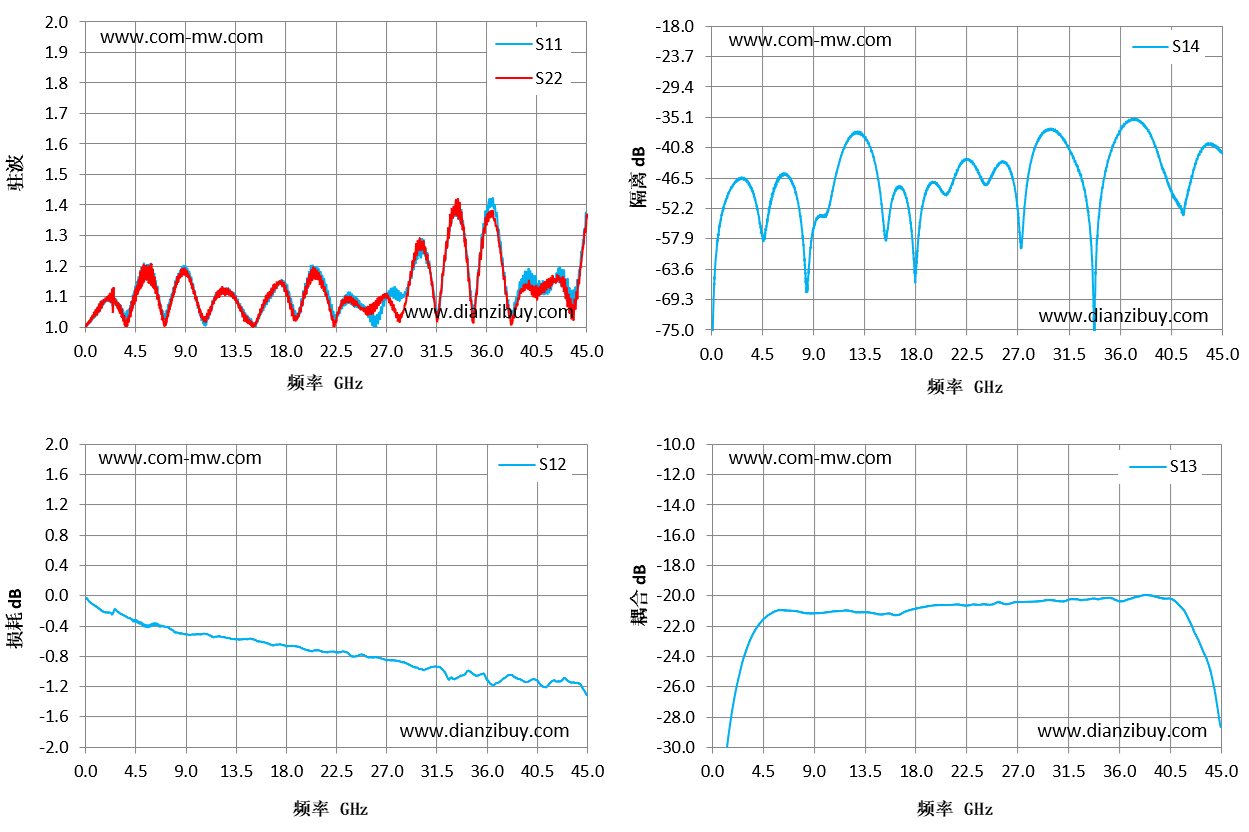

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|
| 5 | 1.21 | -0.24 | -20.7 | -49.64 |
| 7.57 | 1.03 | -0.3 | -20.61 | -45.9 |
| 10.14 | 1.16 | -0.4 | -20.62 | -62.25 |
| 12.71 | 1.23 | -0.48 | -20.44 | -37.81 |
| 15.29 | 1.07 | -0.46 | -20.53 | -54.09 |
| 17.86 | 1.18 | -0.47 | -20.5 | -54.47 |
| 20.43 | 1.21 | -0.59 | -20.52 | -57.23 |
| 23 | 1.18 | -0.59 | -20.62 | -42.49 |
| 25.57 | 1.25 | -0.7 | -20.38 | -48.26 |
| 28.14 | 1.28 | -0.8 | -20.58 | -42.33 |
| 30.71 | 1.17 | -0.73 | -20.52 | -42.14 |
| 33.29 | 1.44 | -0.9 | -20.5 | -47.28 |
| 35.86 | 1.24 | -0.89 | -20.61 | -39.92 |
| 38.43 | 1.51 | -0.98 | -20.72 | -36.93 |
| 41 | 1.37 | -0.88 | -20.92 | -52.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
