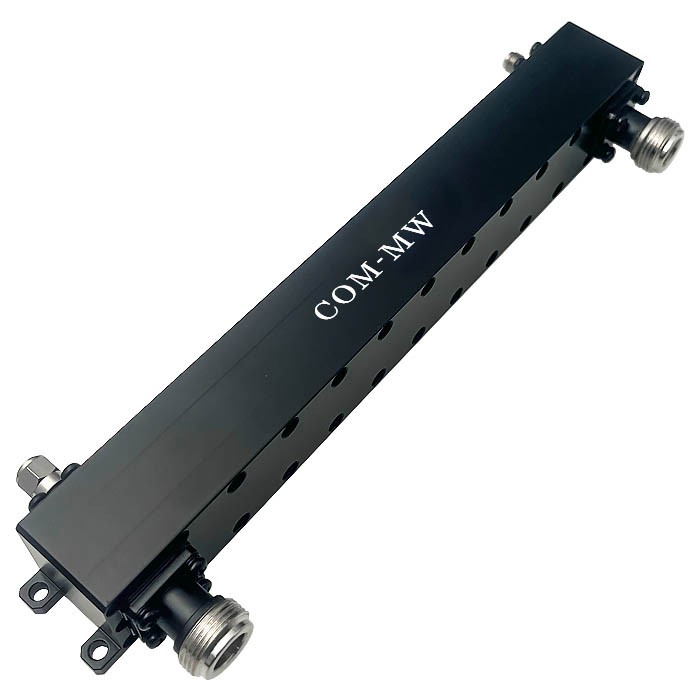

8~18GHz, 耦合度21.7dB, N, 400W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 20 | 21.7 | 23.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 400W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

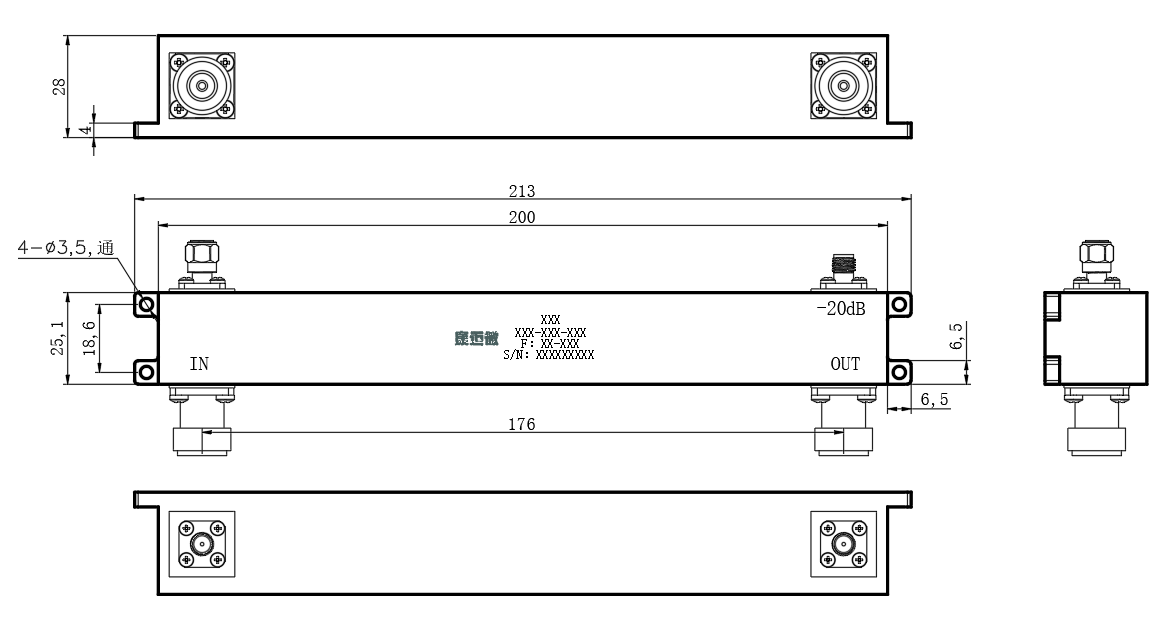

| 输入端口 | IN | N-K |
| 输出端口 | OUT | N-K |
| 耦合端口 | -20dB | SMA-K |

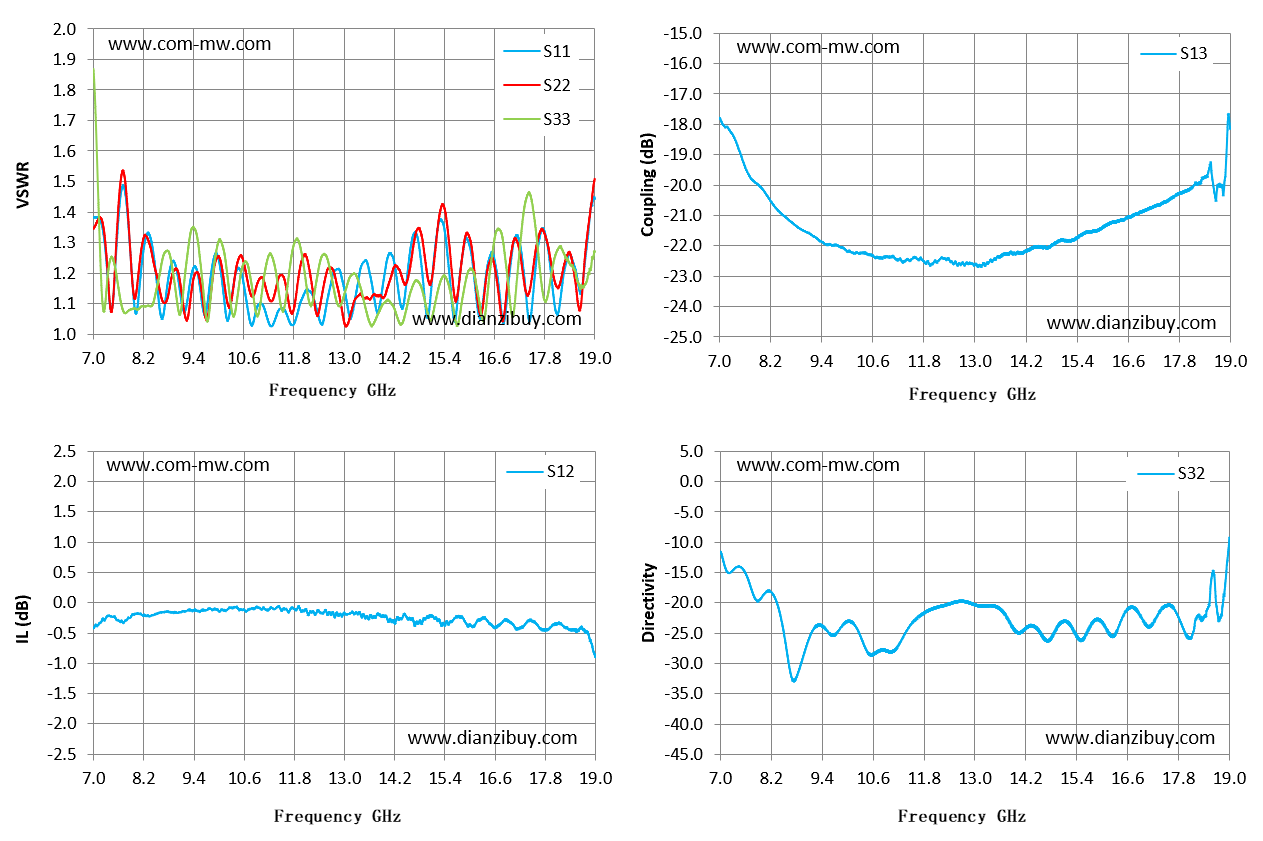

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S32 方向性 |
|---|---|---|---|---|
| 7 | 1.38 | -0.43 | -17.78 | -11.52 |
| 7.86 | 1.32 | -0.25 | -19.94 | -19.66 |
| 8.71 | 1.09 | -0.15 | -21.24 | -32.77 |
| 9.57 | 1.13 | -0.13 | -21.96 | -25.06 |
| 10.43 | 1.21 | -0.08 | -22.24 | -27.67 |
| 11.29 | 1.03 | -0.1 | -22.52 | -25.9 |
| 12.14 | 1.14 | -0.19 | -22.5 | -20.67 |
| 13 | 1.15 | -0.18 | -22.62 | -20.34 |
| 13.86 | 1.1 | -0.21 | -22.23 | -23.72 |
| 14.71 | 1.33 | -0.34 | -22.06 | -26.28 |
| 15.57 | 1.12 | -0.31 | -21.59 | -25.85 |
| 16.43 | 1.22 | -0.31 | -21.16 | -23.24 |
| 17.29 | 1.22 | -0.38 | -20.67 | -22.3 |
| 18.14 | 1.08 | -0.34 | -20.03 | -25.09 |
| 19 | 1.45 | -0.9 | -18.12 | -9.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
