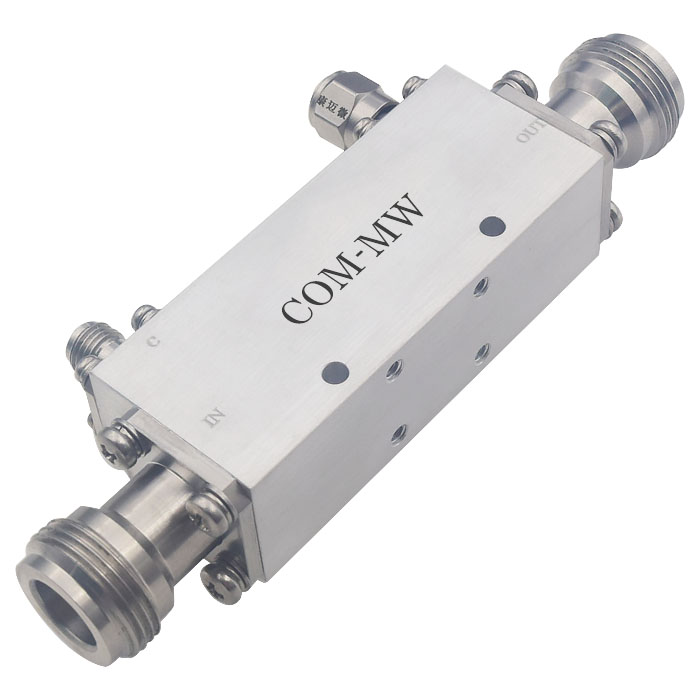

工作频率 2~18GHz, 耦合度 30dB, 接口形式N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 隔离度 | 42 | 45 | dB | |
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.6 |
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 200W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+100℃设计保证 |
| 输入端口 | N-K |
| 输出端口 | N-K |
| 耦合端口 | SMA-K |
| 隔离端口 | 50Ω Load |

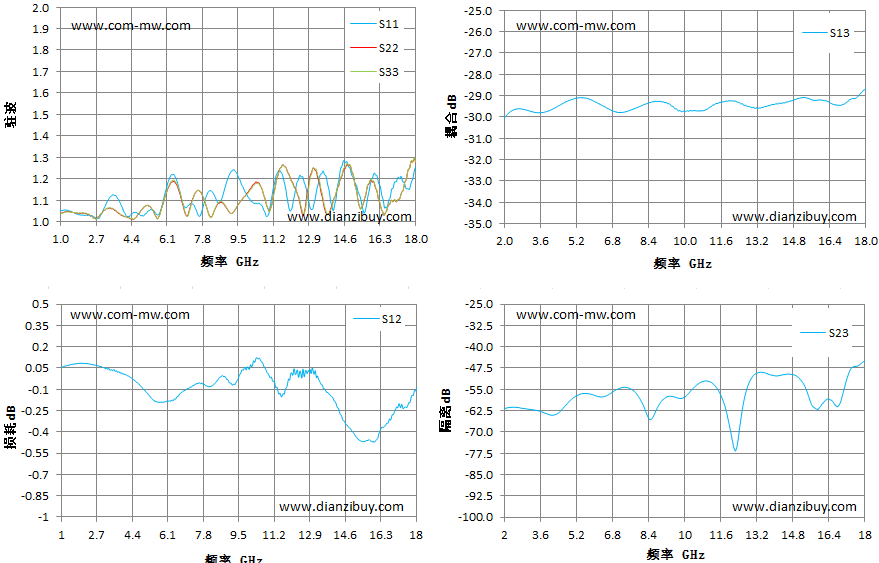

| 频率 GHz | S11 驻波 | S21 损耗 dB | S13 耦合 | S23 隔离 dB |
| 1 | 1.05 | 0.05 | -33.73 | -70.76 |
| 2.21 | 1.03 | 0.08 | -29.81 | -61.38 |
| 3.43 | 1.12 | 0.03 | -29.8 | -62.39 |
| 4.64 | 1.04 | -0.05 | -29.35 | -61.33 |
| 5.86 | 1.08 | -0.19 | -29.21 | -56.75 |
| 7.07 | 1.07 | -0.09 | -29.79 | -54.75 |
| 8.29 | 1.14 | -0.07 | -29.38 | -63.11 |
| 9.5 | 1.21 | -0.01 | -29.54 | -57.54 |
| 10.71 | 1.06 | 0.06 | -29.71 | -52.53 |
| 11.93 | 1.07 | -0.03 | -29.25 | -65.35 |
| 13.14 | 1.08 | 0.03 | -29.57 | -49.59 |
| 14.36 | 1.21 | -0.28 | -29.34 | -49.85 |
| 15.57 | 1.04 | -0.47 | -29.18 | -58.79 |
| 16.79 | 1.11 | -0.31 | -29.45 | -61.1 |
| 18 | 1.25 | -0.1 | -28.69 | -44.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
