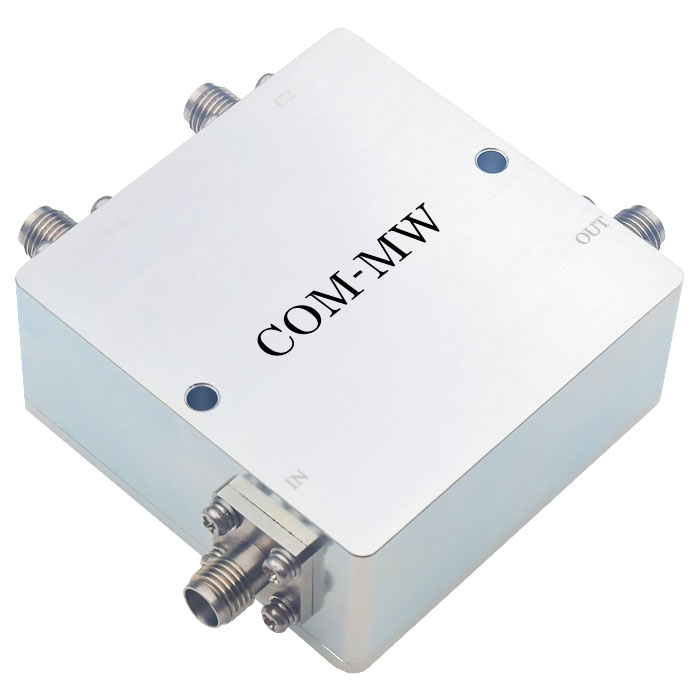

20~500MHz, 耦合度30dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 500 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |

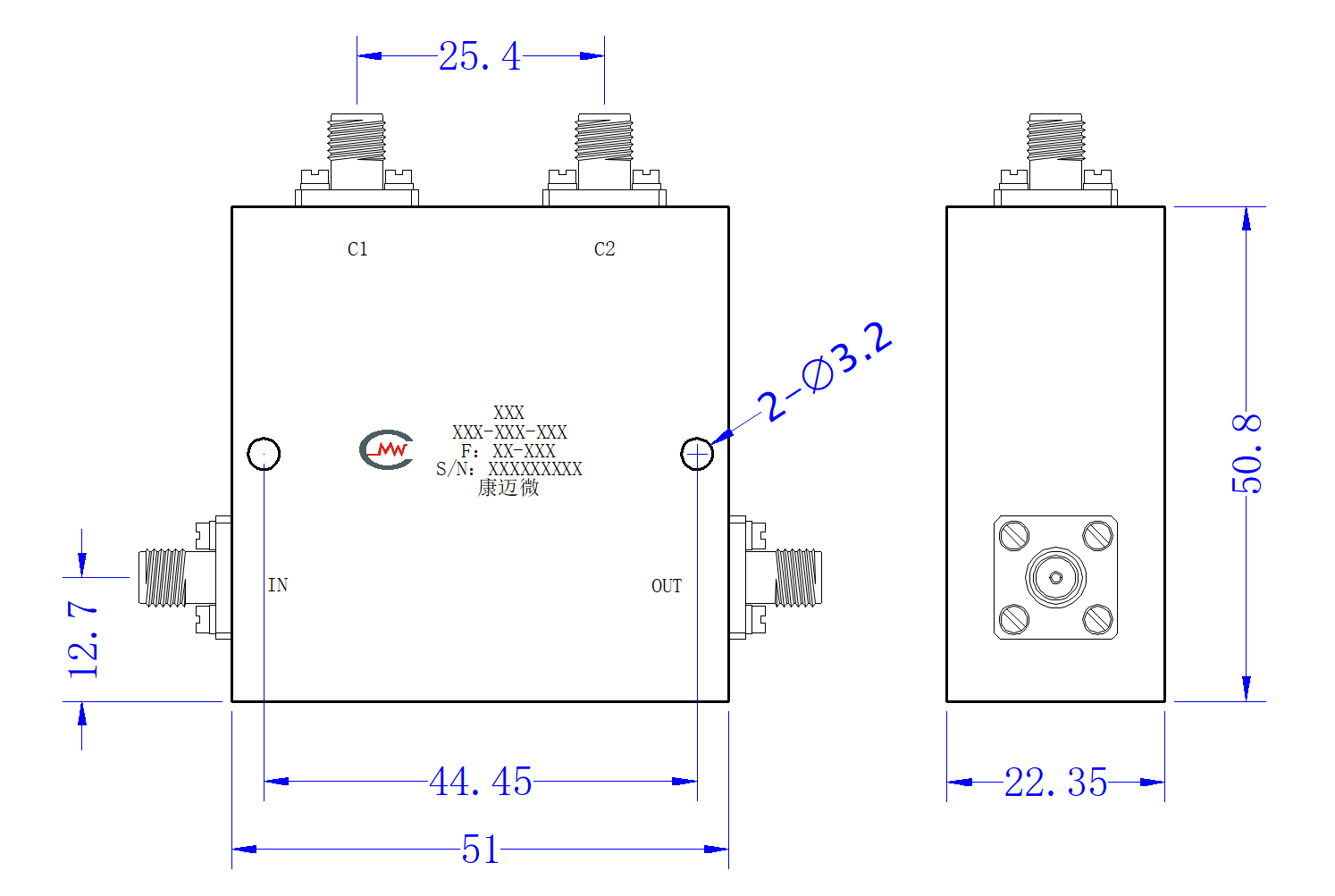

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C1 | --- |
| 隔离端口 | C2 | --- |

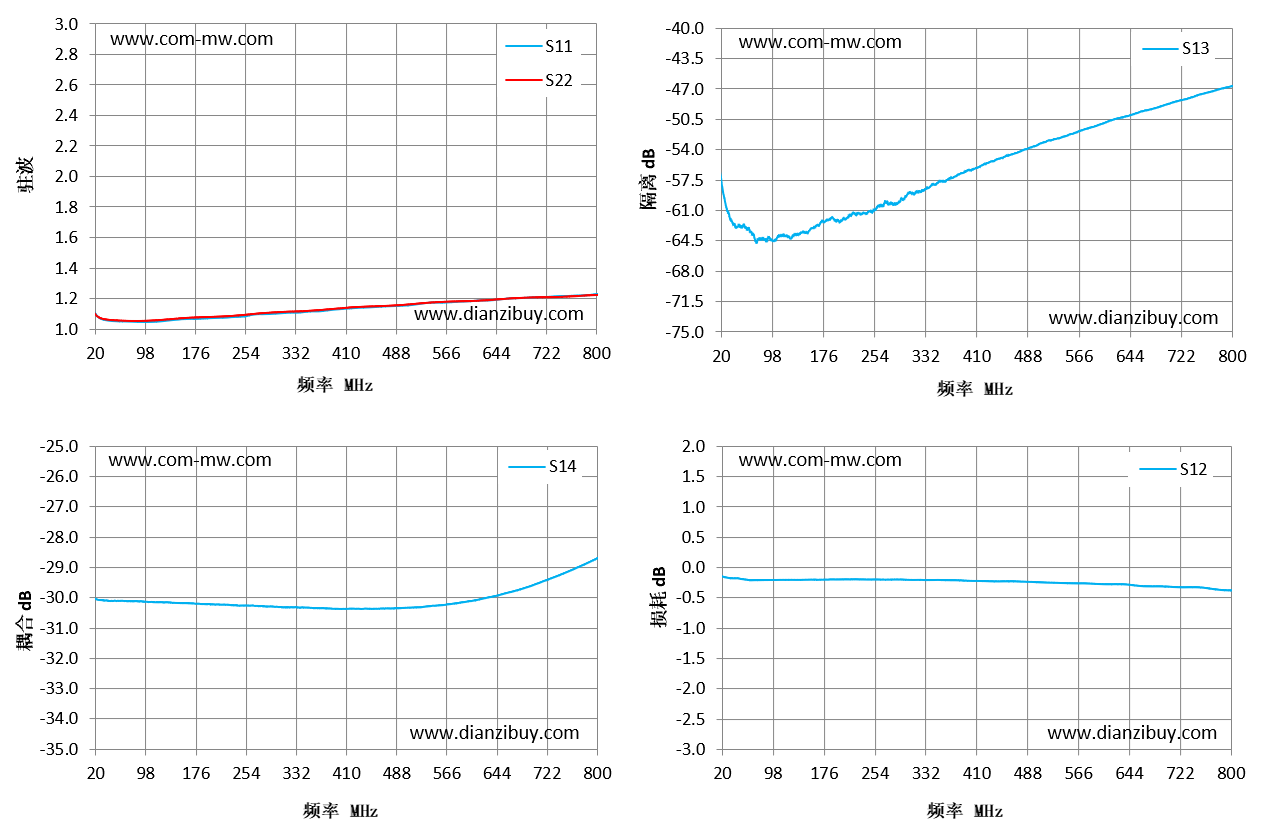

| 频率 MHz | S11 驻波 | S22 驻波 | S14 耦合 dB | S13 隔离 dB | S12 损耗 dB |
|---|---|---|---|---|---|
| 20 | 1.11 | 1.1 | -30.04 | -57.51 | -0.15 |
| 76 | 1.05 | 1.06 | -30.12 | -64.35 | -0.21 |
| 131 | 1.06 | 1.07 | -30.16 | -63.9 | -0.21 |
| 187 | 1.07 | 1.08 | -30.22 | -62 | -0.2 |
| 243 | 1.08 | 1.09 | -30.27 | -61.3 | -0.2 |
| 299 | 1.1 | 1.11 | -30.31 | -59.7 | -0.21 |
| 354 | 1.12 | 1.12 | -30.34 | -57.7 | -0.21 |
| 410 | 1.14 | 1.14 | -30.38 | -56.14 | -0.23 |
| 466 | 1.15 | 1.15 | -30.37 | -54.51 | -0.23 |
| 521 | 1.17 | 1.17 | -30.33 | -52.98 | -0.25 |
| 577 | 1.18 | 1.18 | -30.2 | -51.64 | -0.27 |
| 633 | 1.19 | 1.19 | -29.99 | -50.3 | -0.28 |
| 689 | 1.21 | 1.21 | -29.68 | -49.09 | -0.32 |
| 744 | 1.22 | 1.21 | -29.24 | -47.83 | -0.33 |
| 800 | 1.23 | 1.23 | -28.71 | -46.7 | -0.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
