1000~2000MHz,耦合度 28dB,表面贴装,200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 27 | 28 | 29 | dB |
| 方向性 | 17 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |

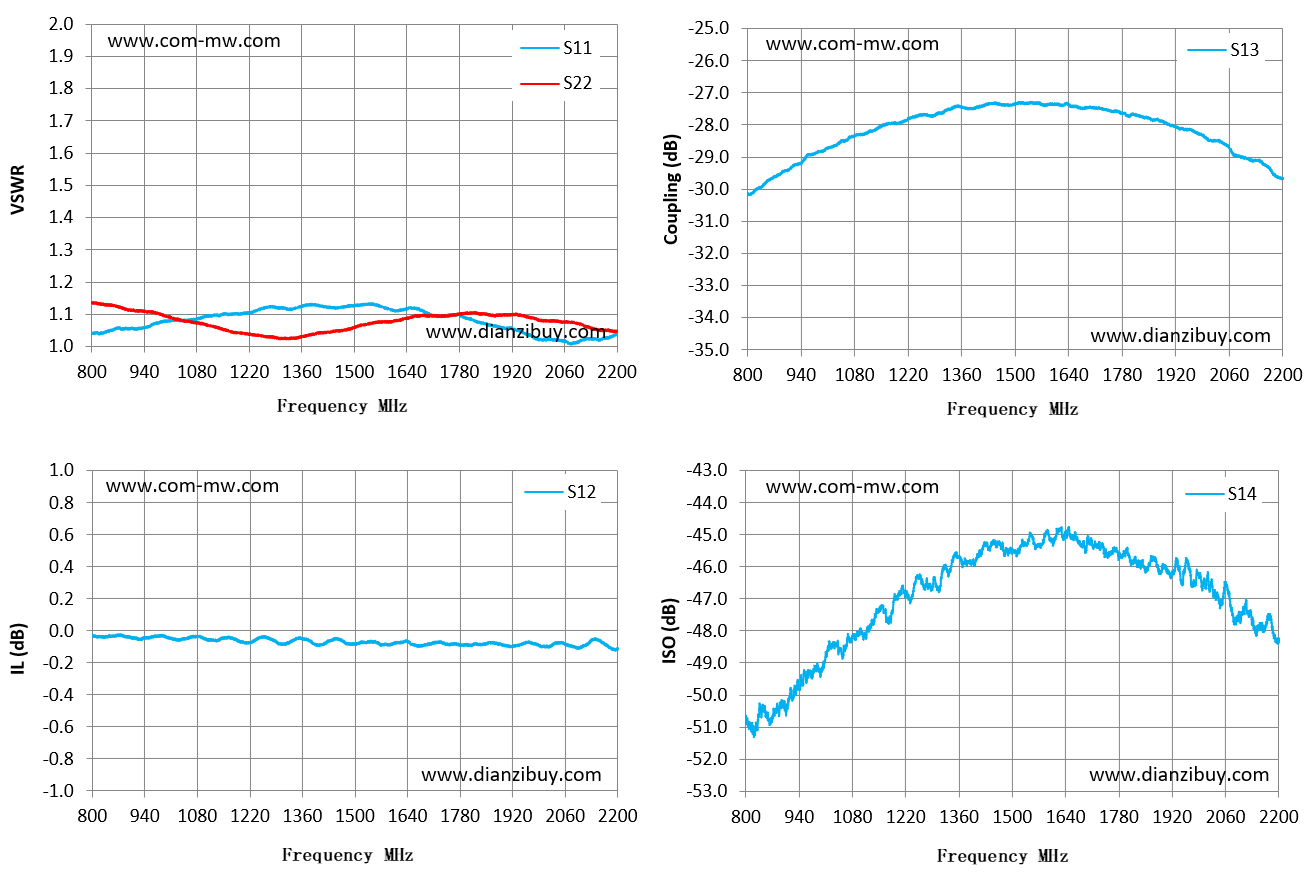

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 800 | 1.04 | 1.14 | -0.03 | -30.13 | -50.67 |
| 900 | 1.06 | 1.11 | -0.04 | -29.42 | -50.24 |
| 1000 | 1.08 | 1.09 | -0.04 | -28.8 | -49.14 |
| 1100 | 1.09 | 1.07 | -0.05 | -28.31 | -47.94 |
| 1300 | 1.12 | 1.03 | -0.08 | -27.65 | -46.57 |
| 1400 | 1.13 | 1.04 | -0.09 | -27.45 | -45.96 |
| 1500 | 1.13 | 1.06 | -0.08 | -27.35 | -45.5 |
| 1600 | 1.11 | 1.08 | -0.08 | -27.37 | -45.14 |
| 1700 | 1.1 | 1.1 | -0.08 | -27.47 | -45.25 |
| 1800 | 1.09 | 1.1 | -0.09 | -27.74 | -45.56 |
| 2000 | 1.02 | 1.08 | -0.1 | -28.42 | -46.58 |
| 2100 | 1.02 | 1.07 | -0.1 | -29.01 | -47.7 |
| 2200 | 1.04 | 1.05 | -0.11 | -29.66 | -48.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
