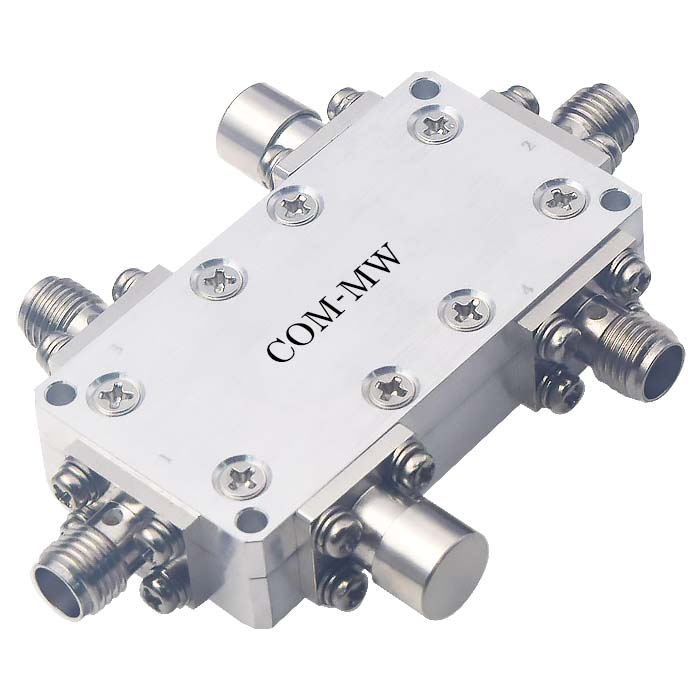

2000~6000MHz, 双定向耦合度30dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 双定向耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.35 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+75℃设计保证 |

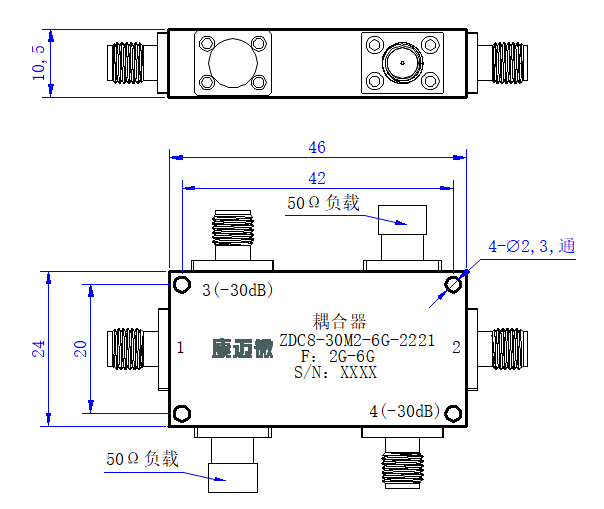

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

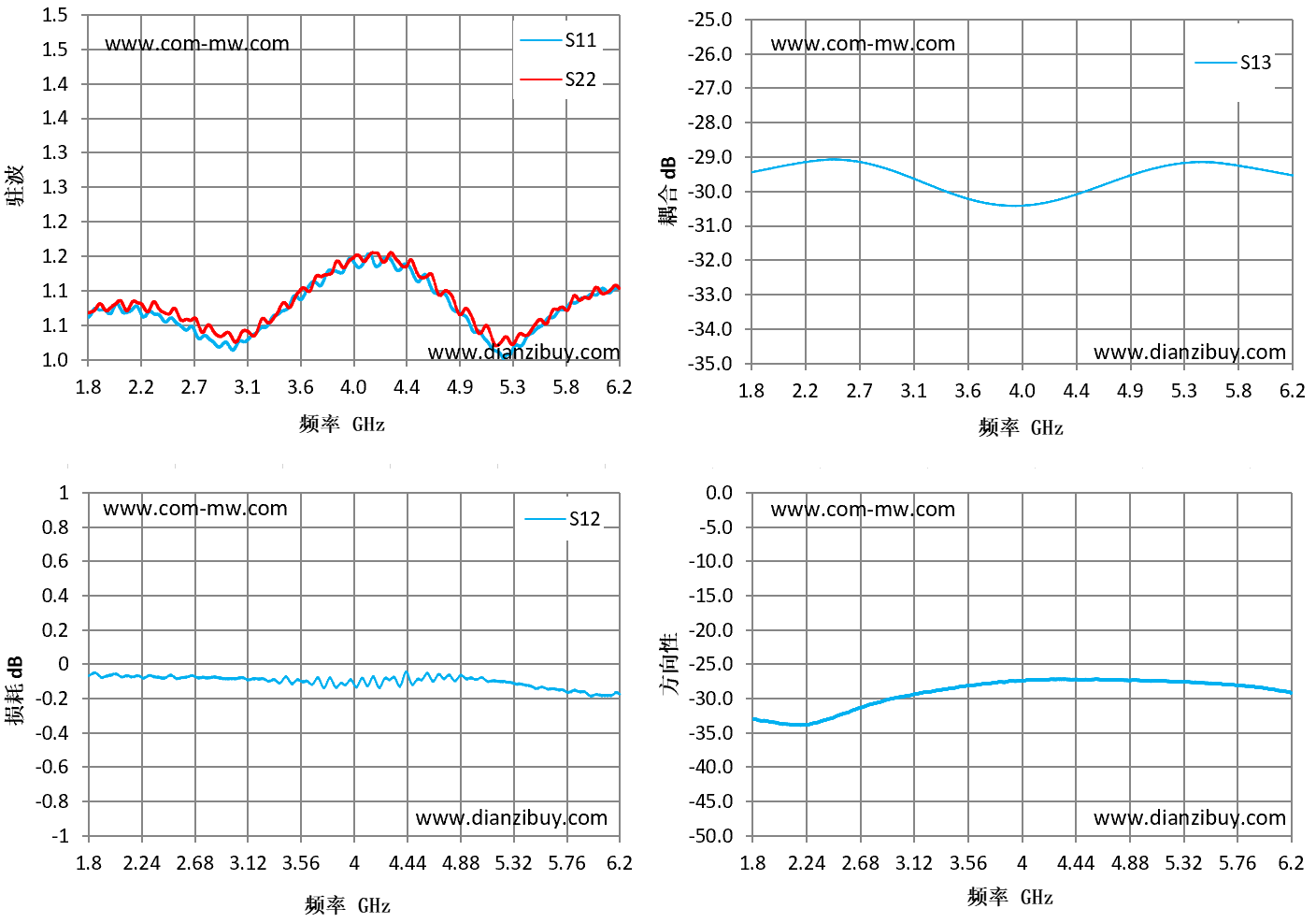

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|
| 1.8 | 1.06 | -0.07 | -29.44 | -32.98 |
| 2.11 | 1.07 | -0.07 | -29.23 | -33.79 |
| 2.43 | 1.06 | -0.08 | -29.08 | -32.92 |
| 2.74 | 1.03 | -0.08 | -29.19 | -30.92 |
| 3.06 | 1.03 | -0.08 | -29.55 | -29.6 |
| 3.37 | 1.07 | -0.11 | -29.99 | -28.61 |
| 3.69 | 1.11 | -0.08 | -30.33 | -27.81 |
| 4 | 1.14 | -0.12 | -30.41 | -27.37 |
| 4.31 | 1.14 | -0.08 | -30.23 | -27.18 |
| 4.63 | 1.11 | -0.08 | -29.85 | -27.2 |
| 4.94 | 1.06 | -0.08 | -29.47 | -27.32 |
| 5.26 | 1.01 | -0.1 | -29.2 | -27.53 |
| 5.57 | 1.05 | -0.14 | -29.16 | -27.77 |
| 5.89 | 1.09 | -0.16 | -29.33 | -28.24 |
| 6.2 | 1.1 | -0.18 | -29.53 | -29.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
