2000~8000MHz, 耦合度30dB, SMA, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 8000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -30dB | --- |

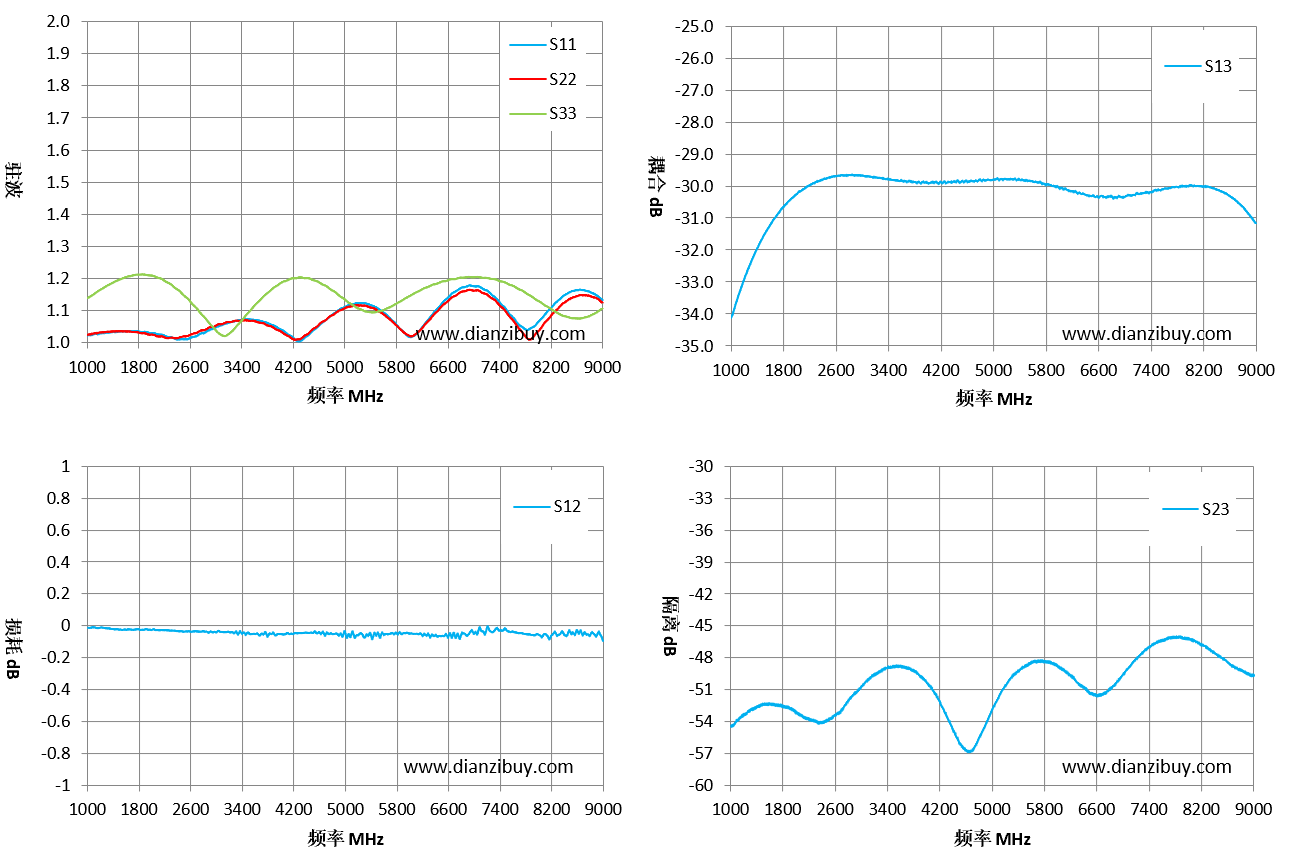

| 频率 MHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|---|
| 1000 | 1.02 | 1.02 | 1.14 | -0.01 | -34.12 | -54.42 |
| 1571 | 1.04 | 1.04 | 1.2 | -0.03 | -31.32 | -52.38 |
| 2143 | 1.03 | 1.02 | 1.2 | -0.03 | -30.05 | -53.7 |
| 2714 | 1.02 | 1.03 | 1.1 | -0.04 | -29.69 | -52.78 |
| 3286 | 1.07 | 1.07 | 1.04 | -0.04 | -29.77 | -49.27 |
| 3857 | 1.06 | 1.05 | 1.16 | -0.05 | -29.89 | -49.47 |
| 4429 | 1.02 | 1.03 | 1.2 | -0.05 | -29.89 | -55.16 |
| 5000 | 1.11 | 1.11 | 1.13 | -0.05 | -29.81 | -52.84 |
| 5571 | 1.1 | 1.09 | 1.1 | -0.05 | -29.86 | -48.53 |
| 6143 | 1.03 | 1.03 | 1.16 | -0.05 | -30.15 | -49.4 |
| 6714 | 1.16 | 1.15 | 1.2 | -0.07 | -30.36 | -51.33 |
| 7286 | 1.15 | 1.14 | 1.2 | -0.04 | -30.23 | -47.55 |
| 7857 | 1.04 | 1.01 | 1.15 | -0.05 | -30.03 | -46.03 |
| 8429 | 1.15 | 1.13 | 1.08 | -0.06 | -30.14 | -47.68 |
| 9000 | 1.13 | 1.12 | 1.11 | -0.1 | -31.17 | -49.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
