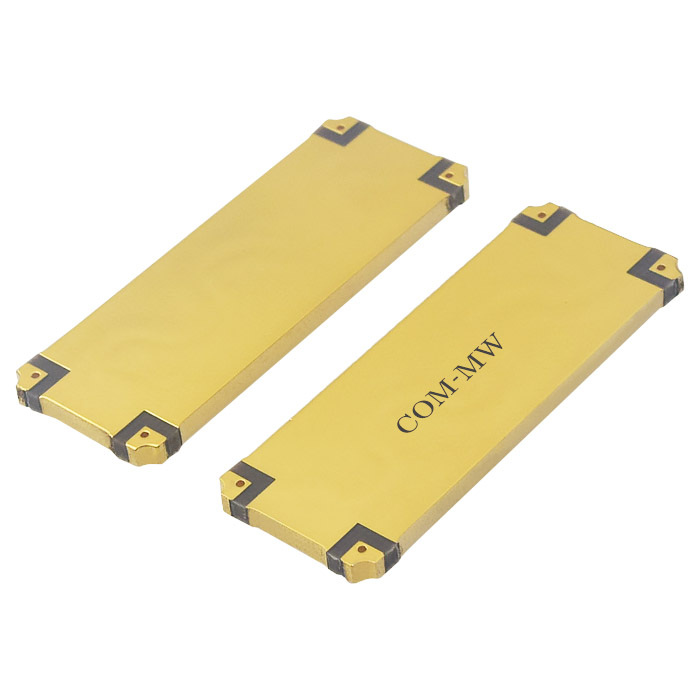

960~1250MHz, 耦合度28dB, 表面贴装, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 960 | ~ | 1250 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 27 | 28 | 29 | dB |
| 方向性 | 16 | 18 | dB | |
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

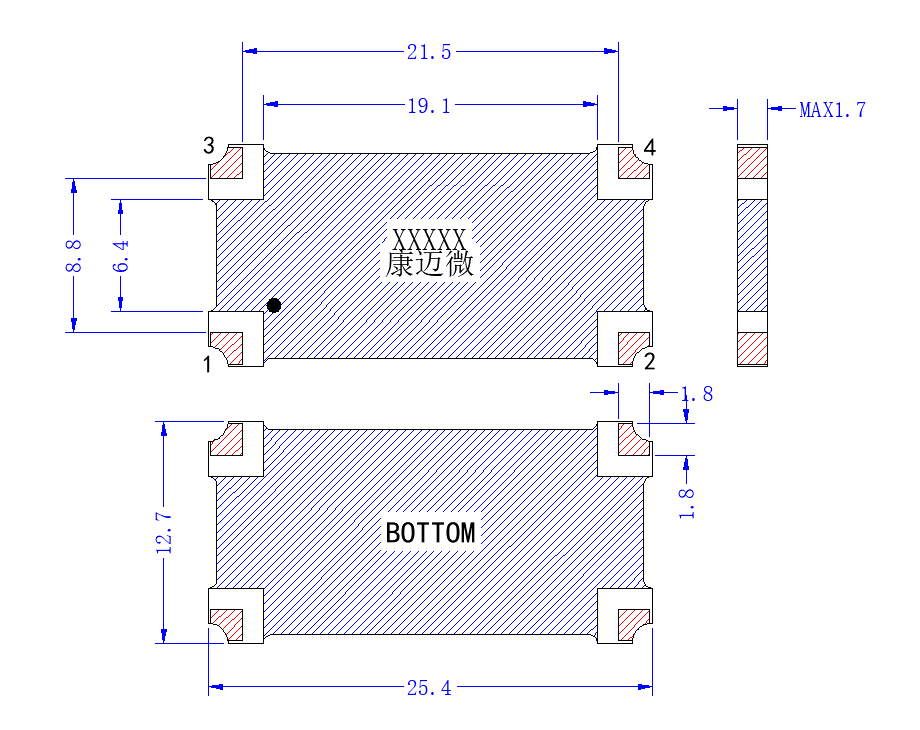

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |

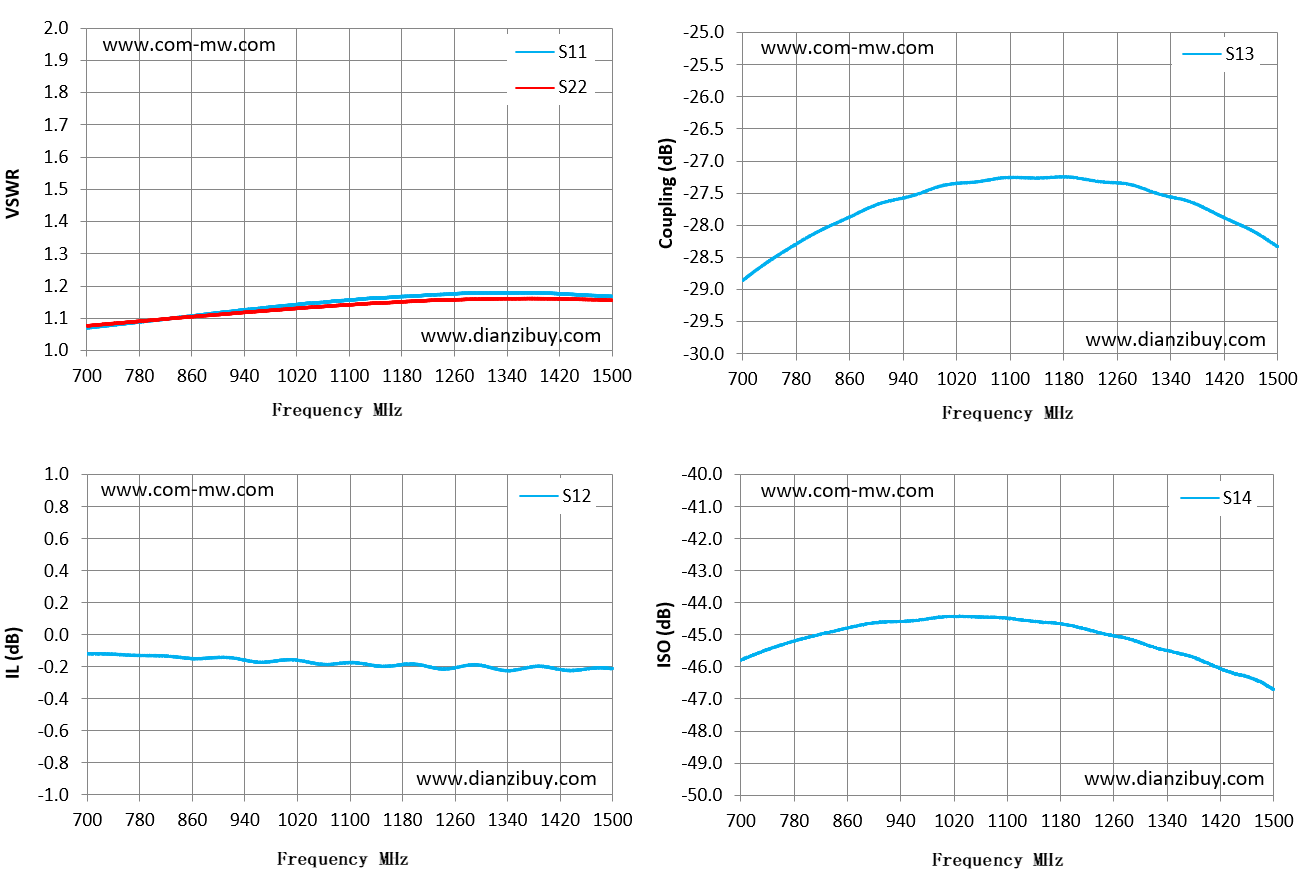

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 700 | 1.07 | 1.08 | -0.12 | -28.86 | -45.8 |
| 757 | 1.08 | 1.09 | -0.13 | -28.44 | -45.34 |
| 814 | 1.1 | 1.1 | -0.13 | -28.09 | -45.02 |
| 871 | 1.11 | 1.11 | -0.15 | -27.82 | -44.74 |
| 929 | 1.12 | 1.12 | -0.15 | -27.6 | -44.61 |
| 986 | 1.14 | 1.13 | -0.16 | -27.42 | -44.49 |
| 1043 | 1.15 | 1.13 | -0.18 | -27.33 | -44.44 |
| 1100 | 1.16 | 1.14 | -0.17 | -27.26 | -44.49 |
| 1157 | 1.16 | 1.15 | -0.2 | -27.26 | -44.6 |
| 1214 | 1.17 | 1.15 | -0.2 | -27.29 | -44.8 |
| 1271 | 1.18 | 1.16 | -0.2 | -27.35 | -45.08 |
| 1329 | 1.18 | 1.16 | -0.22 | -27.53 | -45.44 |
| 1386 | 1.18 | 1.16 | -0.2 | -27.71 | -45.74 |
| 1443 | 1.17 | 1.16 | -0.22 | -27.99 | -46.23 |
| 1500 | 1.17 | 1.16 | -0.21 | -28.33 | -46.69 |
| 1 | 产品支持245°回流焊 |
提供技术要求，工程师 1 个工作日内响应。
