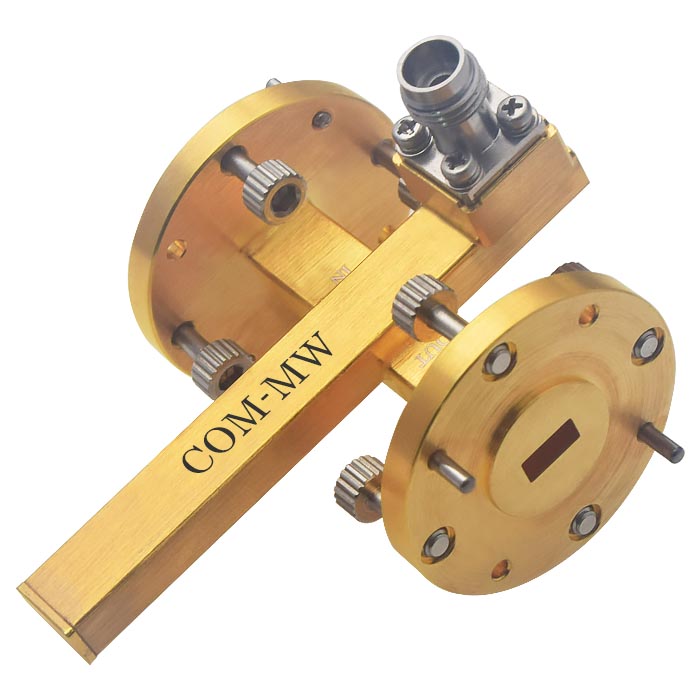

32.9~50GHz, 耦合度30dB, 波导口, 70W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 32.9 | ~ | 50 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.5 |

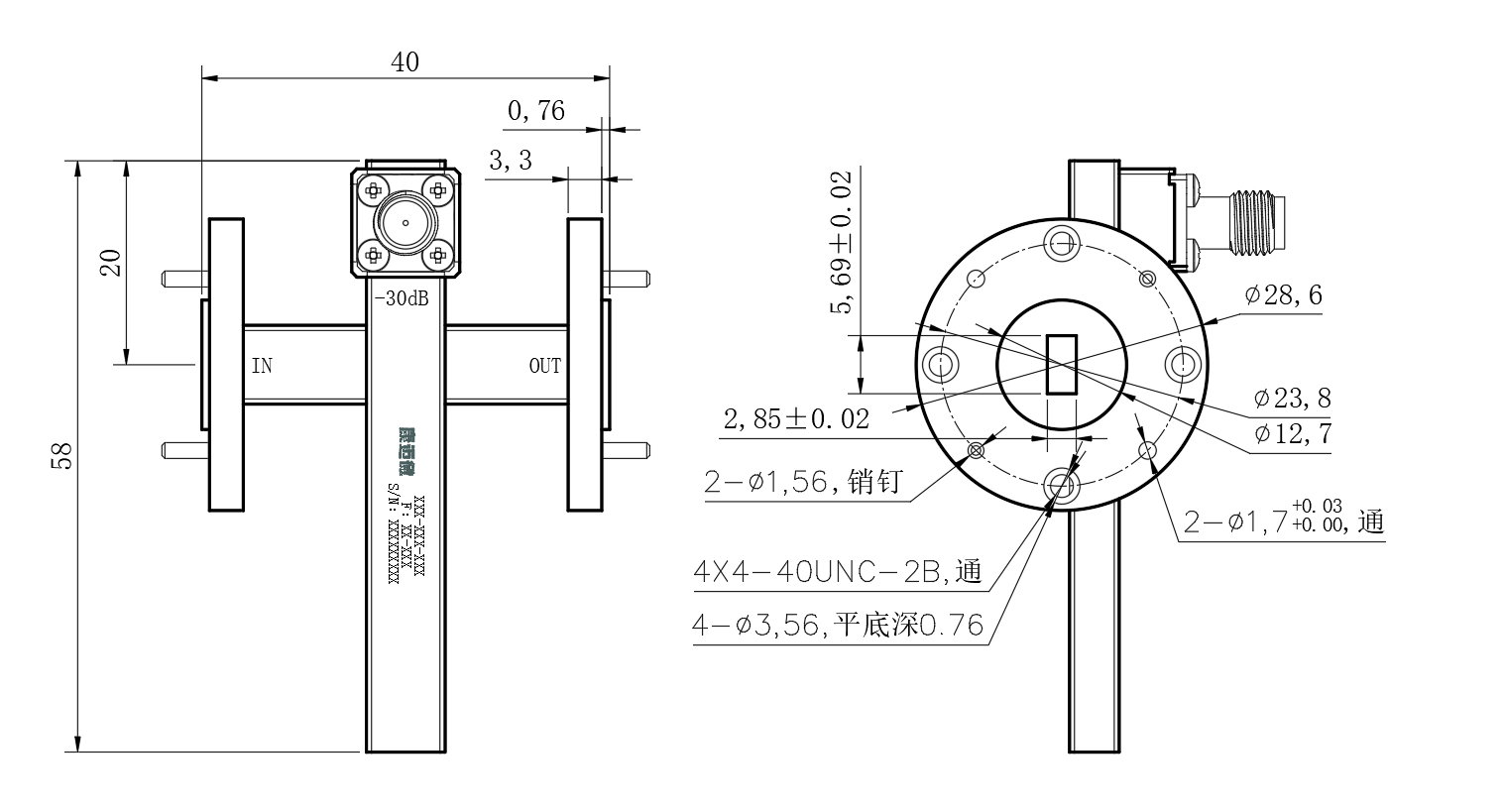

| 接口形式 | 波导口 |
| 波导口型号 | BJ400 |
| 表面 | 镀金 |
| 功率容量 | 70W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 输入端口 | IN | (FUGP400） |
| 输出端口 | OUT | (FUPG400) |
| 耦合端口 | -30dB | (2.4mm-K） |

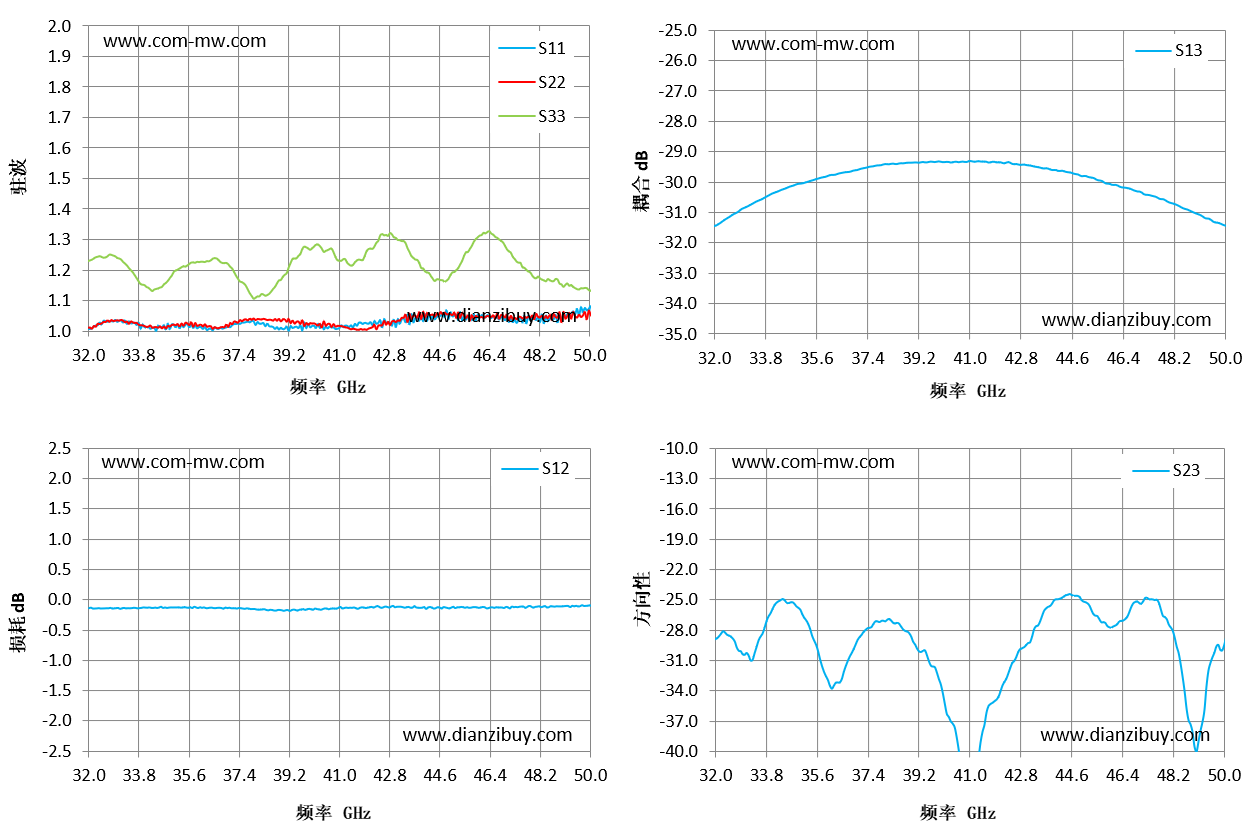

| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 32 | 1.01 | 1.23 | -0.14 | -31.45 | -28.9 |
| 33.29 | 1.03 | 1.23 | -0.13 | -30.75 | -31.02 |
| 34.57 | 1.02 | 1.14 | -0.13 | -30.2 | -25.26 |
| 35.86 | 1.02 | 1.22 | -0.13 | -29.83 | -32.13 |
| 37.14 | 1.01 | 1.21 | -0.14 | -29.57 | -28.68 |
| 38.43 | 1.02 | 1.12 | -0.17 | -29.39 | -27.34 |
| 39.71 | 1 | 1.27 | -0.16 | -29.32 | -31.61 |
| 41 | 1.01 | 1.23 | -0.13 | -29.3 | -44.18 |
| 42.29 | 1.03 | 1.28 | -0.11 | -29.34 | -32.82 |
| 43.57 | 1.02 | 1.26 | -0.13 | -29.53 | -26.63 |
| 44.86 | 1.05 | 1.16 | -0.13 | -29.74 | -24.61 |
| 46.14 | 1.05 | 1.32 | -0.12 | -30.08 | -27.55 |
| 47.43 | 1.03 | 1.23 | -0.12 | -30.44 | -24.94 |
| 48.71 | 1.04 | 1.16 | -0.11 | -30.9 | -35.81 |
| 50 | 1.07 | 1.13 | -0.09 | -31.43 | -29.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
