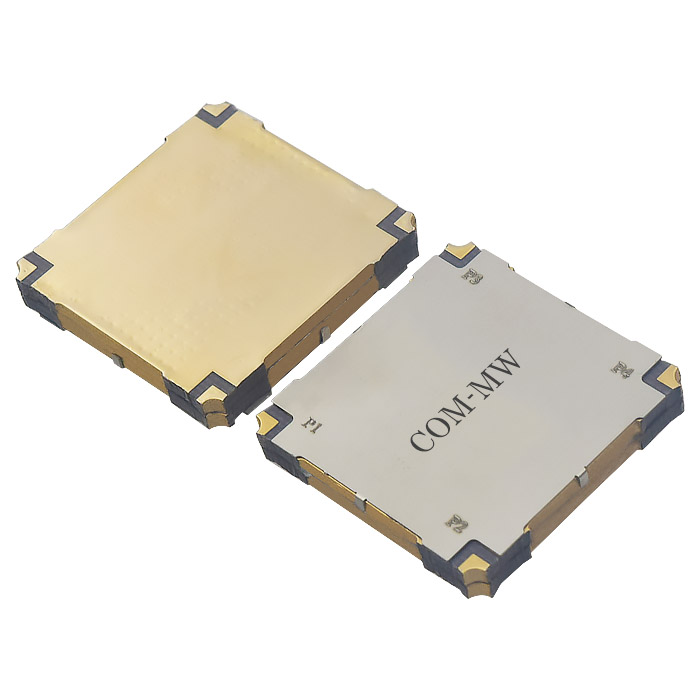

225~2500MHz, 双定向耦合度35dB, 表面贴装, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 225 | ~ | 2500 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 双定向耦合度 | 33.5 | 35 | 36.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |

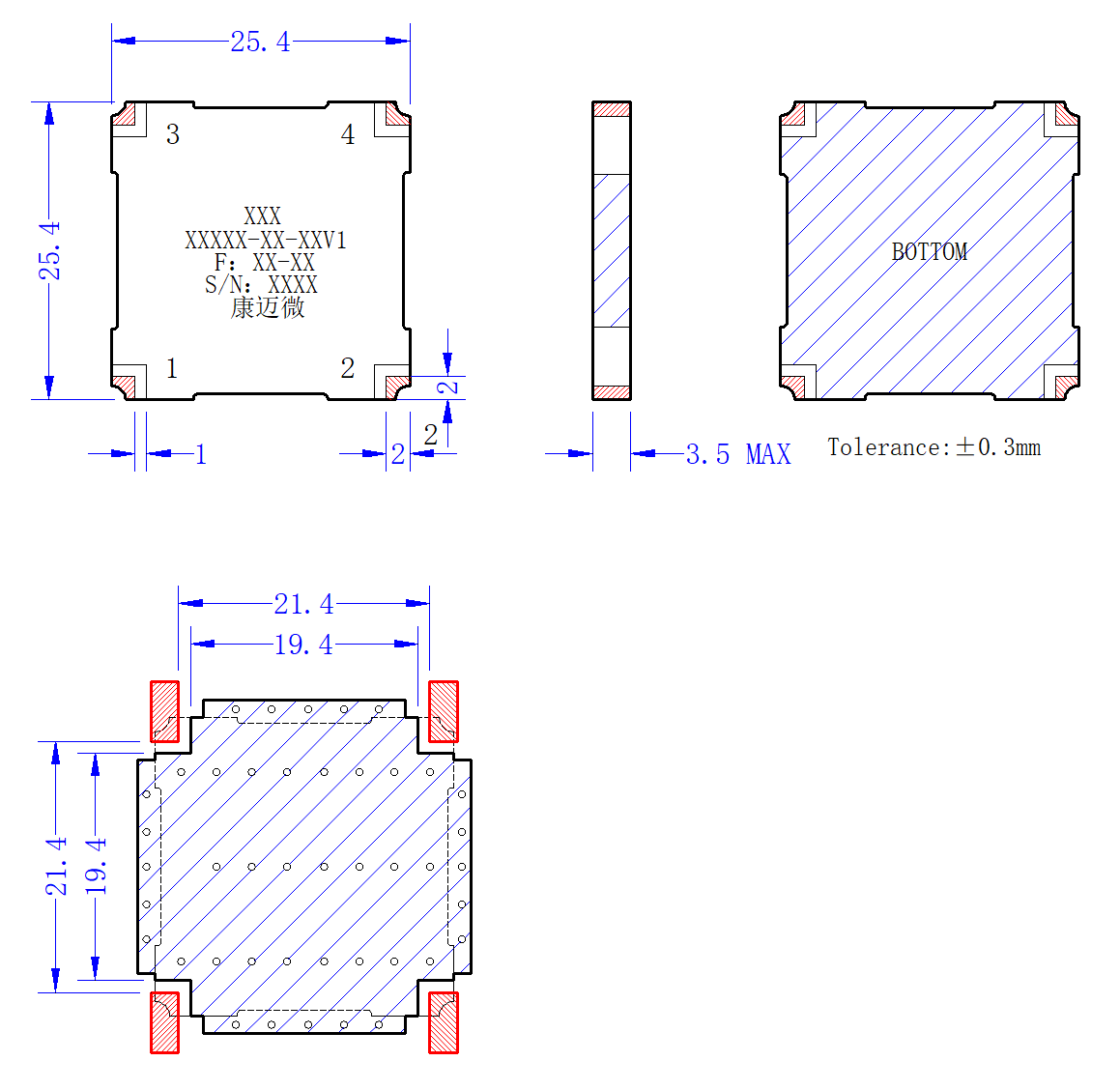

| 输入端口 | Pin3 | Pin2 |
| 输出端口 | Pin2 | Pin3 |
| 耦合端口 | Pin1 | Pin4 |
| 隔离端口 | Pin4 | Pin1 |
| 接地端口 | 底面 | 底面 |

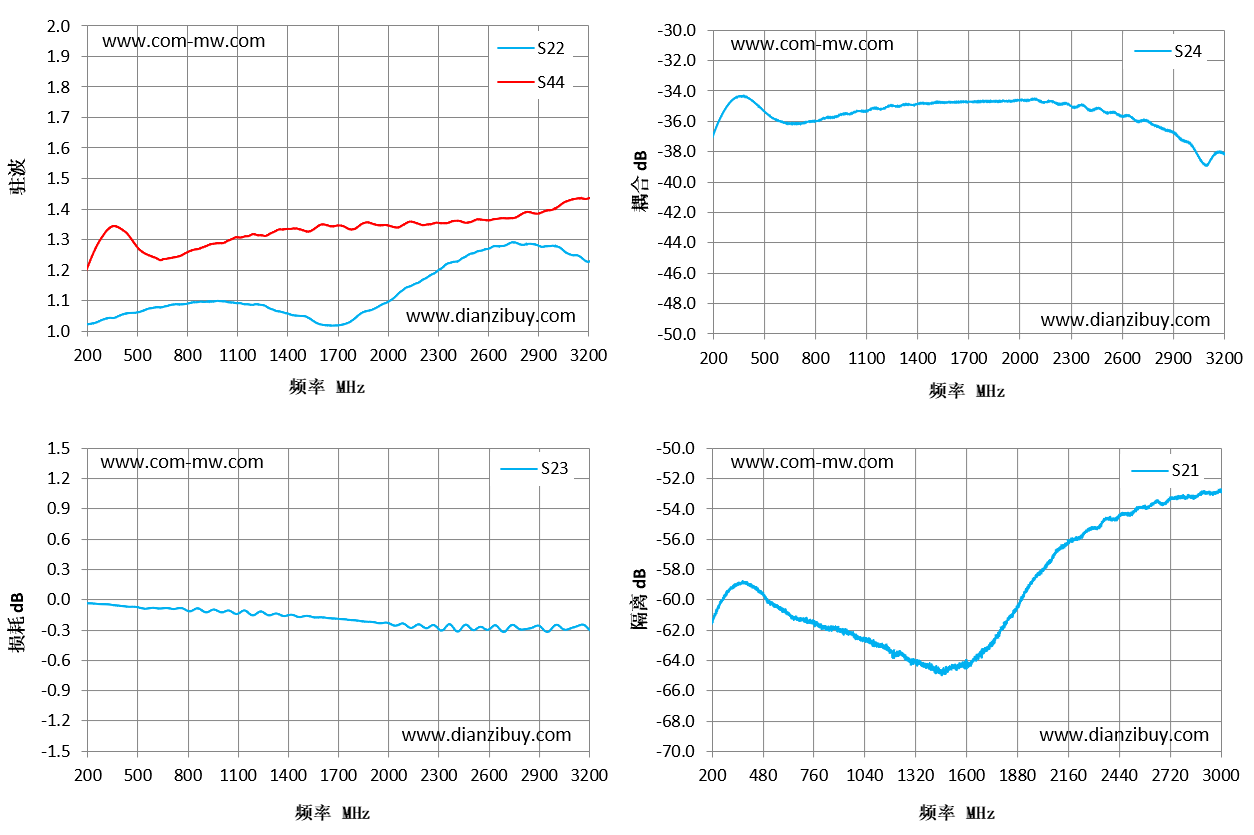

| 频率 MHz | S22 驻波 | S44 驻波 | S23 损耗 dB | S24 耦合 dB | S21 隔离 dB |
| 200 | 1.02 | 1.21 | -0.03 | -36.99 | -61.45 |
| 414 | 1.05 | 1.33 | -0.06 | -34.51 | -59 |
| 629 | 1.08 | 1.23 | -0.08 | -36.13 | -61 |
| 843 | 1.09 | 1.27 | -0.09 | -35.85 | -61.84 |
| 1057 | 1.09 | 1.3 | -0.11 | -35.33 | -62.79 |
| 1271 | 1.08 | 1.31 | -0.14 | -35.01 | -63.84 |
| 1486 | 1.05 | 1.33 | -0.17 | -34.81 | -64.88 |
| 1700 | 1.02 | 1.35 | -0.19 | -34.72 | -63.38 |
| 1914 | 1.07 | 1.35 | -0.22 | -34.66 | -59.68 |
| 2129 | 1.15 | 1.36 | -0.28 | -34.72 | -56.53 |
| 2343 | 1.22 | 1.35 | -0.27 | -35.01 | -55.04 |
| 2557 | 1.26 | 1.36 | -0.27 | -35.43 | -53.92 |
| 2771 | 1.29 | 1.37 | -0.27 | -36.15 | -53.23 |
| 2986 | 1.28 | 1.4 | -0.27 | -37.37 | -52.85 |
| 3200 | 1.23 | 1.43 | -0.29 | -38.14 | -52.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
