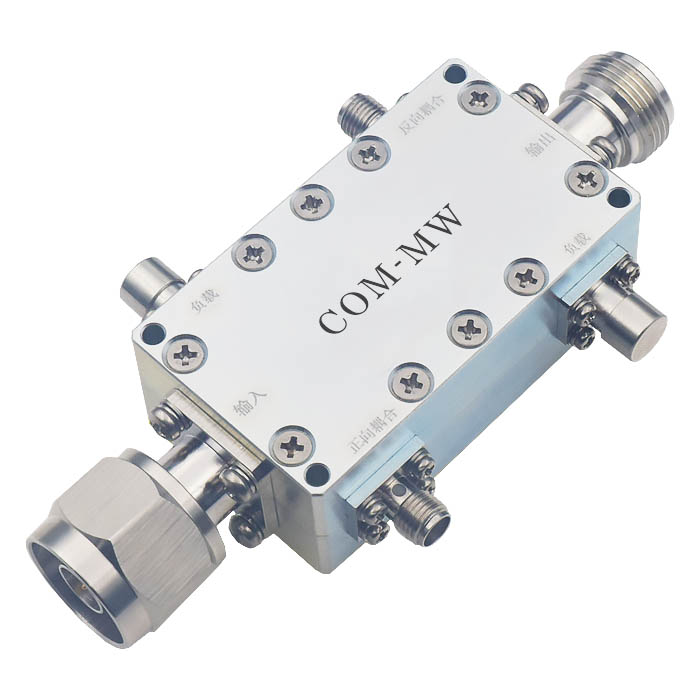

工作频率1~2.2GHz, 耦合度40dB, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 2.2 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 18 | dB | ||
| 驻波比 | 1.2 |

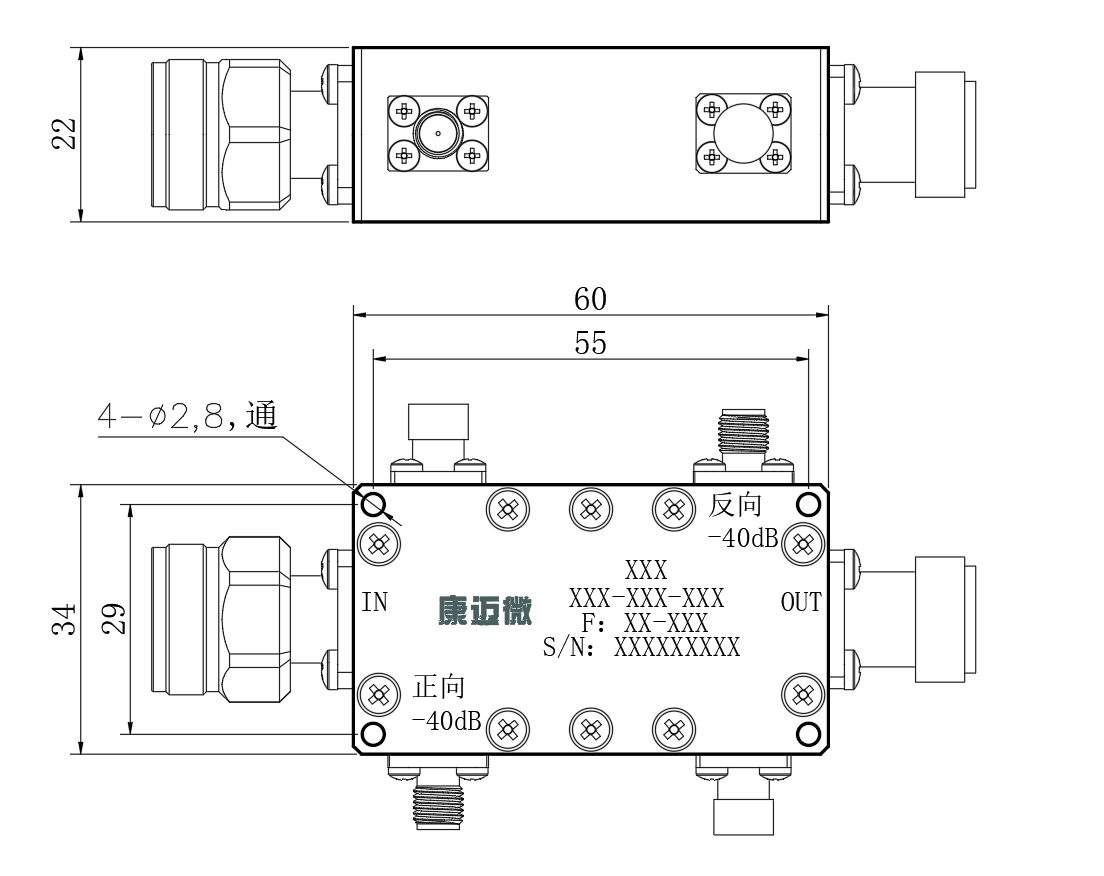

| 接口形式 | N -JK |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 400W |
| 工作温度 | -30~+70℃设计保证 |
| 其他要求 | 耦合端接口：SMA-K |

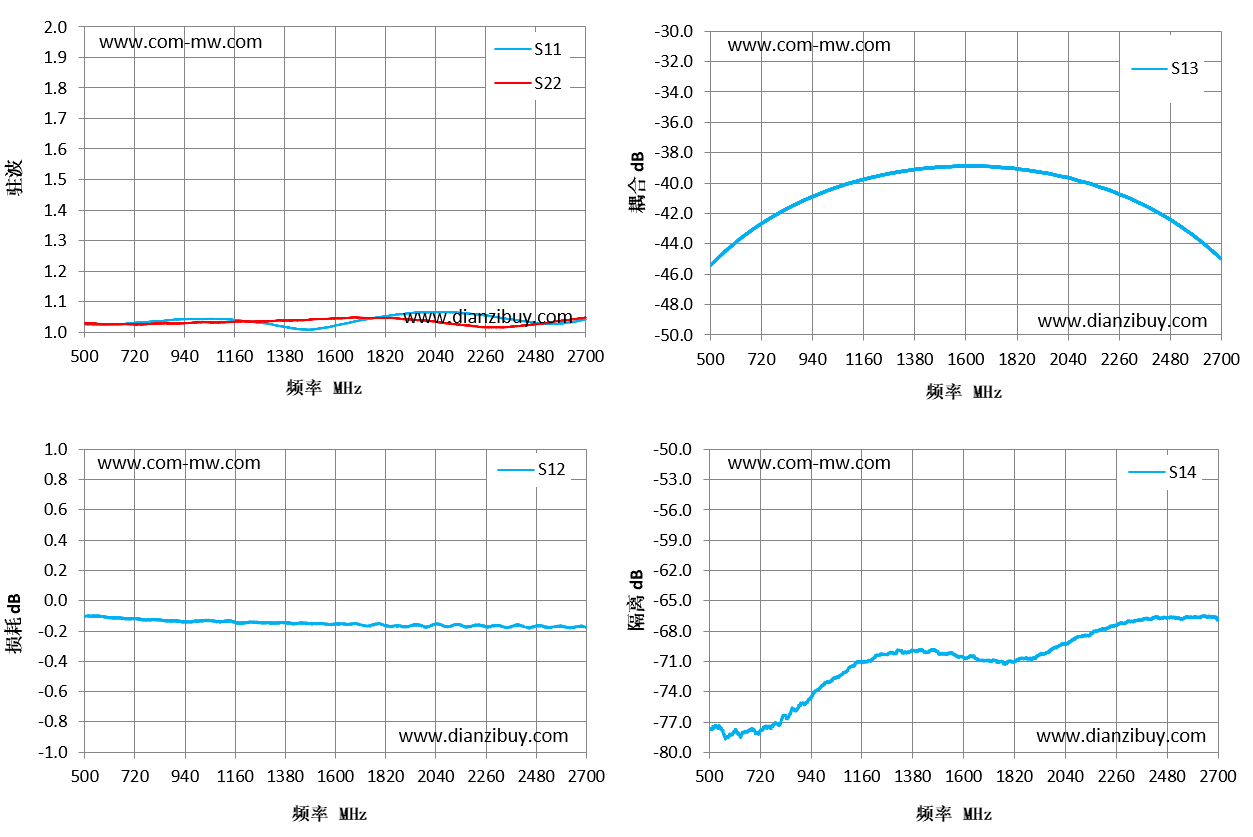

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 |
|---|---|---|---|---|---|
| 500 | 1.03 | 1.03 | -0.1 | -45.41 | -77.63 |
| 657 | 1.02 | 1.03 | -0.11 | -43.34 | -77.88 |
| 814 | 1.03 | 1.03 | -0.12 | -41.81 | -76.74 |
| 971 | 1.04 | 1.03 | -0.14 | -40.7 | -73.81 |
| 1129 | 1.04 | 1.03 | -0.13 | -39.88 | -71.32 |
| 1286 | 1.03 | 1.03 | -0.15 | -39.33 | -70.13 |
| 1443 | 1.01 | 1.04 | -0.15 | -39 | -70.11 |
| 1600 | 1.02 | 1.04 | -0.15 | -38.88 | -70.57 |
| 1757 | 1.04 | 1.05 | -0.16 | -38.98 | -71.03 |
| 1914 | 1.06 | 1.04 | -0.17 | -39.28 | -70.54 |
| 2071 | 1.06 | 1.03 | -0.17 | -39.78 | -68.85 |
| 2229 | 1.06 | 1.02 | -0.16 | -40.53 | -67.62 |
| 2386 | 1.04 | 1.02 | -0.16 | -41.59 | -66.78 |
| 2543 | 1.03 | 1.03 | -0.18 | -43.06 | -66.79 |
| 2700 | 1.04 | 1.05 | -0.18 | -44.99 | -66.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
