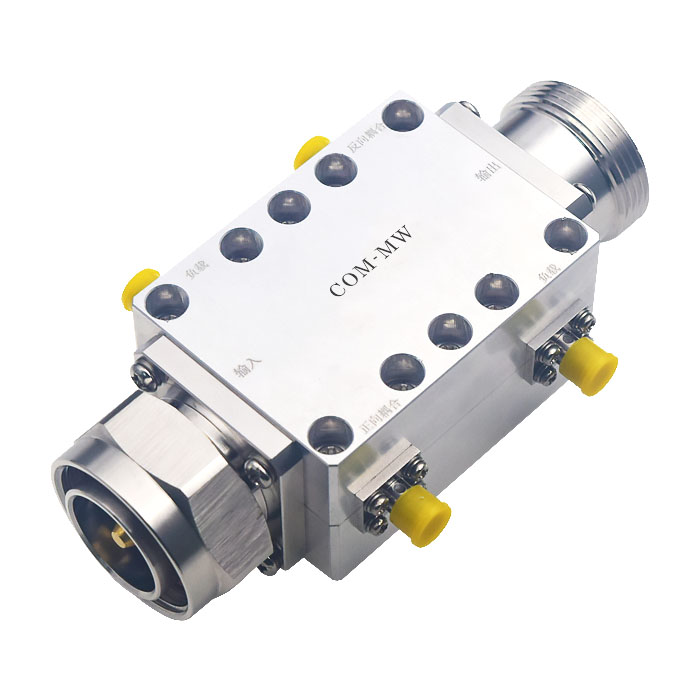

1100~1500MHz, 耦合度40dB, L29, 1800W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1100 | ~ | 1500 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 39 | 40 | 41 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.5 |

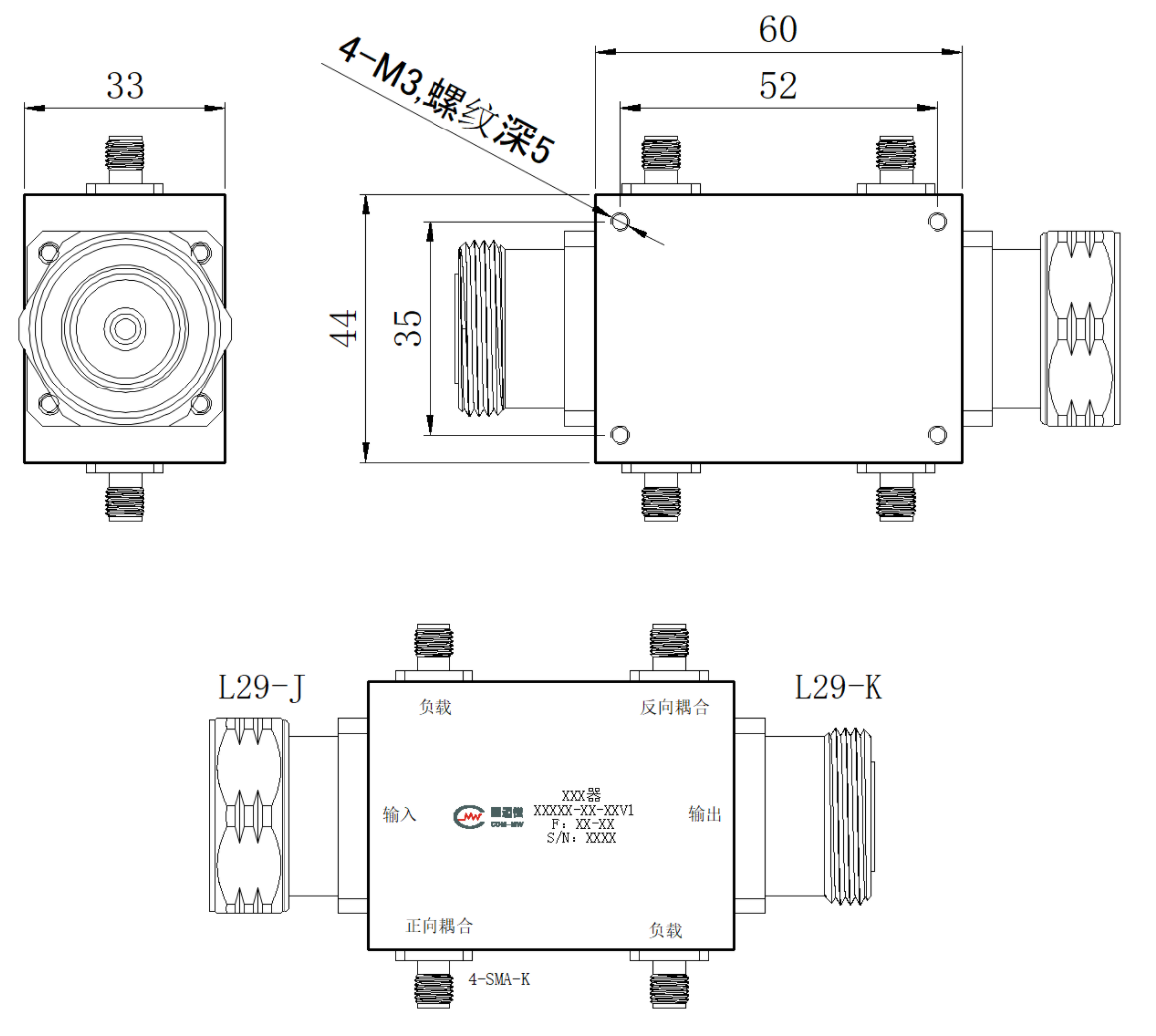

| 接口形式 | L29-JK；耦合端口SMA-K |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 1800W平均功率；脉冲6000瓦 1ms 脉宽，占空比30%。 |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 配两只SMA-J负载 |

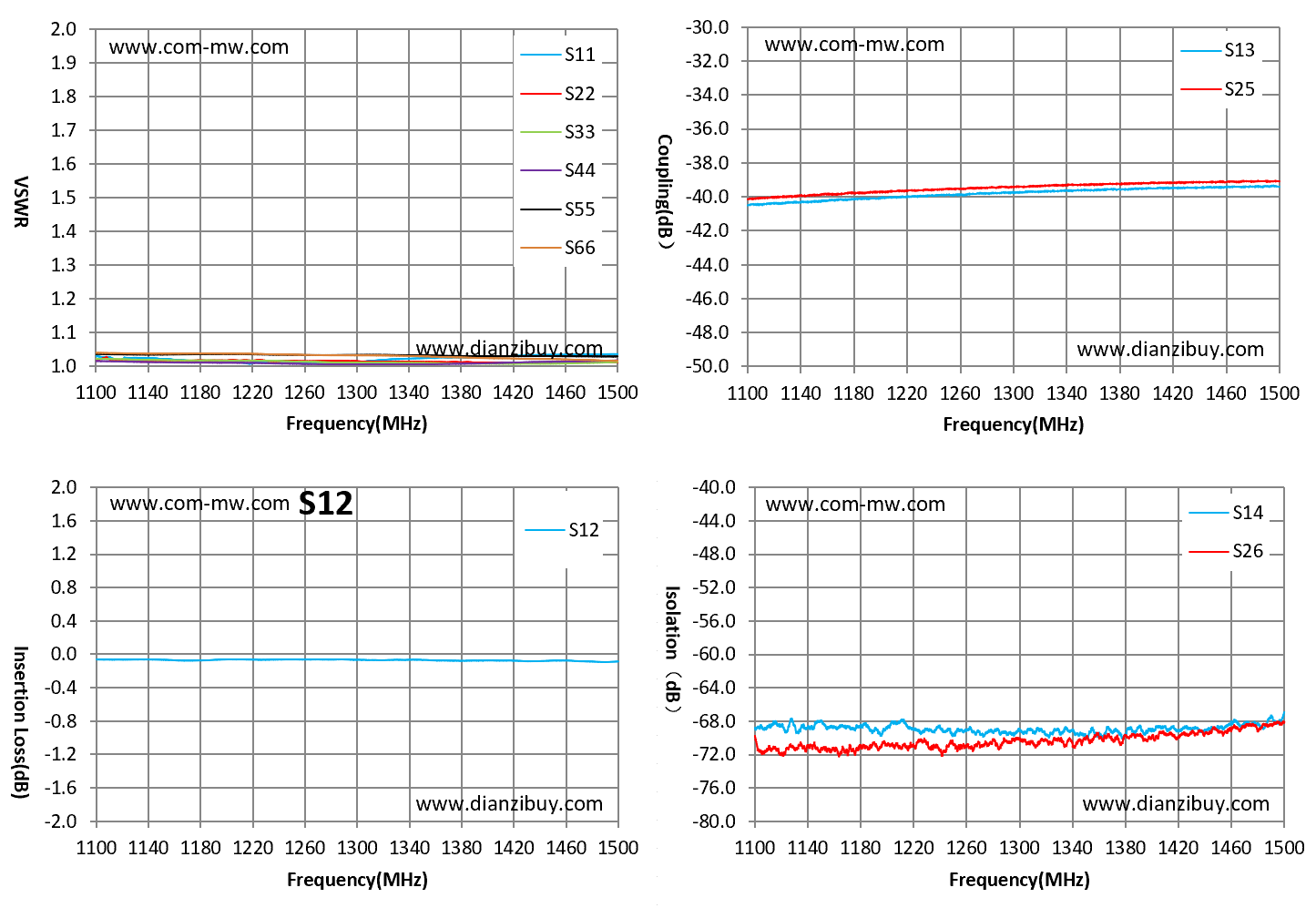

| F(MHz) | S11 VSWR | S33 VSWR | S55 VSWR | S13耦合(dB） | S12损耗(dB) | S14隔离（dB） |
| 1129 | 1.02 | 1.02 | 1.03 | -40.35 | -0.06 | -68.16 |
| 1157 | 1.02 | 1.02 | 1.03 | -40.24 | -0.07 | -68.78 |
| 1186 | 1.01 | 1.02 | 1.03 | -40.11 | -0.07 | -68.71 |
| 1214 | 1.01 | 1.02 | 1.03 | -40.02 | -0.06 | -68.32 |
| 1243 | 1.01 | 1.01 | 1.03 | -39.9 | -0.06 | -69.32 |
| 1271 | 1.01 | 1.01 | 1.03 | -39.84 | -0.06 | -69.6 |
| 1300 | 1.01 | 1.01 | 1.03 | -39.75 | -0.06 | -69.08 |
| 1329 | 1.02 | 1.01 | 1.03 | -39.67 | -0.06 | -69.01 |
| 1357 | 1.02 | 1.01 | 1.03 | -39.61 | -0.07 | -69.55 |
| 1386 | 1.02 | 1.01 | 1.03 | -39.56 | -0.07 | -69.3 |
| 1414 | 1.03 | 1.01 | 1.03 | -39.48 | -0.07 | -68.99 |
| 1443 | 1.03 | 1.01 | 1.03 | -39.46 | -0.08 | -68.82 |
| 1471 | 1.03 | 1.01 | 1.03 | -39.42 | -0.08 | -68.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
