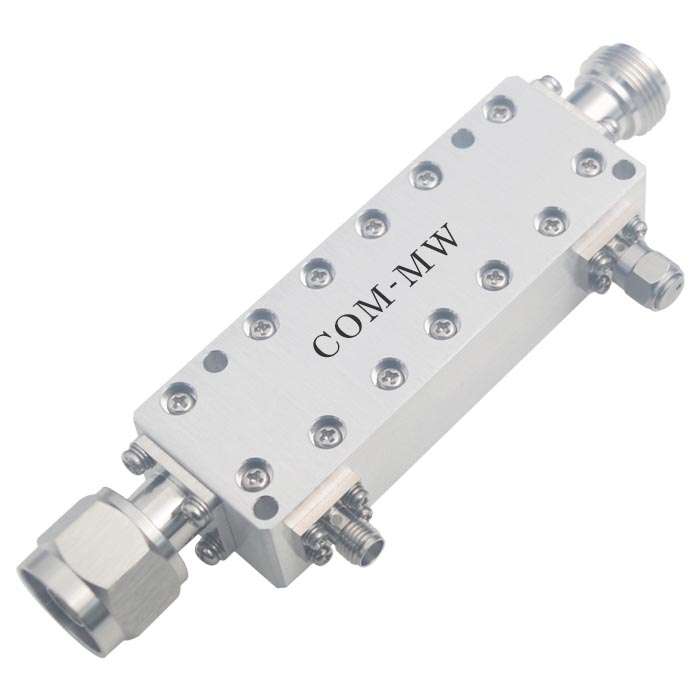

500~3000MHz, 耦合度40dB, N, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 37 | 40 | 43 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

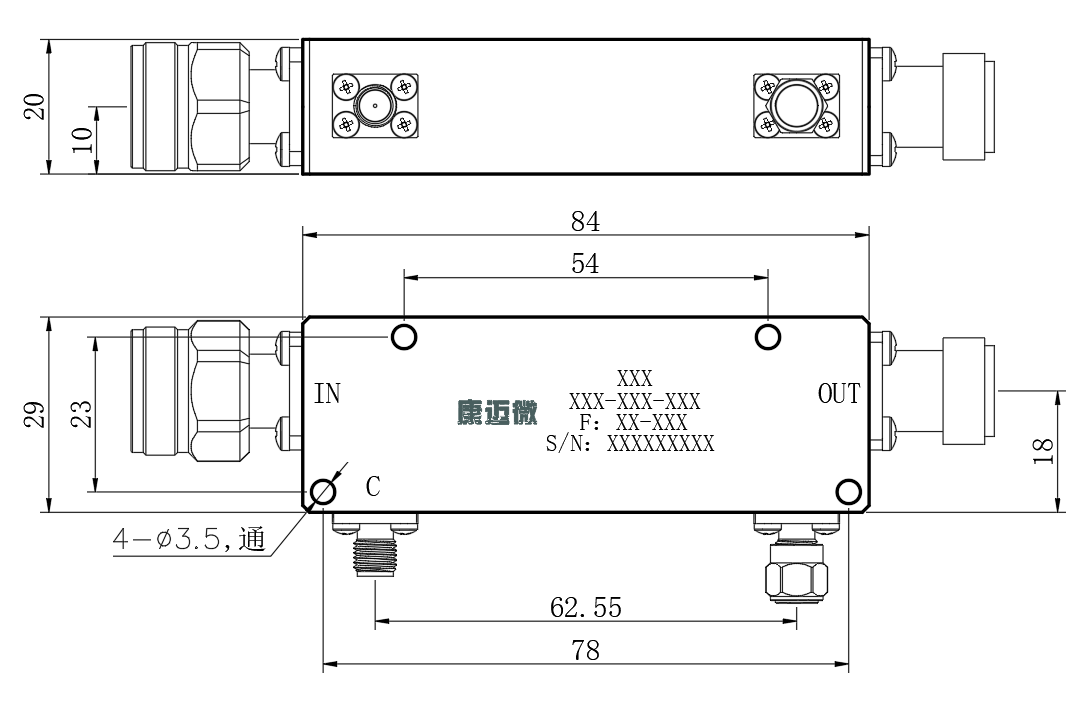

| 输入端口 | IN(N-J) | --- |
| 输出端口 | OUT(N-K) | --- |
| 耦合端口 | C(SMA-K) | --- |
| 隔离端口 | ISO(SMA-K) | --- |

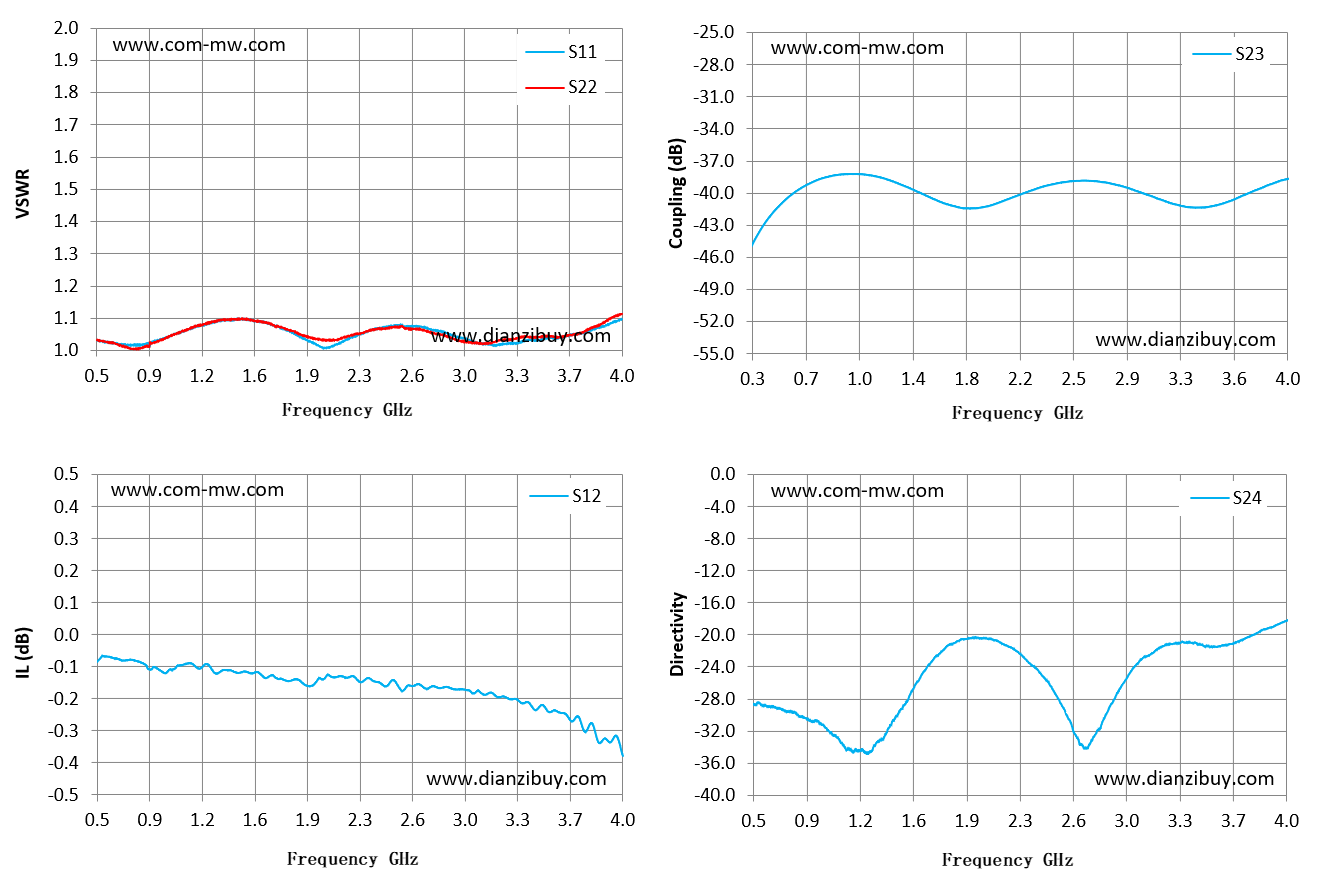

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 耦合 dB | S24 方向性 |
| 0.5 | 1.03 | 1.03 | -0.08 | -53.26 | -29.55 |
| 0.75 | 1.02 | 1.01 | -0.08 | -40.69 | -28.56 |
| 1 | 1.05 | 1.05 | -0.11 | -38.24 | -31.11 |
| 1.25 | 1.09 | 1.09 | -0.1 | -39.44 | -32.51 |
| 1.5 | 1.1 | 1.1 | -0.12 | -41.44 | -21.21 |
| 1.75 | 1.07 | 1.07 | -0.14 | -39.86 | -21.79 |
| 2 | 1.01 | 1.03 | -0.14 | -38.86 | -32.96 |
| 2.25 | 1.05 | 1.05 | -0.15 | -40.26 | -23.05 |
| 2.5 | 1.08 | 1.07 | -0.16 | -41.25 | -21.45 |
| 2.75 | 1.06 | 1.05 | -0.16 | -39.14 | -19.1 |
| 3 | 1.03 | 1.03 | -0.18 | -38.46 | -17.51 |
| 3.25 | 1.02 | 1.03 | -0.2 | -41.94 | -16.68 |
| 3.5 | 1.04 | 1.05 | -0.24 | -61.62 | 4.21 |
| 3.75 | 1.06 | 1.06 | -0.3 | -42.55 | -15.66 |
| 4 | 1.1 | 1.11 | -0.38 | -38.52 | -14.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
