2~6GHz, 耦合度40dB, N, 400W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | N -J输出，TNC-J输入 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 400W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 耦合端：SMA-K； 隔离端：SMA-K |
| 输入端口 | TNC-J | --- |
| 输出端口 | N-J | --- |
| 耦合端口 | SMA-K | --- |
| 隔离端口 | SMA-K | --- |

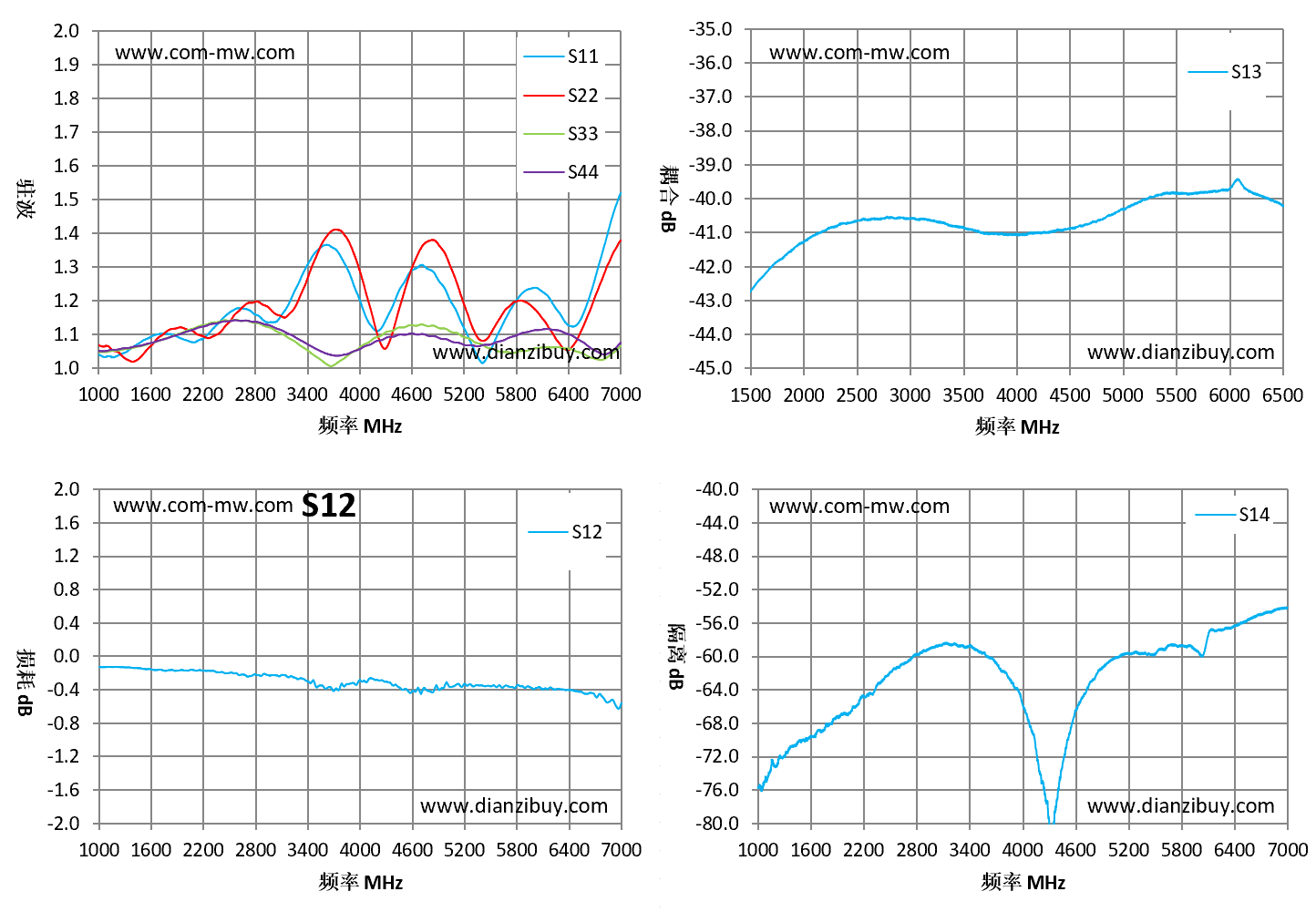

| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 1000 | 1.04 | 1.05 | -0.13 | -45.49 | -75.8 |
| 1429 | 1.07 | 1.06 | -0.14 | -42.99 | -70.66 |
| 1857 | 1.1 | 1.1 | -0.17 | -41.57 | -67.51 |
| 2286 | 1.11 | 1.13 | -0.17 | -40.84 | -64.45 |
| 2714 | 1.17 | 1.14 | -0.24 | -40.61 | -60.42 |
| 3143 | 1.17 | 1.09 | -0.23 | -40.61 | -58.41 |
| 3571 | 1.36 | 1.02 | -0.36 | -40.92 | -59.67 |
| 4000 | 1.2 | 1.06 | -0.29 | -41.07 | -65.78 |
| 4429 | 1.22 | 1.12 | -0.36 | -40.94 | -73.98 |
| 4857 | 1.28 | 1.12 | -0.39 | -40.51 | -61.7 |
| 5286 | 1.07 | 1.08 | -0.36 | -39.95 | -59.45 |
| 5714 | 1.16 | 1.05 | -0.37 | -39.84 | -58.58 |
| 6143 | 1.22 | 1.06 | -0.39 | -39.69 | -56.72 |
| 6571 | 1.16 | 1.04 | -0.45 | -40.36 | -55.44 |
| 7000 | 1.52 | 1.06 | -0.56 | -41.71 | -54.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
