6000~18000MHz, 耦合度40dB, N, SMA, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6000 | ~ | 18000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.5 |
| 直通端 | N -JK |
| 耦合端 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -55~+75℃设计保证 |
| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | 正向：40dB | 反向：40dB |

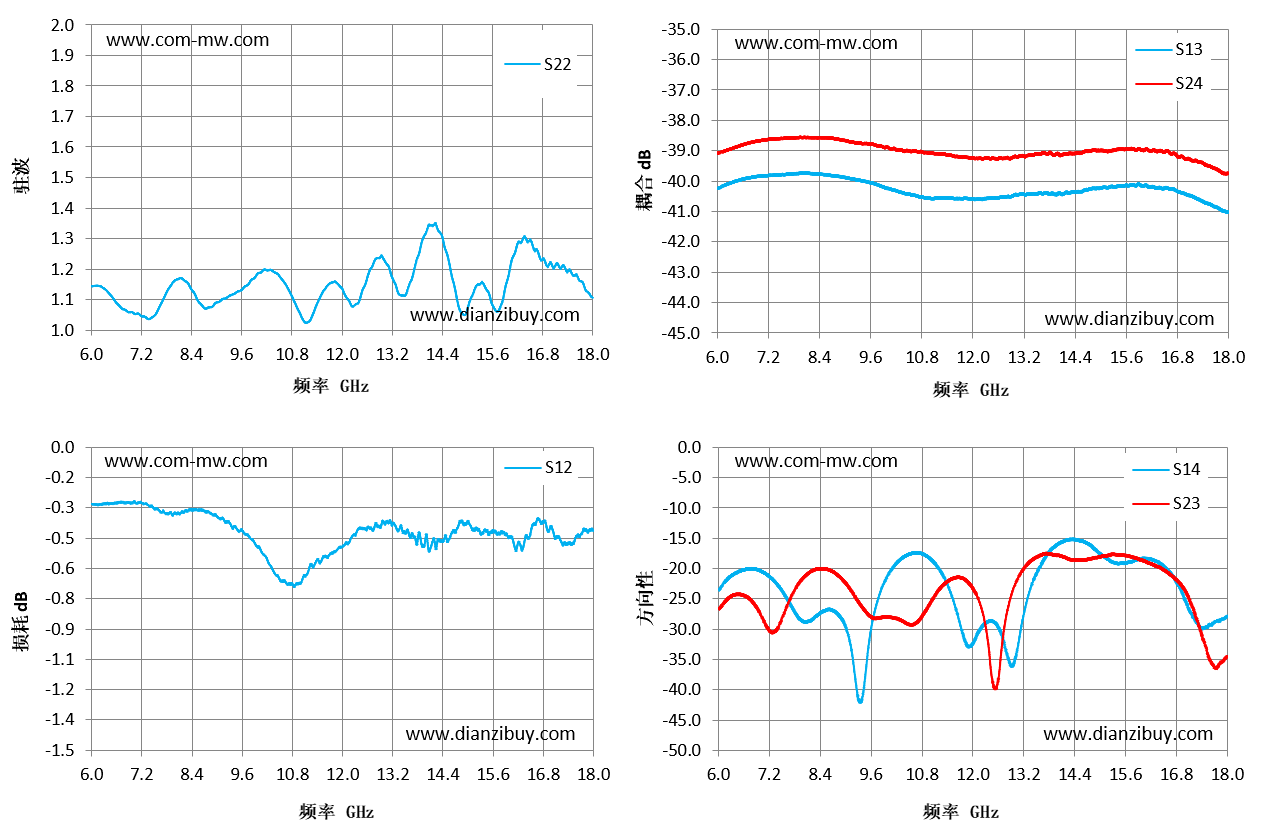

| 频率 GHz | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|
| 6 | 1.14 | -0.28 | -40.25 | -26.72 |
| 6.86 | 1.06 | -0.27 | -39.86 | -26.05 |
| 7.71 | 1.1 | -0.32 | -39.77 | -24.69 |
| 8.57 | 1.09 | -0.31 | -39.79 | -20.14 |
| 9.43 | 1.12 | -0.39 | -40.01 | -26.76 |
| 10.29 | 1.2 | -0.59 | -40.36 | -28.5 |
| 11.14 | 1.02 | -0.63 | -40.56 | -24.07 |
| 12 | 1.14 | -0.49 | -40.58 | -23.3 |
| 12.86 | 1.24 | -0.39 | -40.52 | -25.58 |
| 13.71 | 1.19 | -0.45 | -40.4 | -17.57 |
| 14.57 | 1.22 | -0.45 | -40.34 | -18.58 |
| 15.43 | 1.14 | -0.41 | -40.16 | -17.76 |
| 16.29 | 1.29 | -0.51 | -40.23 | -19.5 |
| 17.14 | 1.22 | -0.44 | -40.49 | -25.74 |
| 18 | 1.11 | -0.41 | -41.02 | -34.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
