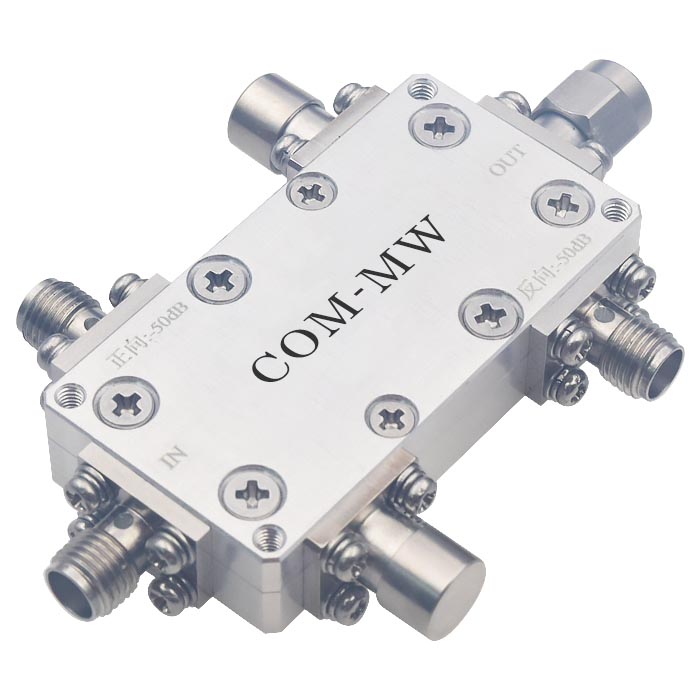

2~8GHz, 双定向耦合度50dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 双定向耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.45 |
| 接口形式 | SMA-JK |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

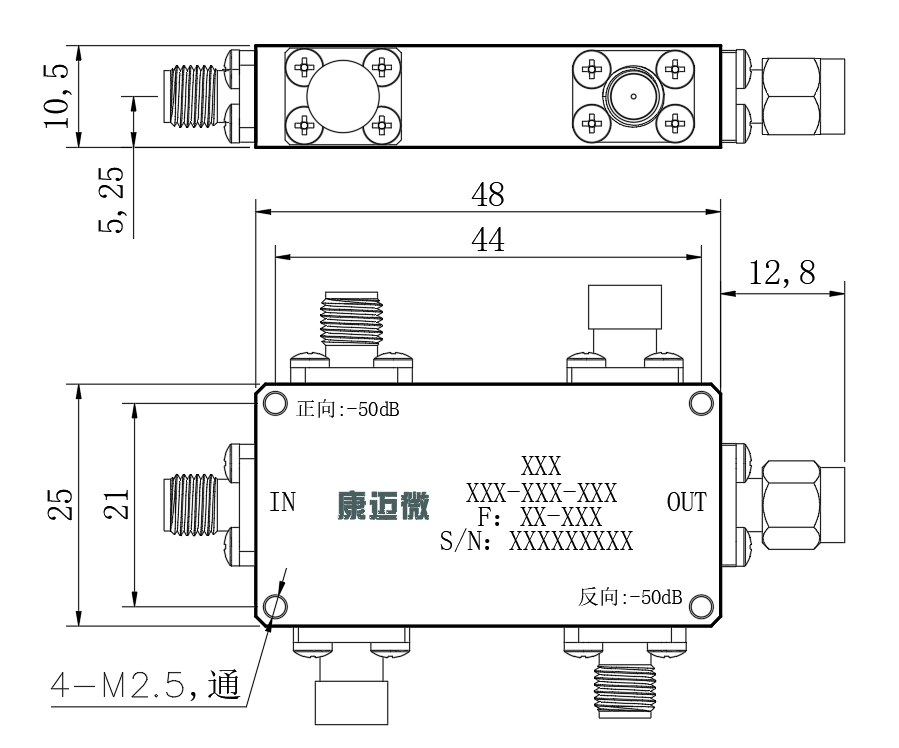

| 输入端口 | IN（SMA-K） | OUT（SMA-J） |
| 输出端口 | OUT（SMA-J） | IN（SMA-K） |
| 耦合端口 | 正向：-50dB（SMA-K） | 反向：-50dB（SMA-K） |

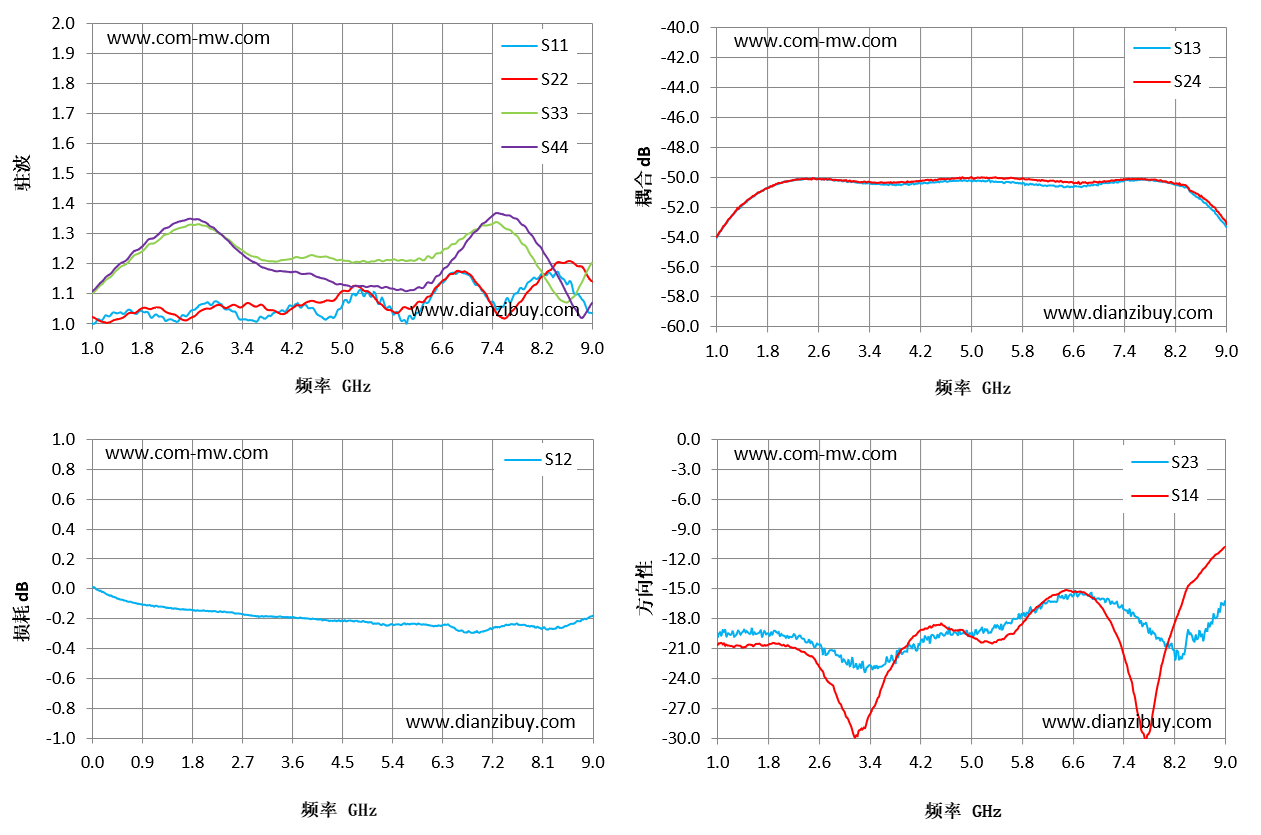

| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
|---|---|---|---|---|---|
| 1 | 1 | 1.1 | -0.11 | -54.09 | -20.64 |
| 1.57 | 1.05 | 1.2 | -0.14 | -51.3 | -20.76 |
| 2.14 | 1.02 | 1.29 | -0.15 | -50.26 | -20.72 |
| 2.71 | 1.06 | 1.33 | -0.17 | -50.07 | -23.95 |
| 3.29 | 1.04 | 1.26 | -0.19 | -50.4 | -29.1 |
| 3.86 | 1.03 | 1.21 | -0.2 | -50.49 | -21.59 |
| 4.43 | 1.06 | 1.22 | -0.21 | -50.31 | -18.67 |
| 5 | 1.06 | 1.21 | -0.23 | -50.22 | -19.75 |
| 5.57 | 1.09 | 1.21 | -0.24 | -50.29 | -19.75 |
| 6.14 | 1.02 | 1.21 | -0.25 | -50.54 | -16.32 |
| 6.71 | 1.16 | 1.25 | -0.29 | -50.61 | -15.26 |
| 7.29 | 1.1 | 1.33 | -0.26 | -50.34 | -19.41 |
| 7.86 | 1.12 | 1.27 | -0.25 | -50.22 | -27.63 |
| 8.43 | 1.17 | 1.1 | -0.26 | -50.95 | -14.69 |
| 9 | 1.04 | 1.2 | -0.18 | -53.38 | -10.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
