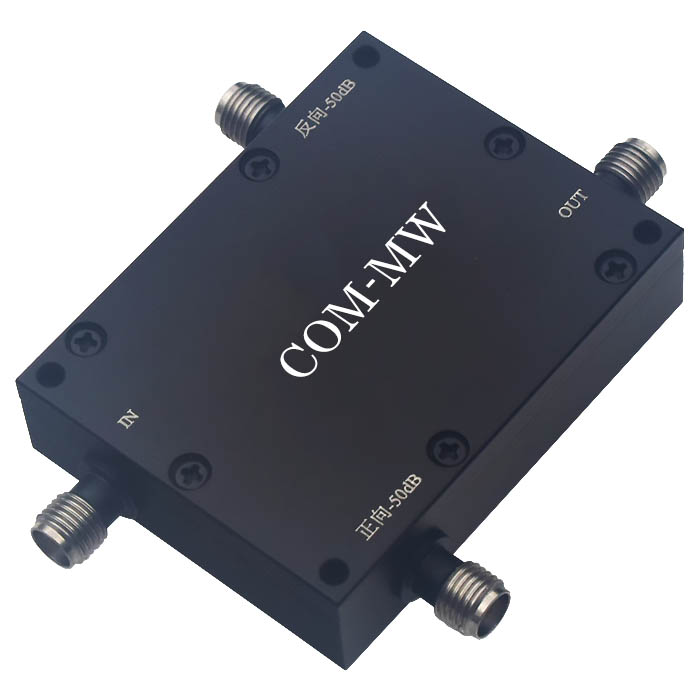

20~1000MHz, 耦合度 50dB, SMA, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 1000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 49 | 50 | 52 | dB |
| 方向性 | 11 | 18 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 200W@500MHz；150W@1000MHz设计保证 |
| 工作温度 | -45~+85℃设计保证 |

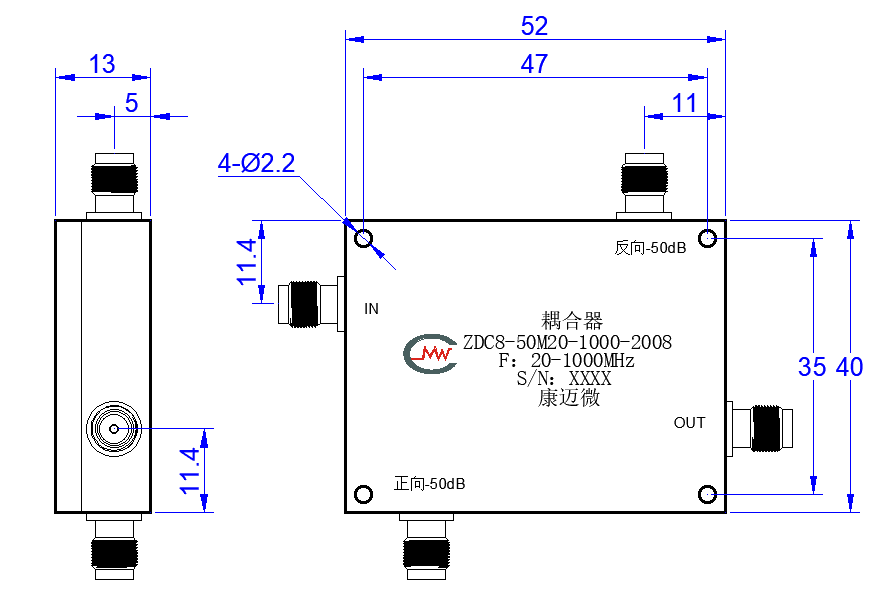

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 正向耦合端口 | 正向-50dB | --- |
| 反向耦合端口 | 反向-50dB | --- |
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 10 | 1 | 0.01 | -55.68 | -85.75 |
| 88 | 1.01 | -0.03 | -49.87 | -85.08 |
| 166 | 1.01 | -0.05 | -49.85 | -86.45 |
| 244 | 1.02 | -0.07 | -49.81 | -86.31 |
| 321 | 1.02 | -0.09 | -49.82 | -84.02 |
| 399 | 1.03 | -0.11 | -49.95 | -84.02 |
| 477 | 1.03 | -0.14 | -50.16 | -86 |
| 555 | 1.02 | -0.15 | -50.34 | -82.49 |
| 633 | 1.02 | -0.17 | -50.55 | -77.03 |
| 711 | 1.01 | -0.19 | -50.69 | -73.57 |
| 789 | 1.01 | -0.2 | -50.85 | -70.91 |
| 866 | 1.03 | -0.2 | -50.98 | -68.88 |
| 944 | 1.05 | -0.21 | -51.13 | -67.31 |
| 1022 | 1.07 | -0.2 | -51.28 | -66.42 |
| 1100 | 1.1 | -0.23 | -51.63 | -64.98 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
