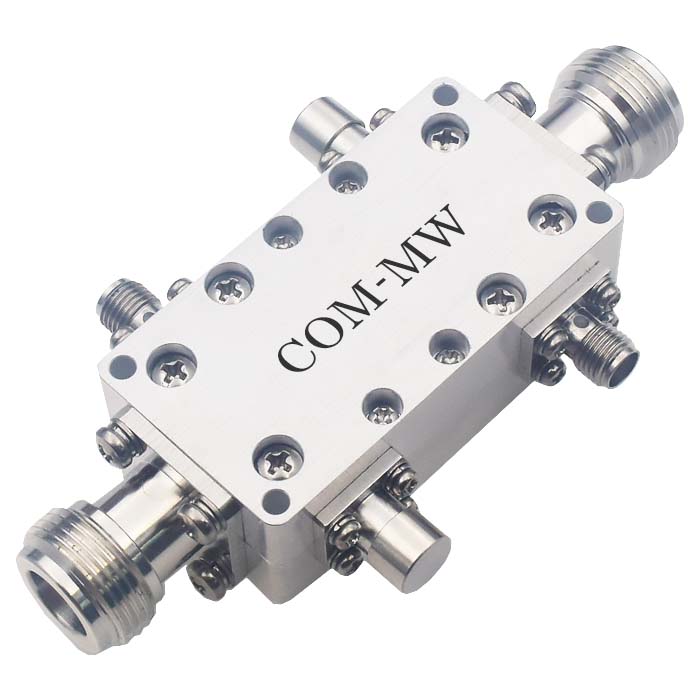

2000~6000MHz, 耦合度50dB, N, SMA, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 0.2 | 0.3 | dB | |
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 18 | 20 | dB | |
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.2 |
| 直通端 | N -K |
| 耦合端 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 500W设计保证 |
| 工作温度 | -55~+75℃设计保证 |

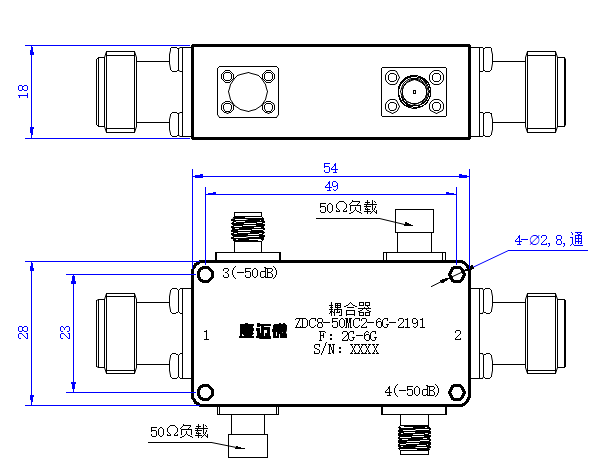

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

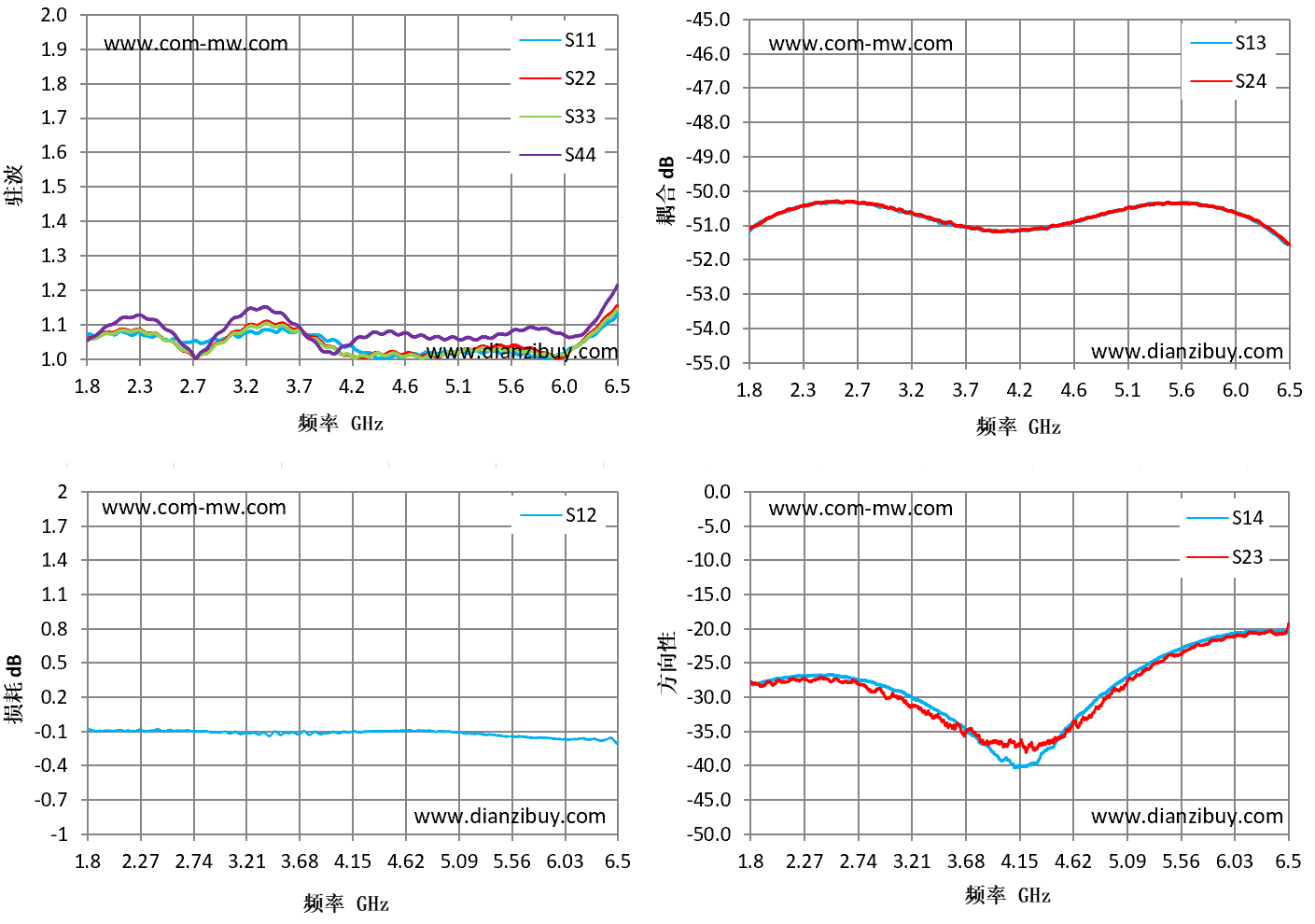

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 1.8 | 1.07 | -0.08 | -51.18 | -27.76 |
| 2.14 | 1.08 | -0.1 | -50.58 | -27.44 |
| 2.47 | 1.06 | -0.1 | -50.35 | -27.34 |
| 2.81 | 1.05 | -0.1 | -50.38 | -28.43 |
| 3.14 | 1.06 | -0.12 | -50.6 | -30.72 |
| 3.48 | 1.08 | -0.11 | -50.93 | -33.51 |
| 3.81 | 1.07 | -0.1 | -51.12 | -36.36 |
| 4.15 | 1.04 | -0.1 | -51.15 | -36.85 |
| 4.49 | 1 | -0.1 | -50.99 | -35.92 |
| 4.82 | 1.02 | -0.1 | -50.72 | -31.43 |
| 5.16 | 1.02 | -0.12 | -50.46 | -27.15 |
| 5.49 | 1.02 | -0.14 | -50.37 | -23.84 |
| 5.83 | 1.01 | -0.16 | -50.45 | -21.72 |
| 6.16 | 1.04 | -0.16 | -50.81 | -20.5 |
| 6.5 | 1.13 | -0.21 | -51.52 | -19.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
