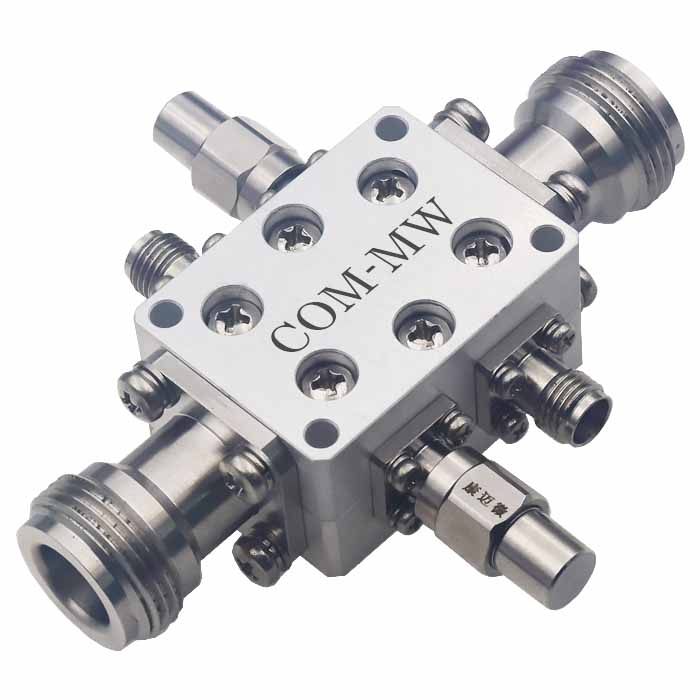

6000~18000MHz, 耦合度50dB, N, SMA, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6000 | ~ | 18000 | MHz |
| 插入损耗 | 0.4 | 0.8 | dB | |
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.5 |
| 直通端 | N -K |
| 耦合端 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -55~+75℃设计保证 |

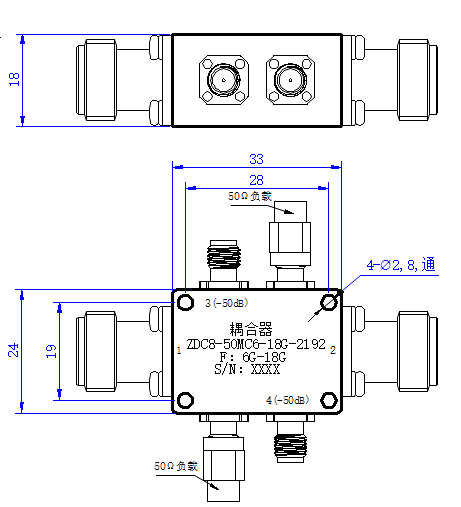

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

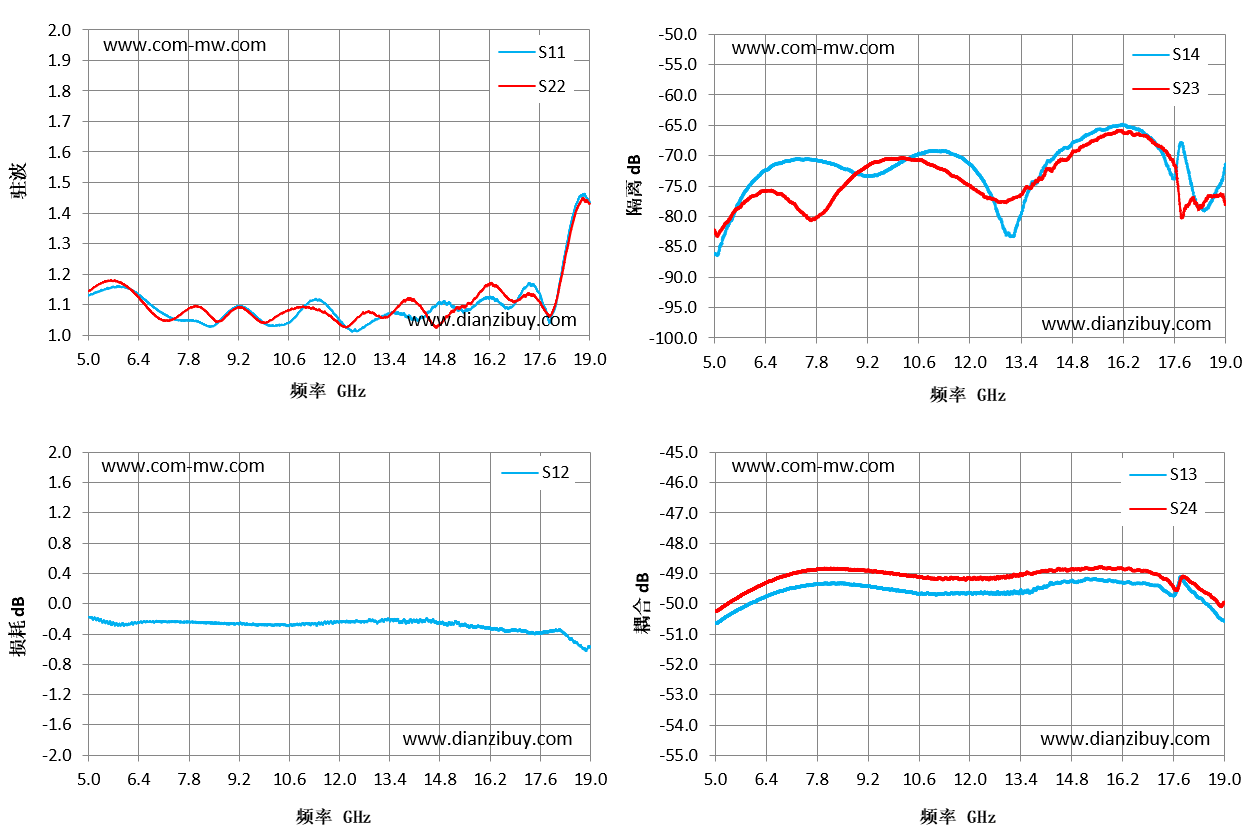

| 频率 GHz | S11 驻波 | S12 损耗 dB | S14 隔离 dB | S13 耦合 dB | S24 耦合 dB |
|---|---|---|---|---|---|
| 5 | 1.13 | -0.17 | -86 | -50.65 | -50.22 |
| 6 | 1.16 | -0.28 | -74.67 | -49.96 | -49.54 |
| 7 | 1.08 | -0.24 | -70.87 | -49.5 | -49.05 |
| 8 | 1.05 | -0.25 | -71.01 | -49.32 | -48.83 |
| 9 | 1.08 | -0.26 | -73.06 | -49.39 | -48.88 |
| 10 | 1.03 | -0.28 | -71.5 | -49.56 | -49.02 |
| 11 | 1.09 | -0.27 | -69.21 | -49.67 | -49.17 |
| 12 | 1.05 | -0.24 | -71.45 | -49.64 | -49.16 |
| 13 | 1.05 | -0.23 | -83.07 | -49.68 | -49.11 |
| 14 | 1.06 | -0.22 | -72.28 | -49.49 | -48.91 |
| 15 | 1.1 | -0.28 | -67.47 | -49.24 | -48.85 |
| 16 | 1.11 | -0.31 | -65.15 | -49.26 | -48.85 |
| 17 | 1.12 | -0.35 | -67.43 | -49.39 | -48.98 |
| 18 | 1.08 | -0.35 | -72.76 | -49.44 | -49.2 |
| 19 | 1.44 | -0.58 | -71.25 | -50.56 | -49.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
