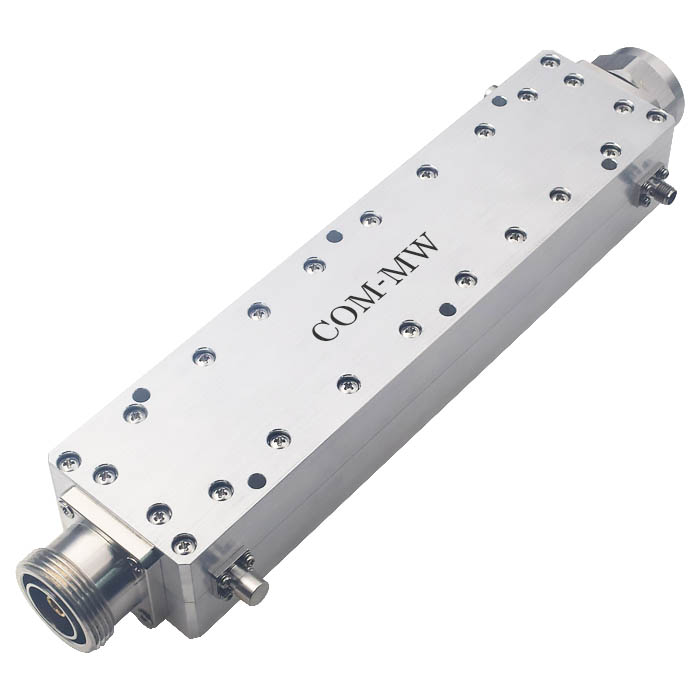

80~1000MHz, 耦合度 50dB, L29, 2500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 80 | ~ | 1000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 46 | 50 | 54 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.6 |
| 接口形式 | L29-JK |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 2500W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

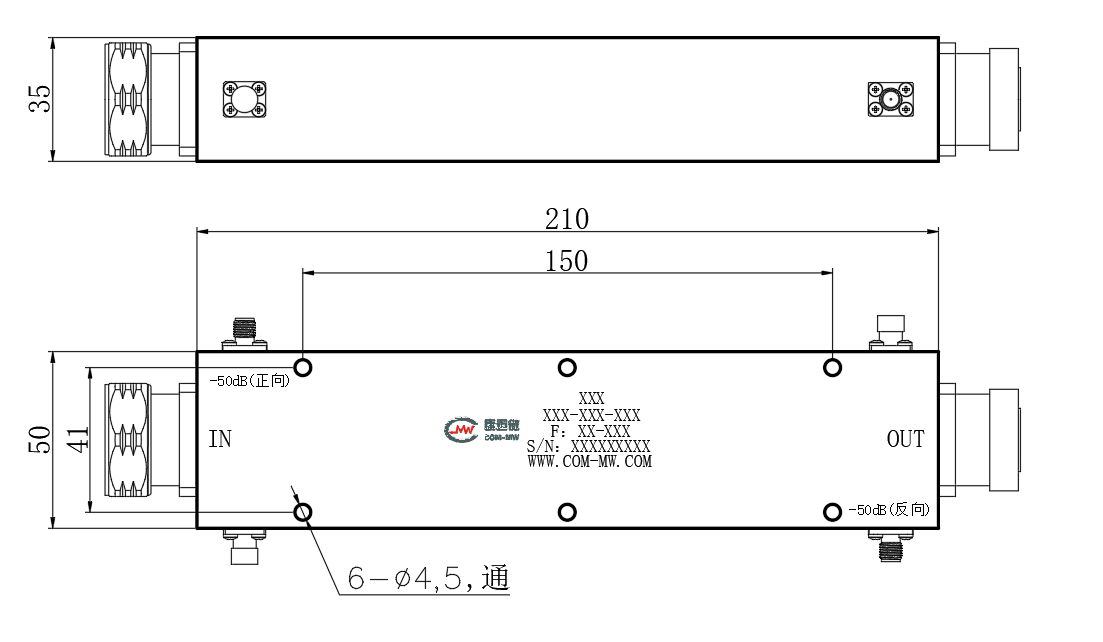

| 输入端口 | IN（L29-J） | OUT（L29-K） |
| 输出端口 | OUT（L29-K） | IN（L29-J） |
| 耦合端口 | -50dB(正向)（SMA-K） | -50dB(反向)（SMA-K） |

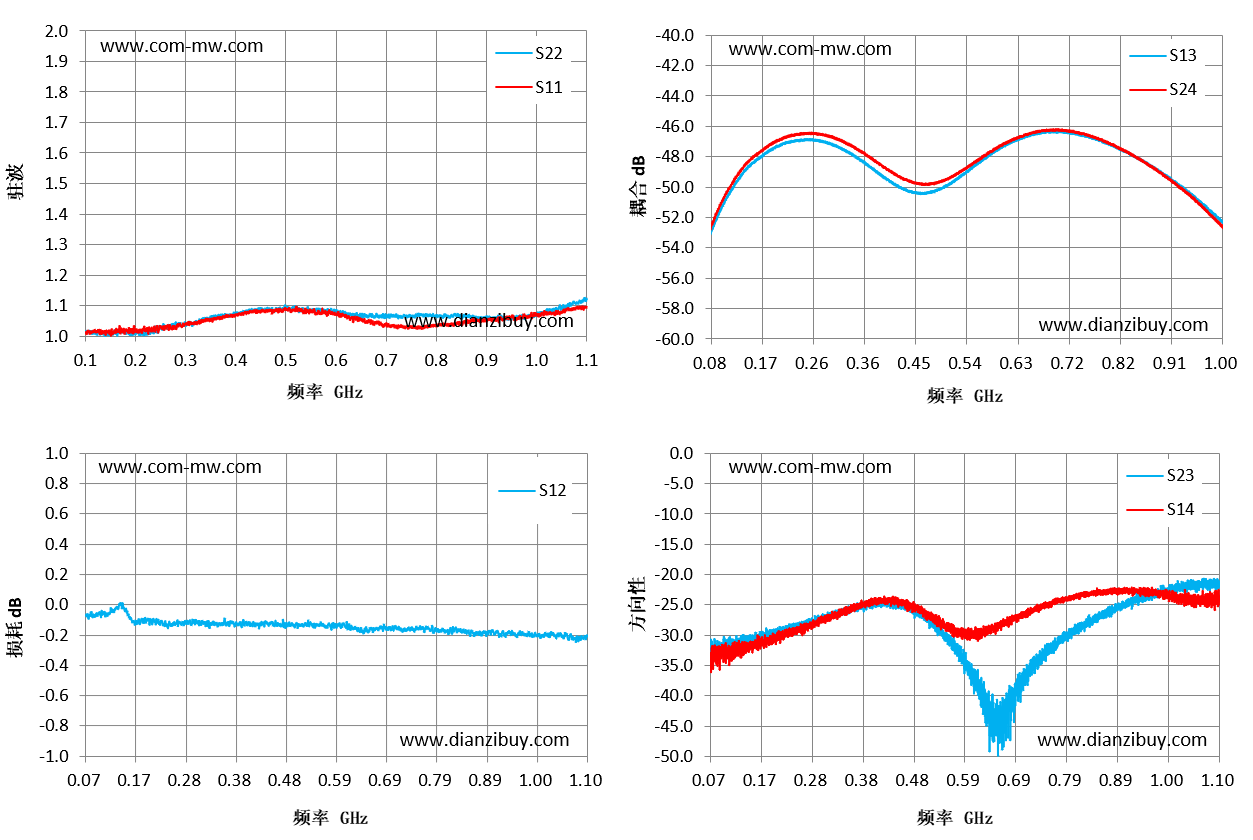

| 频率 GHz | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.07 | 1.02 | -0.07 | -53.92 | -31.02 |
| 0.14 | 1.02 | 0.01 | -48.94 | -31.02 |
| 0.22 | 1.02 | -0.12 | -47.05 | -28.86 |
| 0.29 | 1.03 | -0.11 | -47.08 | -27.21 |
| 0.36 | 1.07 | -0.13 | -48.54 | -25.72 |
| 0.44 | 1.09 | -0.11 | -50.35 | -24.86 |
| 0.51 | 1.09 | -0.13 | -49.77 | -27.61 |
| 0.59 | 1.08 | -0.13 | -47.65 | -35.07 |
| 0.66 | 1.07 | -0.18 | -46.53 | -43.14 |
| 0.73 | 1.06 | -0.16 | -46.46 | -33.9 |
| 0.81 | 1.07 | -0.18 | -47.42 | -29.51 |
| 0.88 | 1.06 | -0.18 | -48.81 | -25.96 |
| 0.95 | 1.06 | -0.19 | -50.64 | -23.88 |
| 1.03 | 1.08 | -0.19 | -53.4 | -22.24 |
| 1.1 | 1.12 | -0.21 | -55.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
