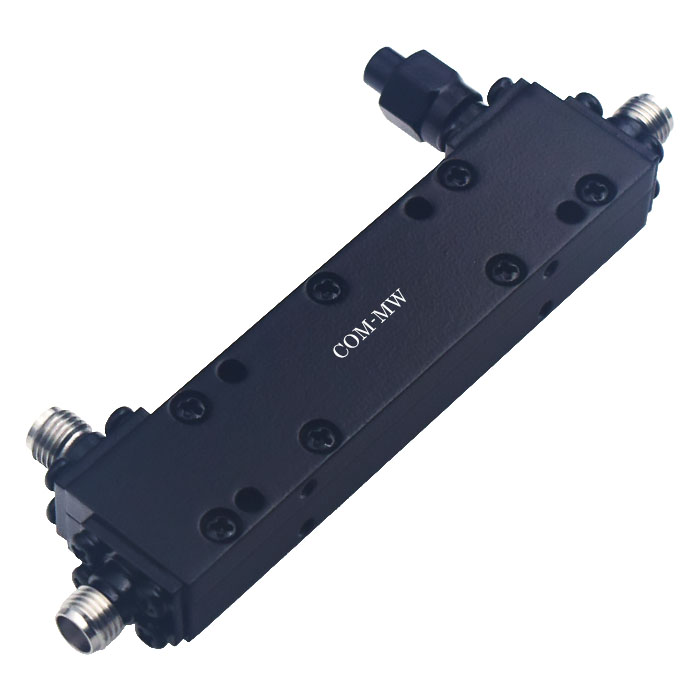

1000~40000MHz, 耦合度10dB, 2.92, 15W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 40000 | MHz |
| 插入损耗 | 2.6 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 耦合度精度 | ±2 | dB | ||
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.7 | |||
| 耦合线驻波比 | 1.8 |

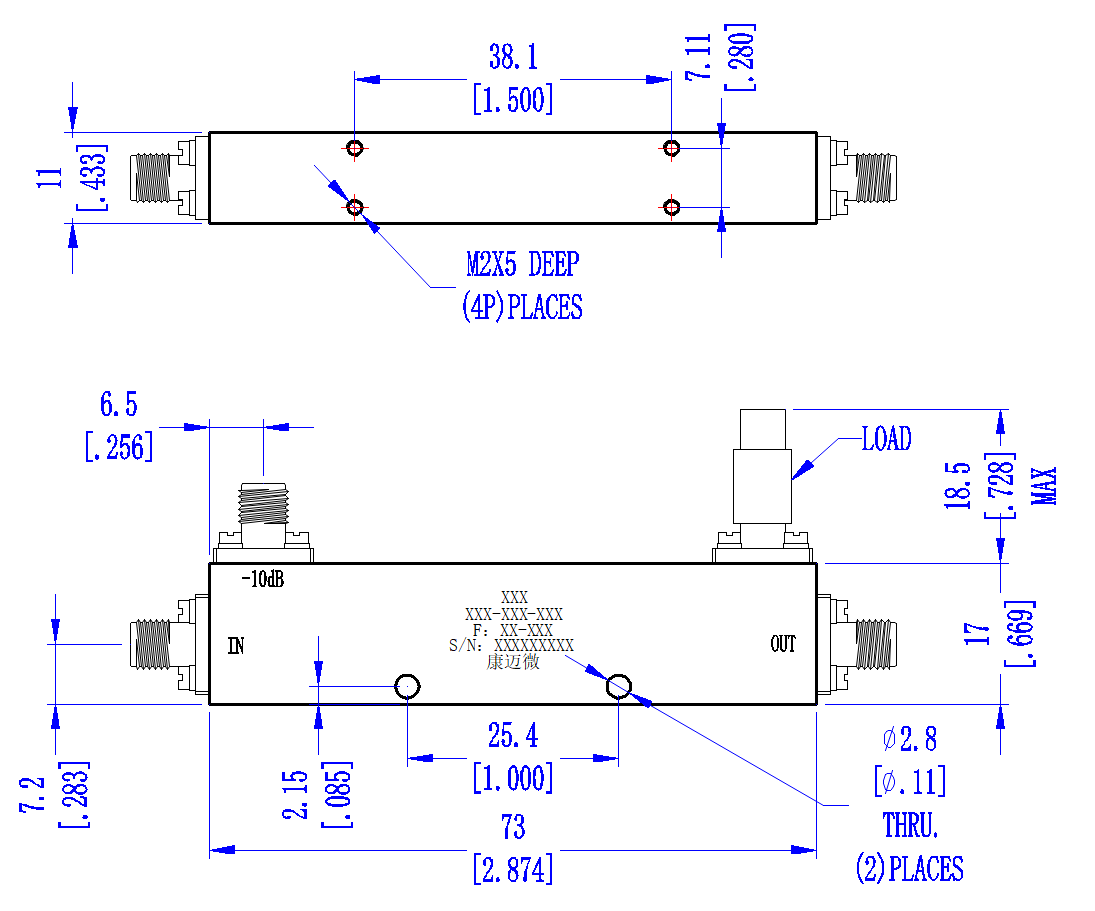

| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 15W |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | -10dB |

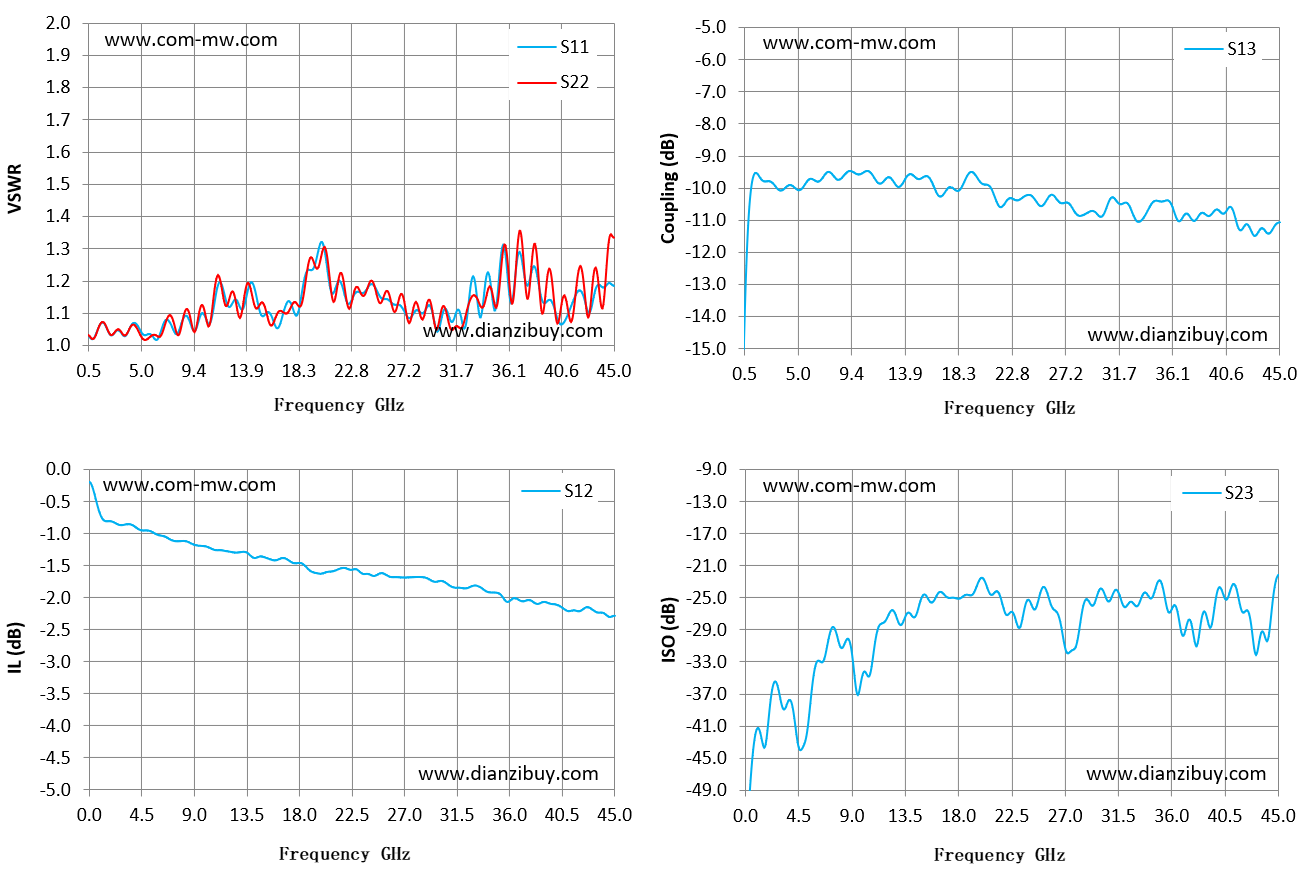

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.5 | 1.03 | 1.03 | -0.39 | -13.84 | -45.89 |
| 3.68 | 1.03 | 1.03 | -0.86 | -10.04 | -37.74 |
| 6.86 | 1.07 | 1.05 | -1.08 | -9.72 | -31 |
| 10.04 | 1.1 | 1.12 | -1.2 | -9.56 | -34.21 |
| 13.21 | 1.13 | 1.09 | -1.28 | -9.94 | -28.22 |
| 16.39 | 1.06 | 1.09 | -1.38 | -10.09 | -24.29 |
| 19.57 | 1.24 | 1.26 | -1.62 | -9.53 | -23.29 |
| 22.75 | 1.14 | 1.13 | -1.55 | -10.31 | -27.55 |
| 25.93 | 1.14 | 1.16 | -1.67 | -10.21 | -26.34 |
| 29.11 | 1.11 | 1.12 | -1.71 | -10.73 | -25.86 |
| 32.29 | 1.05 | 1.07 | -1.85 | -10.45 | -25.78 |
| 35.46 | 1.29 | 1.25 | -2 | -10.38 | -25.68 |
| 38.64 | 1.19 | 1.2 | -2.08 | -10.76 | -26.8 |
| 41.82 | 1.16 | 1.18 | -2.2 | -11.29 | -26.43 |
| 45 | 1.18 | 1.34 | -2.27 | -11.06 | -22.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
