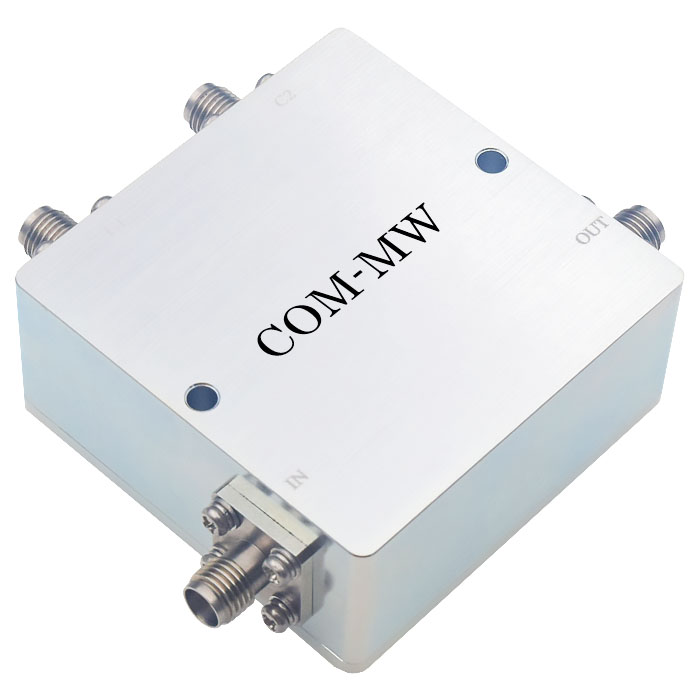

20~1000MHz, 耦合度10.5dB, SMA, 50W, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 1000 | MHz |
| 插入损耗 | 1.3 | dB | ||
| 耦合度 | 9 | 10.5 | 11 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

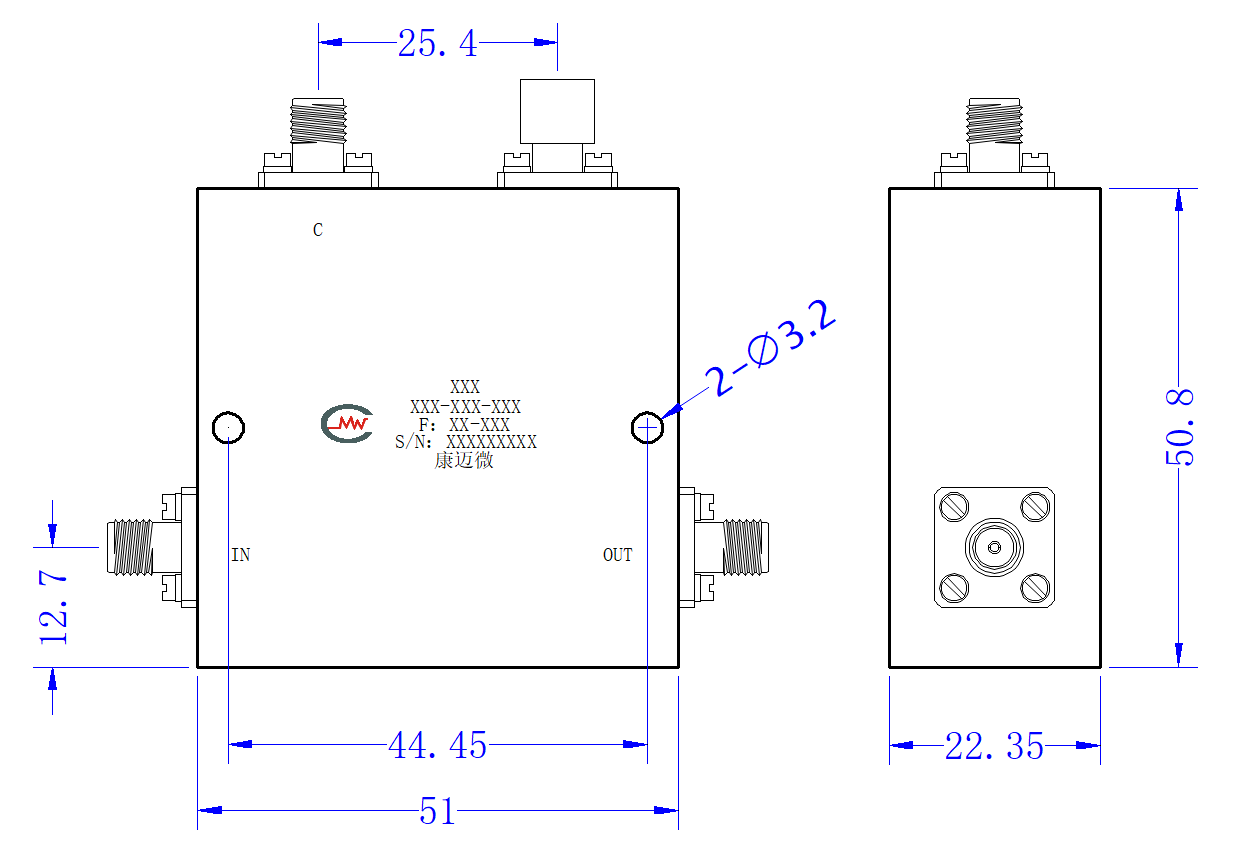

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

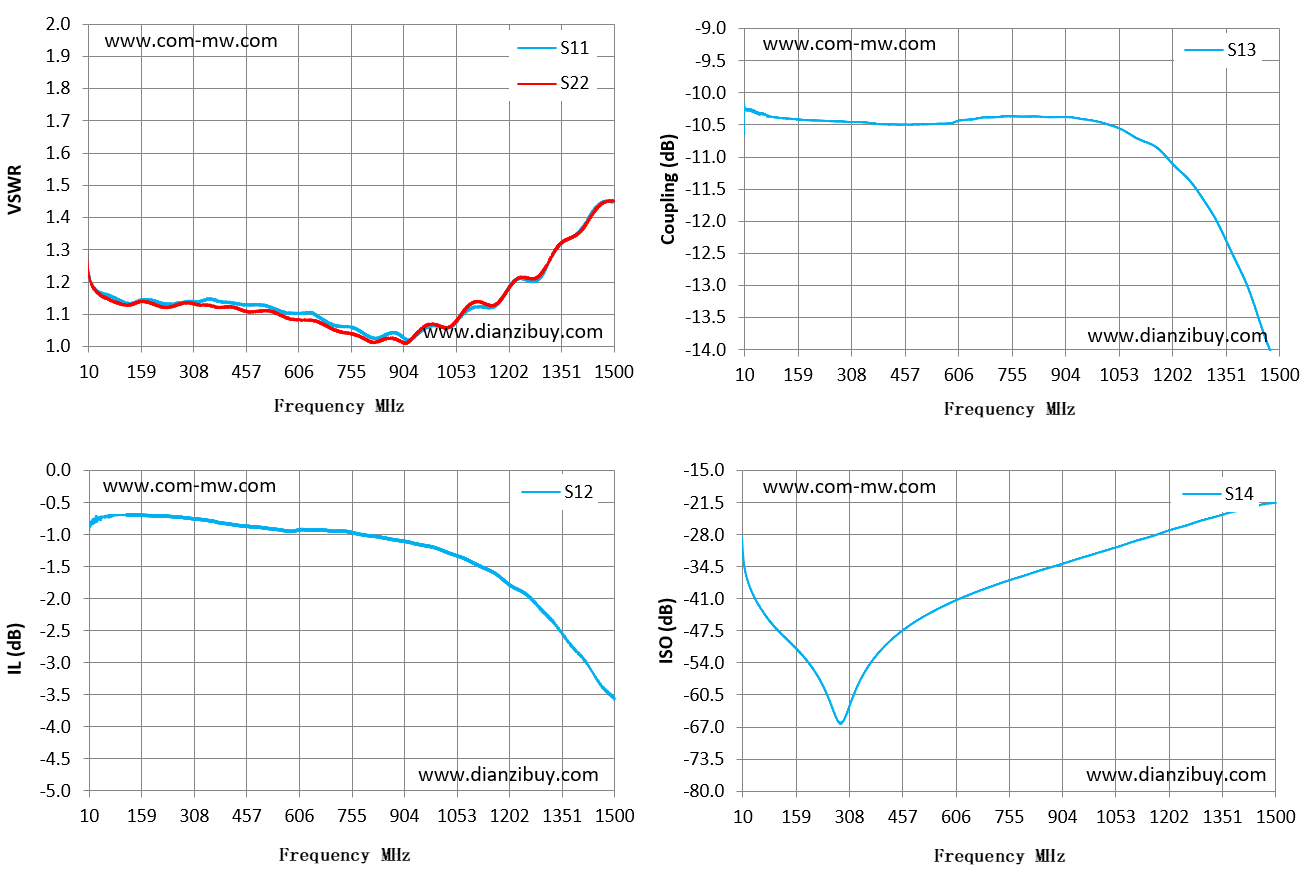

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 10 | 1.22 | 1.22 | -0.89 | -10.26 | -31.65 |
| 116 | 1.14 | 1.13 | -0.69 | -10.4 | -48.01 |
| 223 | 1.13 | 1.12 | -0.71 | -10.44 | -57.13 |
| 329 | 1.14 | 1.13 | -0.76 | -10.46 | -58.93 |
| 436 | 1.13 | 1.12 | -0.86 | -10.5 | -48.64 |
| 542 | 1.12 | 1.1 | -0.92 | -10.48 | -43.57 |
| 649 | 1.1 | 1.08 | -0.93 | -10.41 | -40.03 |
| 755 | 1.06 | 1.04 | -0.97 | -10.37 | -37.25 |
| 861 | 1.04 | 1.03 | -1.07 | -10.38 | -34.83 |
| 968 | 1.06 | 1.07 | -1.18 | -10.42 | -32.46 |
| 1074 | 1.1 | 1.11 | -1.37 | -10.62 | -30.11 |
| 1181 | 1.15 | 1.15 | -1.69 | -10.98 | -27.65 |
| 1287 | 1.21 | 1.22 | -2.14 | -11.66 | -25.25 |
| 1394 | 1.35 | 1.35 | -2.83 | -12.81 | -23.15 |
| 1500 | 1.45 | 1.45 | -3.57 | -14.37 | -21.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
