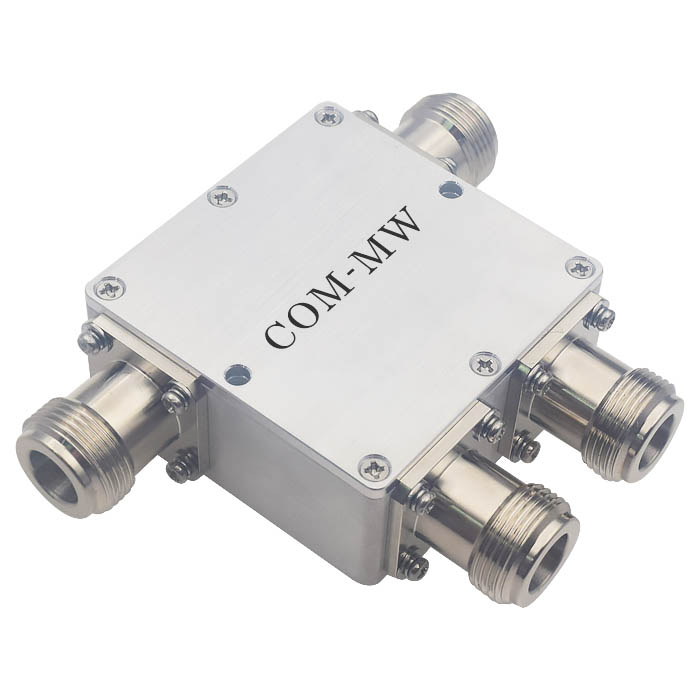

20~678MHz, 耦合度10.5dB, N, 100W, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 678 | MHz |
| 插入损耗 | 1.3 | dB | ||
| 耦合度 | 9 | 10.5 | 11 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

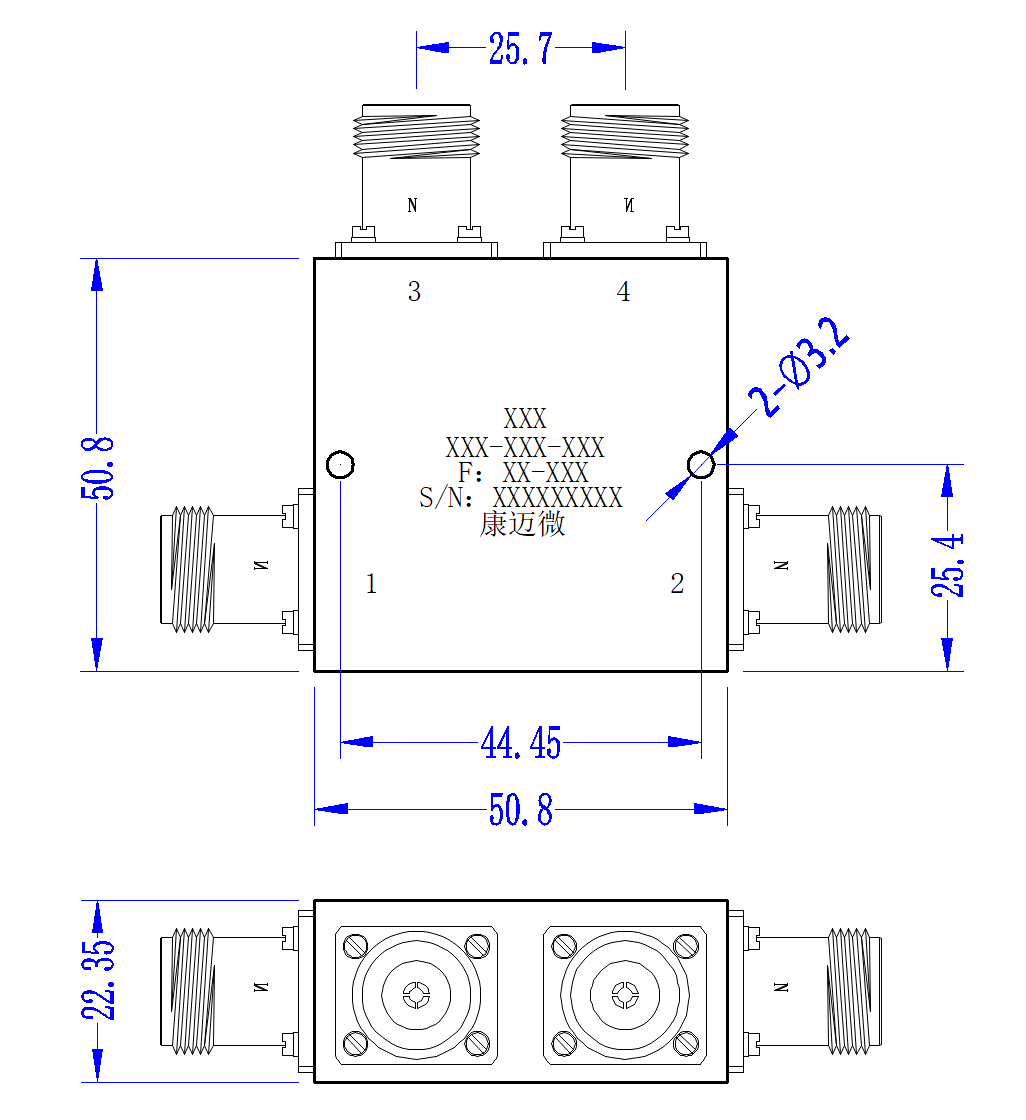

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |

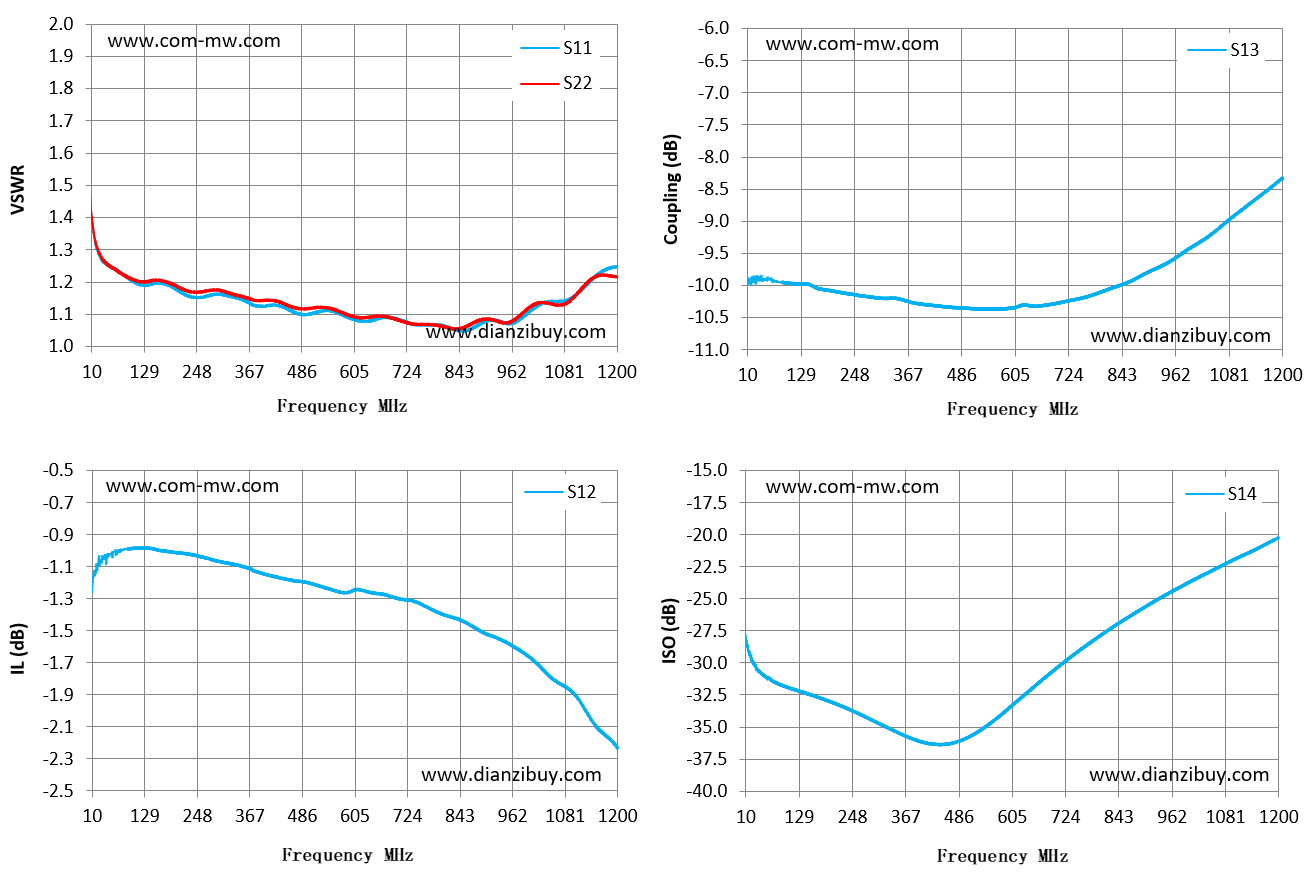

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 10 | 1.39 | 1.4 | -1.23 | -9.98 | -28.22 |
| 95 | 1.21 | 1.21 | -0.99 | -9.96 | -31.81 |
| 180 | 1.19 | 1.2 | -1 | -10.06 | -32.79 |
| 265 | 1.15 | 1.17 | -1.04 | -10.16 | -34.02 |
| 350 | 1.15 | 1.16 | -1.1 | -10.21 | -35.45 |
| 435 | 1.13 | 1.14 | -1.17 | -10.32 | -36.35 |
| 520 | 1.11 | 1.12 | -1.22 | -10.36 | -35.55 |
| 605 | 1.08 | 1.09 | -1.25 | -10.34 | -33.3 |
| 690 | 1.09 | 1.09 | -1.29 | -10.29 | -30.8 |
| 775 | 1.07 | 1.07 | -1.36 | -10.15 | -28.51 |
| 860 | 1.05 | 1.06 | -1.45 | -9.94 | -26.52 |
| 945 | 1.07 | 1.07 | -1.57 | -9.64 | -24.74 |
| 1030 | 1.13 | 1.14 | -1.74 | -9.26 | -23.16 |
| 1115 | 1.17 | 1.17 | -1.94 | -8.79 | -21.69 |
| 1200 | 1.25 | 1.22 | -2.24 | -8.32 | -20.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
