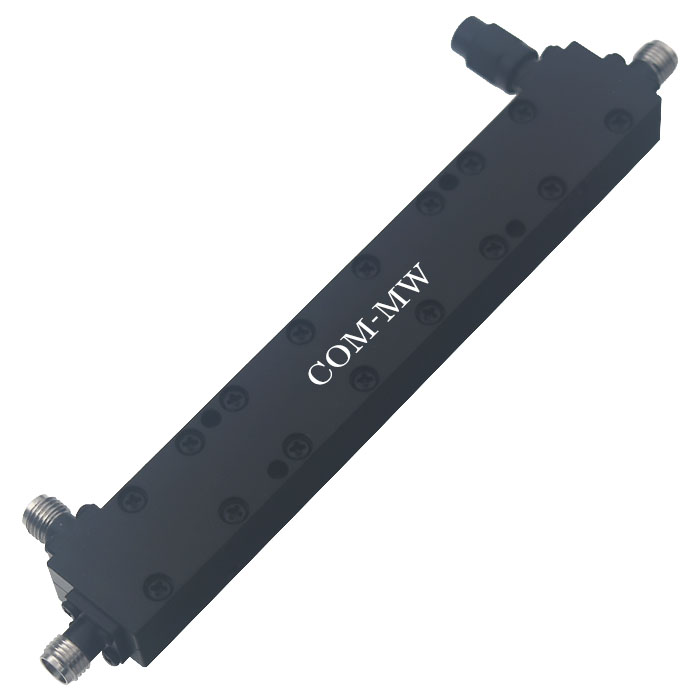

500~26500MHz, 耦合度10dB, 2.92, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 26500 | MHz |
| 插入损耗 | 1.7 | 2.3 | dB | |
| 耦合度 | 9.3 | 10 | 11.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

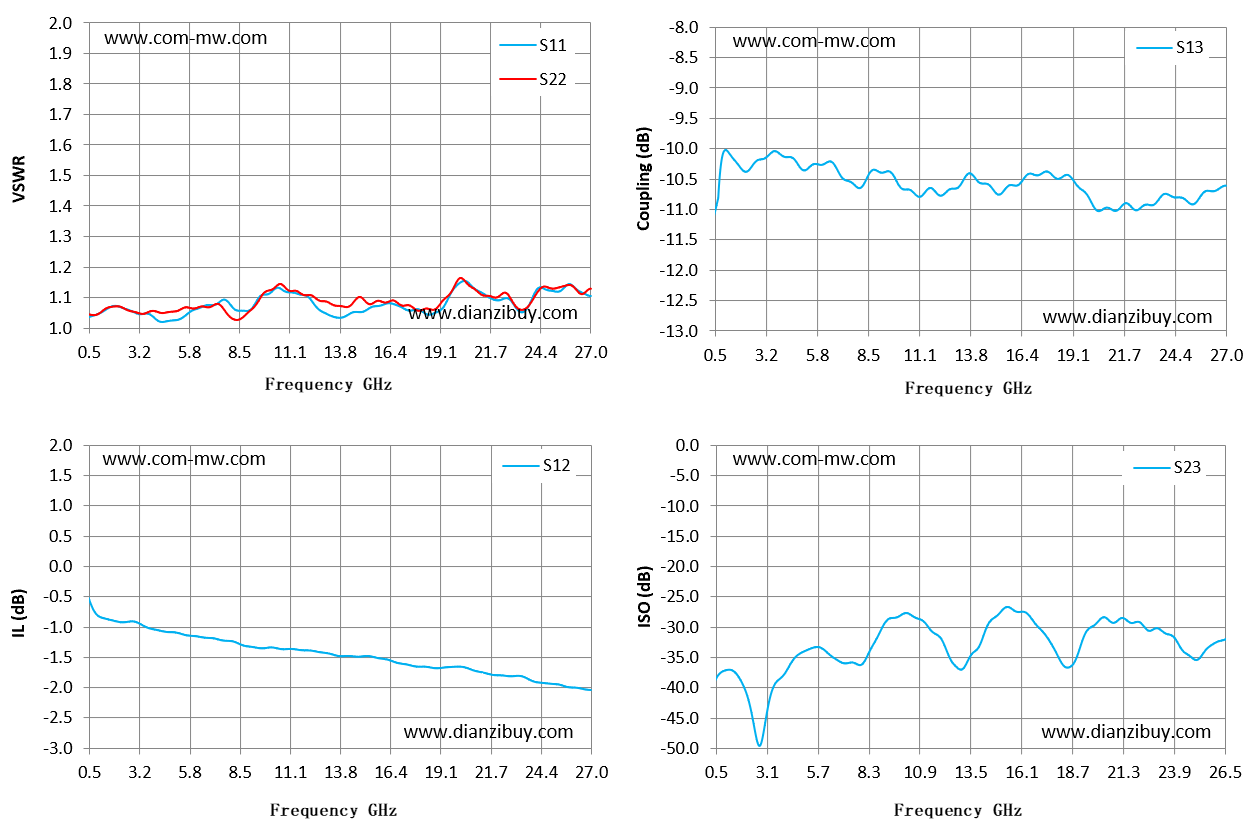

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
| 0.5 | 1.04 | 1.04 | -0.58 | -11.02 | -38.43 |
| 2.39 | 1.06 | 1.06 | -0.91 | -10.3 | -45.61 |
| 4.29 | 1.02 | 1.05 | -1.06 | -10.14 | -36.1 |
| 6.18 | 1.06 | 1.06 | -1.15 | -10.25 | -34.25 |
| 8.07 | 1.07 | 1.03 | -1.23 | -10.64 | -35.65 |
| 9.96 | 1.11 | 1.12 | -1.34 | -10.56 | -27.97 |
| 11.86 | 1.11 | 1.11 | -1.38 | -10.68 | -31.41 |
| 13.75 | 1.03 | 1.07 | -1.48 | -10.41 | -33.88 |
| 15.64 | 1.07 | 1.09 | -1.5 | -10.63 | -27.04 |
| 17.54 | 1.06 | 1.07 | -1.64 | -10.39 | -32.32 |
| 19.43 | 1.09 | 1.1 | -1.66 | -10.65 | -30.68 |
| 21.32 | 1.11 | 1.11 | -1.75 | -11.02 | -28.51 |
| 23.21 | 1.05 | 1.06 | -1.8 | -10.93 | -30.42 |
| 25.11 | 1.12 | 1.13 | -1.94 | -10.9 | -35.37 |
| 27 | 1.1 | 1.13 | -2.04 | -10.61 | -31.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
