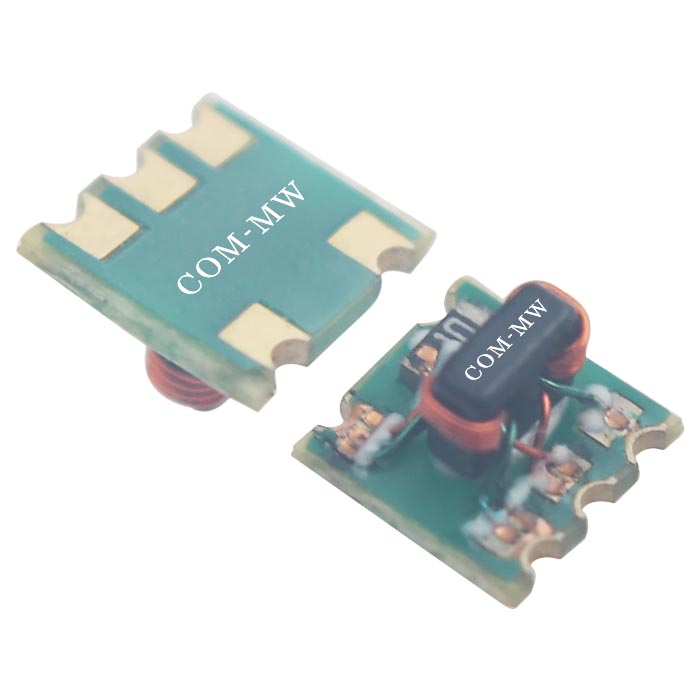

50~2000MHz, 耦合度14dB, 表面贴装, 2W, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，内置负载。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 50 | ~ | 2000 | MHz |
| 插入损耗 | 2.4 | dB | ||
| 耦合度 | 13 | 14 | 15 | dB |
| 方向性 | 6 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |

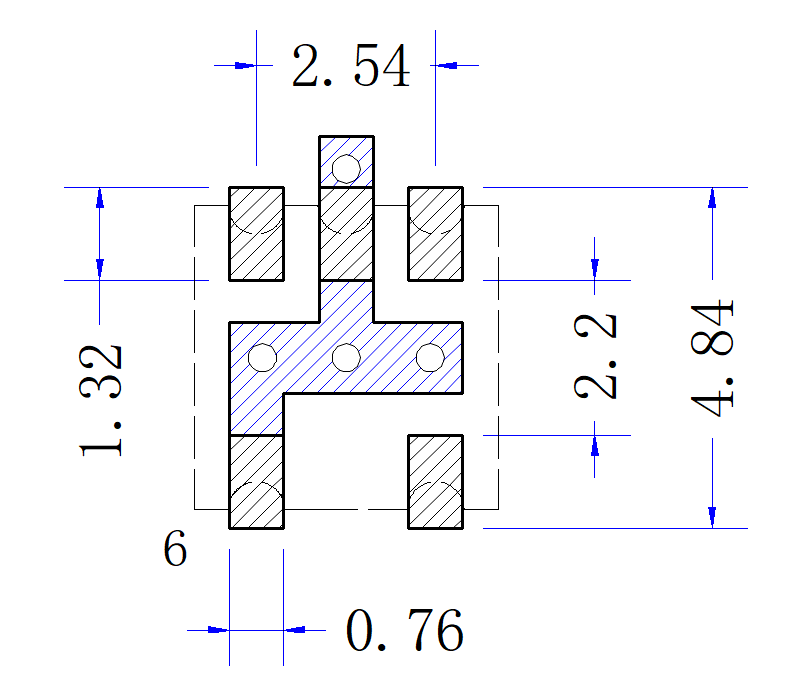

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

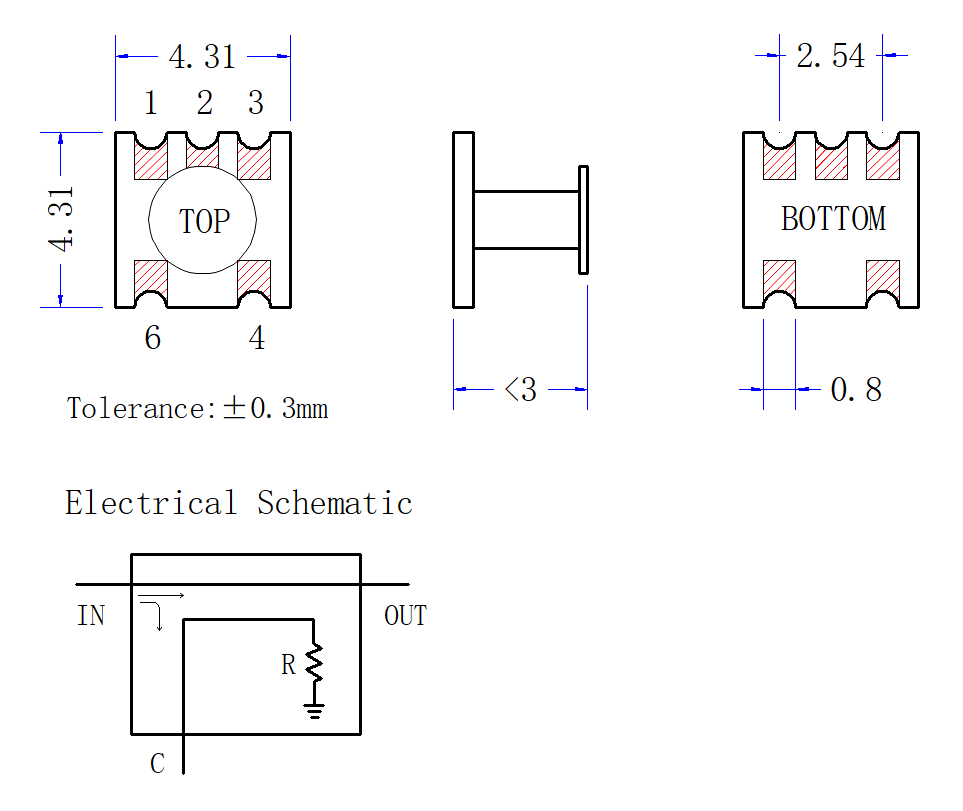

| 输入端口 | 3 |
| 输出端口 | 4 |
| 耦合端口 | 1 |
| 隔离端口 | 2，6 |

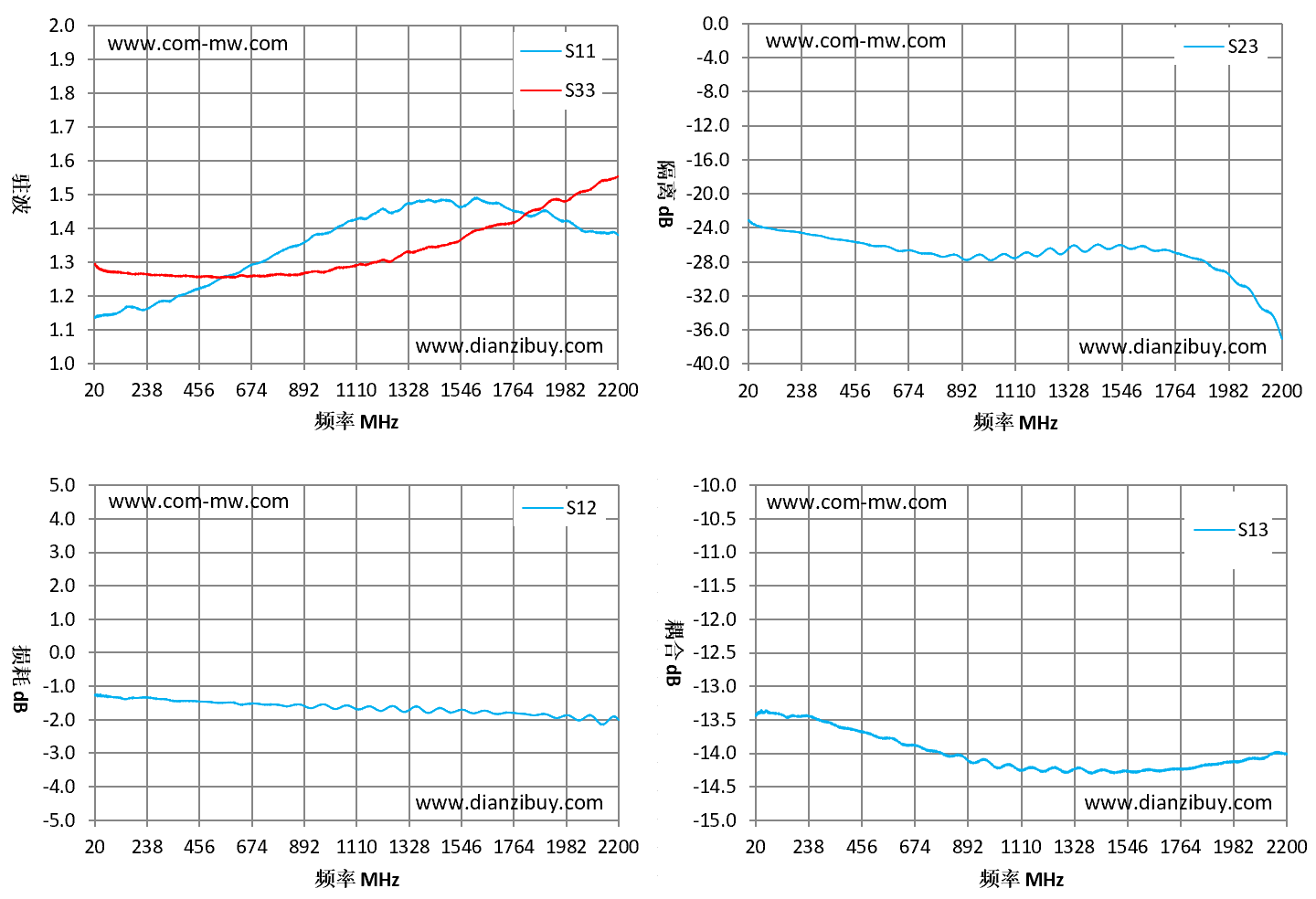

| 频率 MHz | S11 驻波 | S33 驻波 | S23 隔离 dB | S12 损耗 dB | S13 耦合 dB |
| 20 | 1.14 | 1.3 | -23.12 | -1.26 | -13.43 |
| 176 | 1.17 | 1.26 | -24.4 | -1.35 | -13.44 |
| 331 | 1.18 | 1.26 | -25.1 | -1.41 | -13.55 |
| 643 | 1.28 | 1.26 | -26.76 | -1.54 | -13.88 |
| 799 | 1.33 | 1.26 | -27.34 | -1.58 | -14.03 |
| 954 | 1.38 | 1.27 | -27.23 | -1.56 | -14.09 |
| 1110 | 1.43 | 1.29 | -27.58 | -1.69 | -14.25 |
| 1266 | 1.45 | 1.31 | -26.59 | -1.6 | -14.24 |
| 1421 | 1.48 | 1.35 | -26.4 | -1.77 | -14.27 |
| 1733 | 1.46 | 1.41 | -26.65 | -1.79 | -14.23 |
| 1889 | 1.45 | 1.46 | -28.07 | -1.83 | -14.16 |
| 2044 | 1.4 | 1.51 | -30.86 | -2 | -14.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
