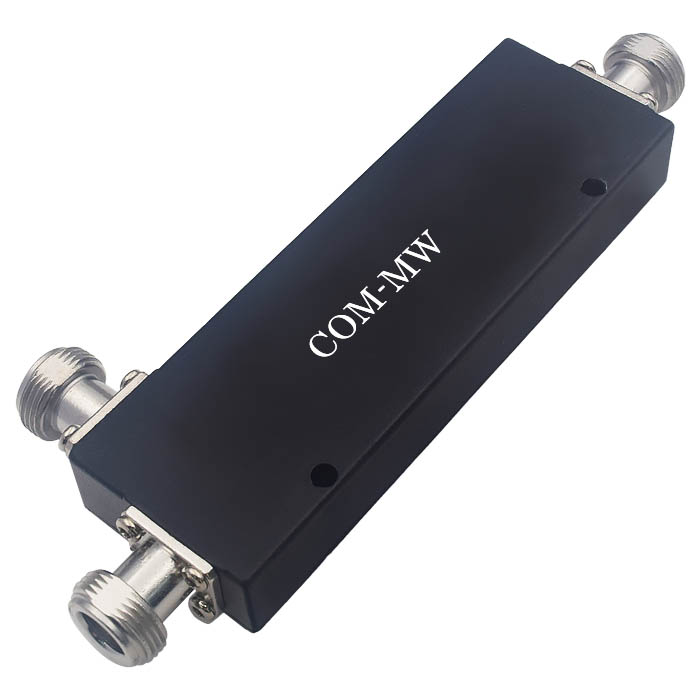

800~2700MHz, 耦合度15dB, N, 200W, 三阶互调140dBc
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
移动通信室内覆盖用。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 2700 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 14 | 15 | 16 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 三阶互调 | -140dBc@43dBm设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | 0.01 | -72.62 | -83.12 |
| 229 | 1.03 | 1.03 | -0.05 | -23.22 | -65.45 |
| 457 | 1.03 | 1.04 | -0.11 | -18 | -57.29 |
| 686 | 1.02 | 1.03 | -0.18 | -15.68 | -52.52 |
| 914 | 1.03 | 1.04 | -0.21 | -14.82 | -49.16 |
| 1143 | 1.04 | 1.07 | -0.23 | -14.81 | -46.43 |
| 1371 | 1.06 | 1.09 | -0.26 | -15.16 | -44.28 |
| 1600 | 1.09 | 1.1 | -0.22 | -15.5 | -42.71 |
| 1829 | 1.11 | 1.09 | -0.23 | -15.3 | -41.87 |
| 2057 | 1.11 | 1.07 | -0.27 | -14.8 | -41.65 |
| 2286 | 1.06 | 1.03 | -0.27 | -14.51 | -41.38 |
| 2514 | 1.04 | 1.03 | -0.26 | -14.65 | -41.29 |
| 2743 | 1.1 | 1.08 | -0.26 | -15.16 | -41.48 |
| 2971 | 1.14 | 1.12 | -0.25 | -15.59 | -40.92 |
| 3200 | 1.12 | 1.1 | -0.3 | -15.4 | -38.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
