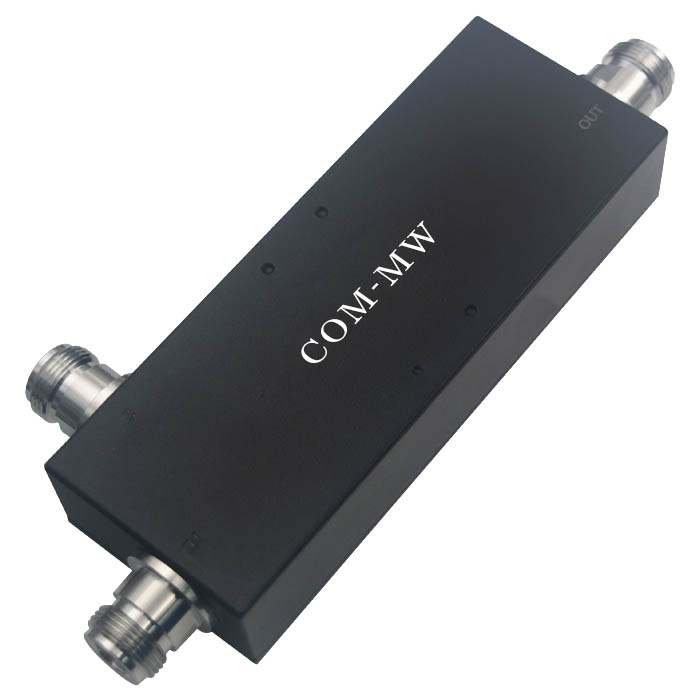

698~3800MHz, 耦合度15dB, N, 300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
移动通信室内盖用。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 3800 | MHz |
| 插入损耗 | 0.44 | dB | ||
| 耦合度 | 13.8 | 15 | 16.2 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| PIM | -153dBc@2*43dBm |

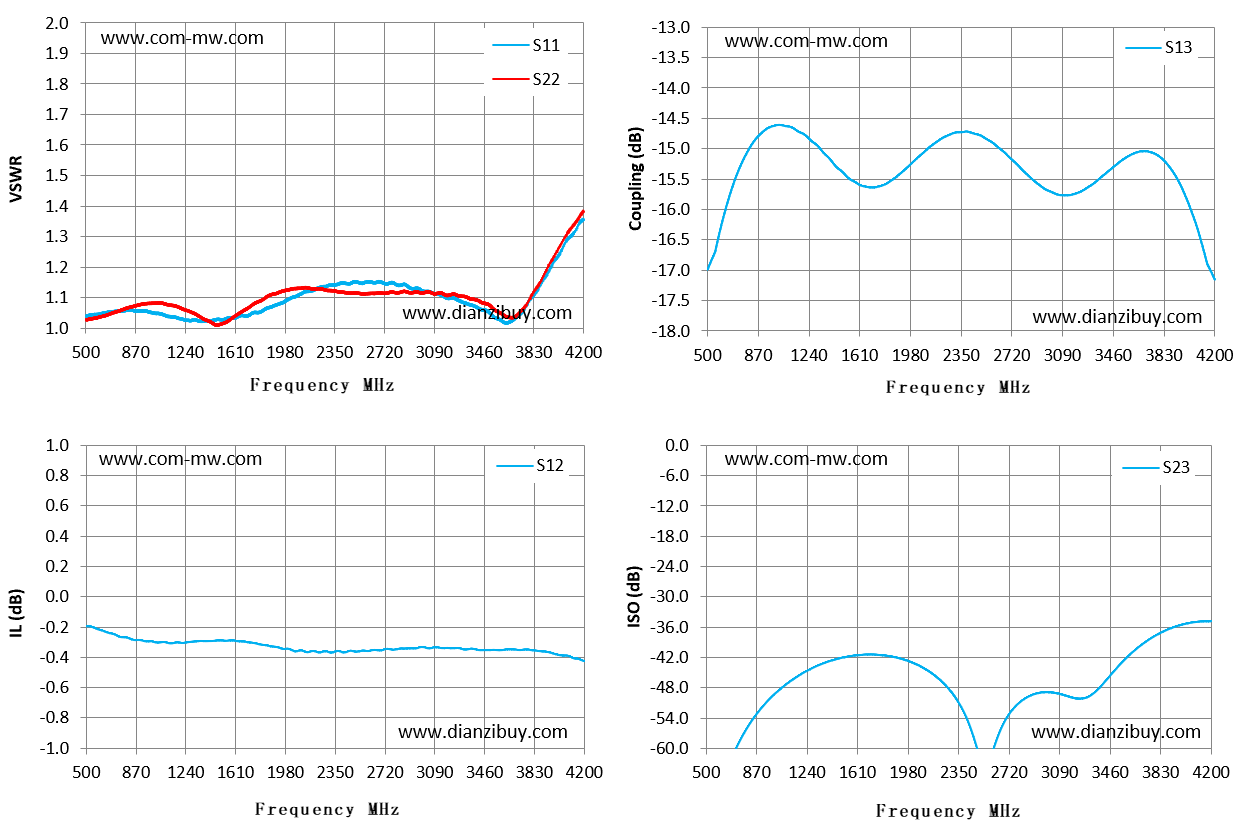

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.04 | 1.03 | -0.19 | -16.99 | -67.52 |
| 764 | 1.06 | 1.06 | -0.27 | -15.17 | -57.67 |
| 1029 | 1.05 | 1.08 | -0.3 | -14.61 | -48.61 |
| 1293 | 1.03 | 1.05 | -0.3 | -14.93 | -43.92 |
| 1557 | 1.03 | 1.02 | -0.29 | -15.53 | -41.75 |
| 1821 | 1.06 | 1.09 | -0.32 | -15.55 | -41.67 |
| 2086 | 1.11 | 1.13 | -0.36 | -15.04 | -44.01 |
| 2350 | 1.14 | 1.12 | -0.36 | -14.73 | -50.94 |
| 2614 | 1.15 | 1.11 | -0.36 | -14.97 | -59.42 |
| 2879 | 1.14 | 1.12 | -0.34 | -15.52 | -49.53 |
| 3143 | 1.11 | 1.11 | -0.34 | -15.76 | -49.64 |
| 3407 | 1.07 | 1.09 | -0.35 | -15.4 | -47.26 |
| 3671 | 1.02 | 1.03 | -0.35 | -15.04 | -39.89 |
| 3936 | 1.18 | 1.2 | -0.37 | -15.54 | -35.91 |
| 4200 | 1.36 | 1.38 | -0.43 | -17.16 | -34.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
