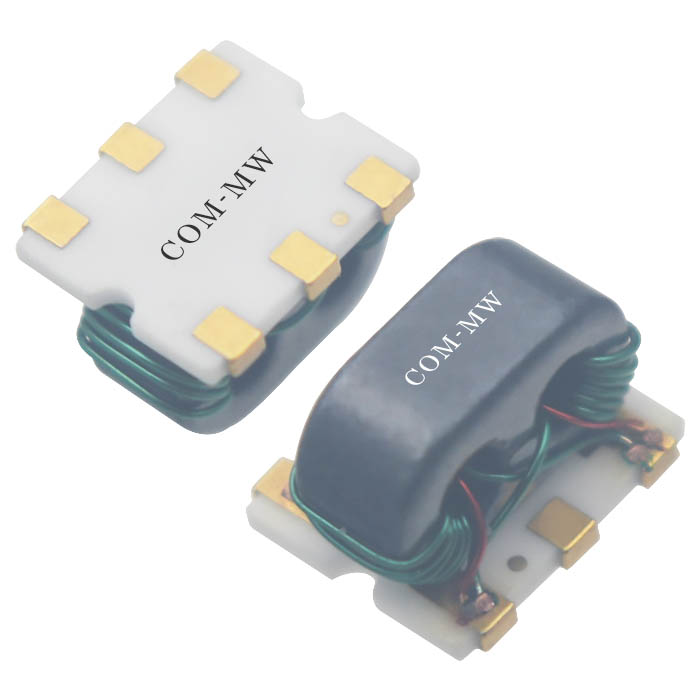

1~30MHz, 耦合度16dB, 表面贴装, 15W, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 30 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 15.2 | 16 | 16.8 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

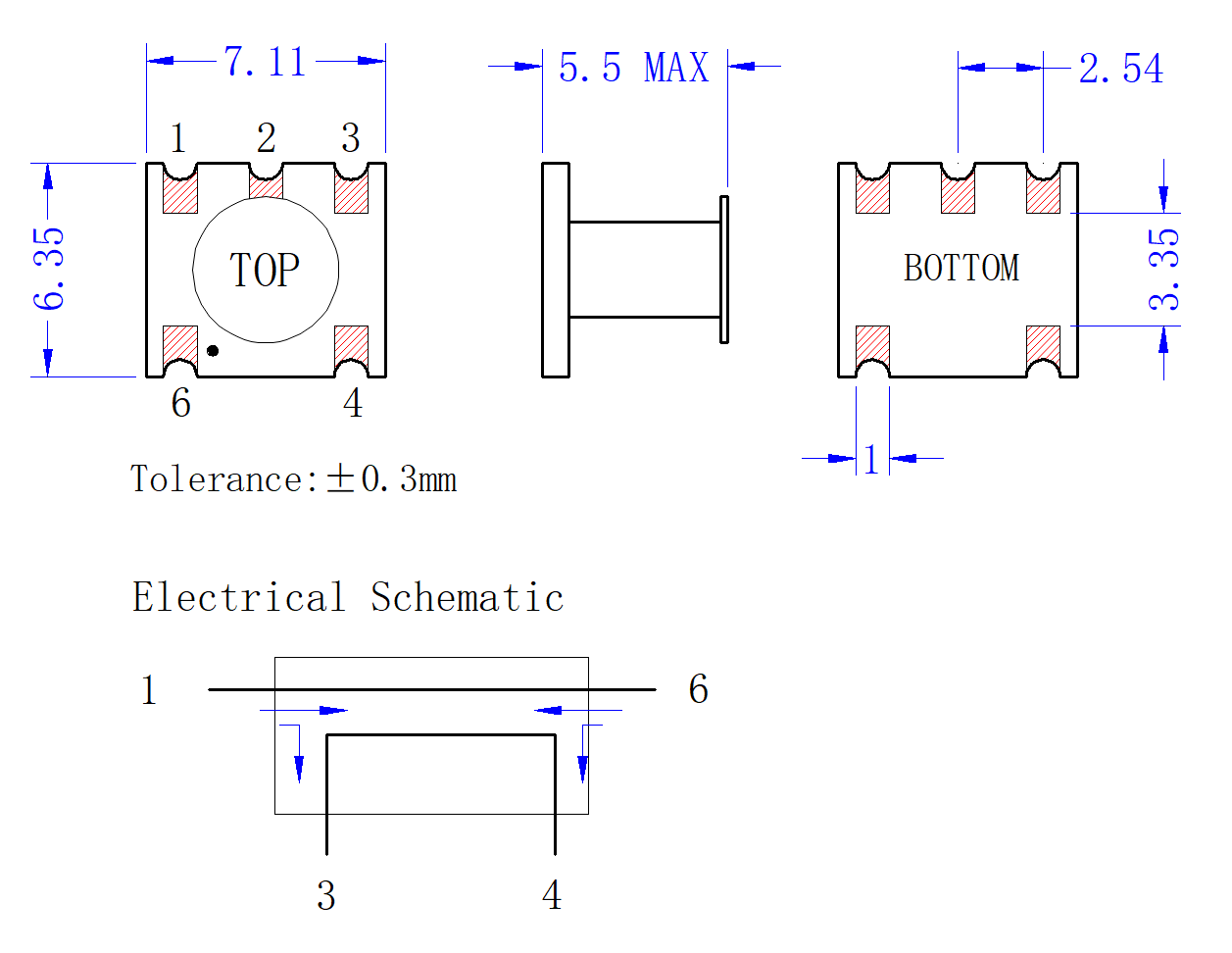

| 输入端口 | 1 | 6 |
| 输出端口 | 6 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 2 | 2 |

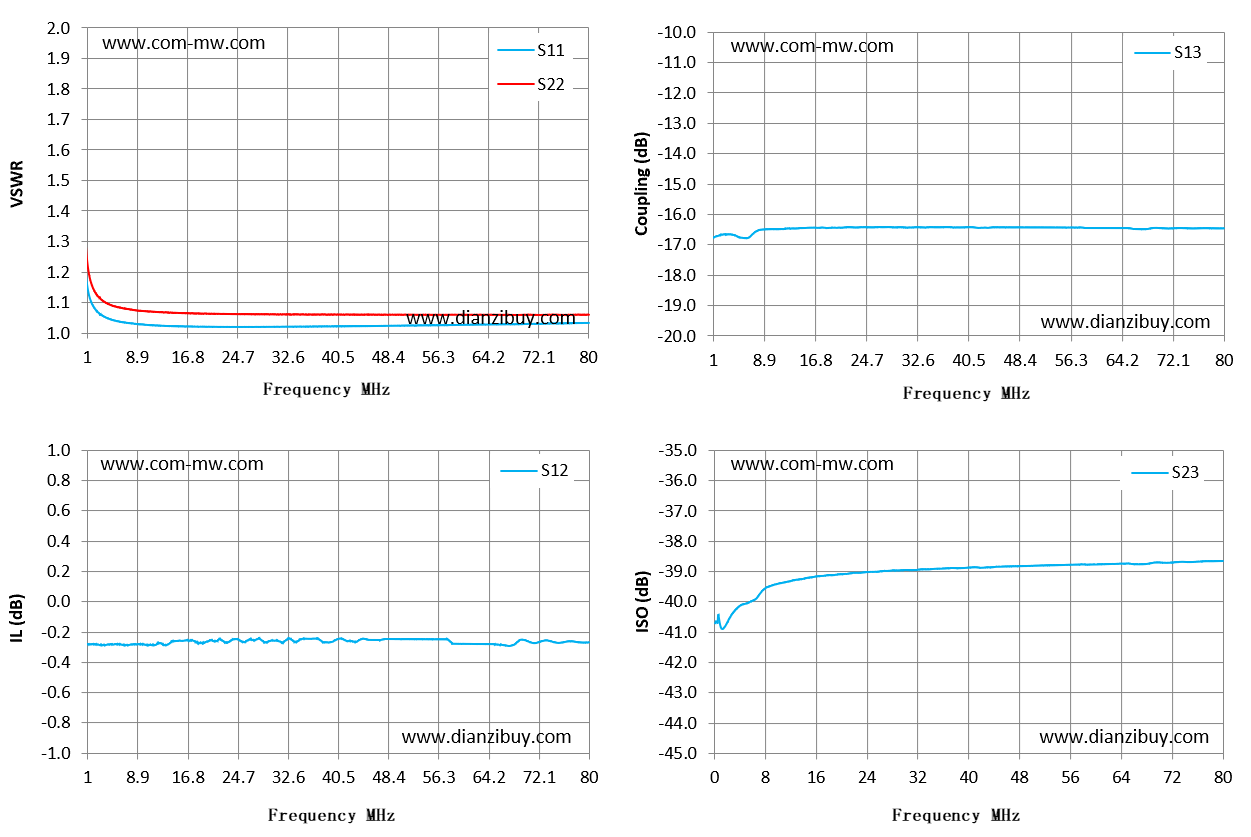

| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|
| 1 | 1.16 | -0.28 | -16.77 | -40.89 |
| 7 | 1.03 | -0.28 | -16.67 | -39.76 |
| 12 | 1.03 | -0.28 | -16.49 | -39.31 |
| 18 | 1.02 | -0.26 | -16.45 | -39.11 |
| 24 | 1.02 | -0.25 | -16.44 | -39.01 |
| 29 | 1.02 | -0.27 | -16.44 | -38.96 |
| 35 | 1.02 | -0.24 | -16.44 | -38.9 |
| 41 | 1.02 | -0.24 | -16.44 | -38.85 |
| 46 | 1.02 | -0.25 | -16.44 | -38.82 |
| 52 | 1.03 | -0.25 | -16.44 | -38.79 |
| 57 | 1.03 | -0.25 | -16.45 | -38.76 |
| 63 | 1.03 | -0.28 | -16.46 | -38.74 |
| 69 | 1.03 | -0.26 | -16.46 | -38.7 |
| 74 | 1.03 | -0.26 | -16.47 | -38.67 |
| 80 | 1.03 | -0.27 | -16.47 | -38.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
