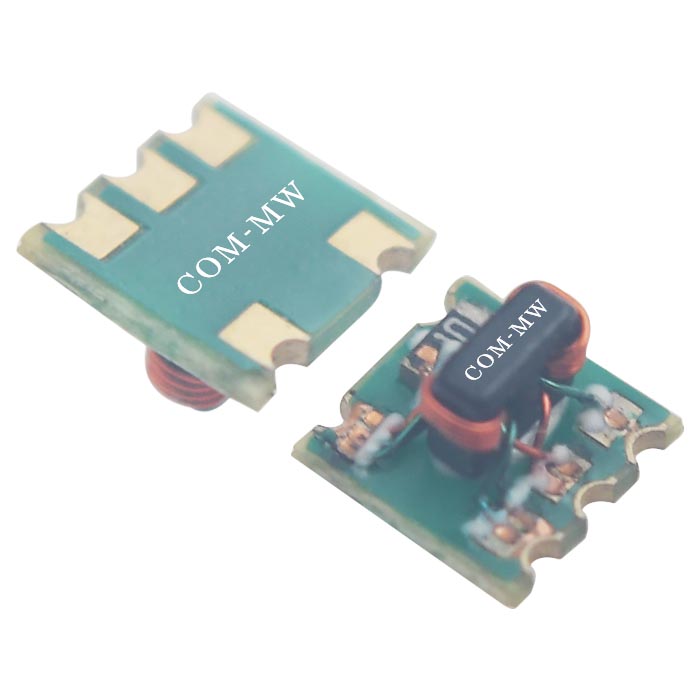

50~2000MHz, 耦合度17dB, 表面贴装, 2W, 工业级, 替代DBTC-17-5+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 50 | ~ | 2000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 16 | 17 | 18 | dB |
| 方向性 | 6 | 10 | dB | |
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代DBTC-17-5+ |

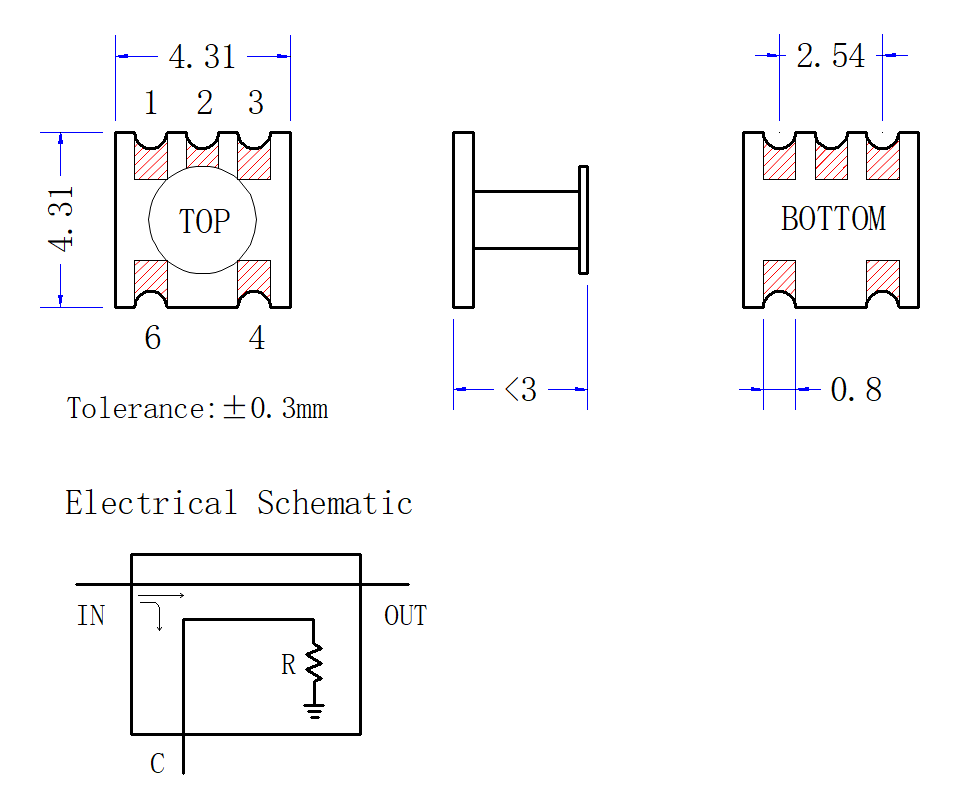

| 输入端口 | 3 |
| 输出端口 | 4 |
| 耦合端口 | 1 |
| 隔离端口 | 2，6 |

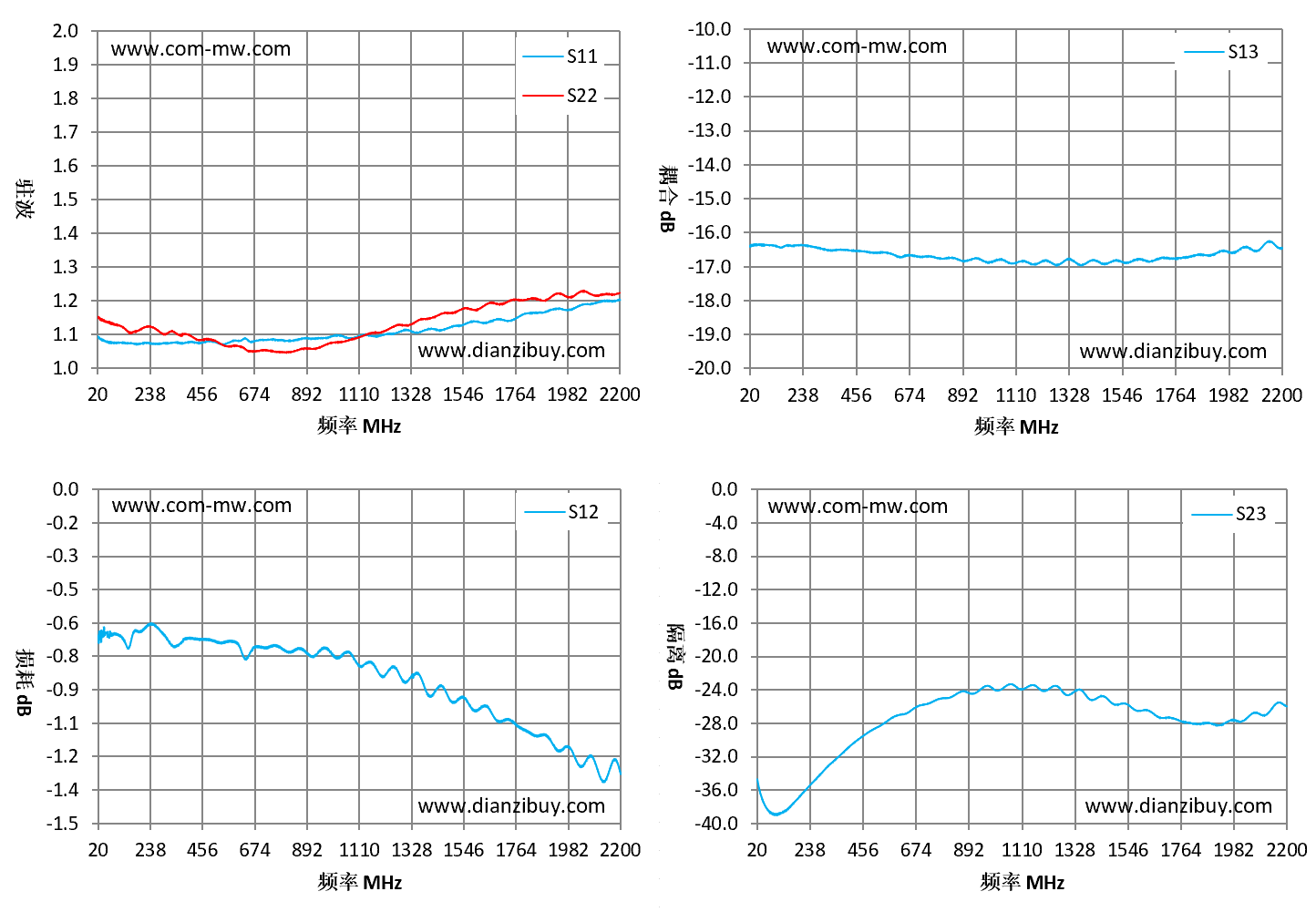

| 频率 MHz | S11 驻波 | S22 驻波 | S13 耦合 dB | S12 损耗 dB | S23 隔离 dB |
| 20 | 1.09 | 1.15 | -16.39 | -0.66 | -34.69 |
| 176 | 1.07 | 1.11 | -16.37 | -0.63 | -37.38 |
| 331 | 1.07 | 1.11 | -16.5 | -0.7 | -32.61 |
| 487 | 1.08 | 1.08 | -16.55 | -0.68 | -28.88 |
| 799 | 1.08 | 1.05 | -16.77 | -0.72 | -24.97 |
| 954 | 1.09 | 1.06 | -16.77 | -0.72 | -23.6 |
| 1110 | 1.09 | 1.09 | -16.9 | -0.79 | -23.9 |
| 1266 | 1.1 | 1.13 | -16.95 | -0.81 | -23.78 |
| 1421 | 1.11 | 1.15 | -16.82 | -0.92 | -24.92 |
| 1733 | 1.14 | 1.2 | -16.76 | -1.03 | -27.38 |
| 1889 | 1.17 | 1.2 | -16.67 | -1.1 | -28 |
| 2044 | 1.19 | 1.23 | -16.42 | -1.24 | -27.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
