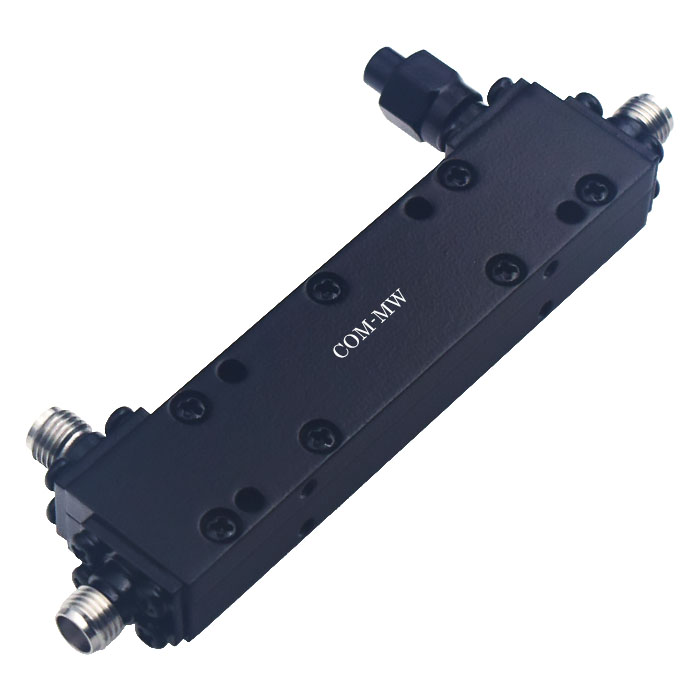

工作频率1000~40000MHz, 耦合度20dB, 接口形式2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 40000 | MHz |
| 插入损耗 | 2.2 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 耦合度精度 | ±2 | dB | ||
| 方向性 | 10 | dB | ||
| 驻波比 | 1.6 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W |
| 工作温度 | -30~+70℃设计保证 |
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.9 | 1.05 | 1.04 | -0.32 | -22.39 | -55.37 |
| 4.05 | 1.08 | 1.08 | -0.49 | -20.53 | -43.07 |
| 7.2 | 1.07 | 1.06 | -0.85 | -20.73 | -40.48 |
| 10.35 | 1.09 | 1.07 | -0.9 | -20.66 | -37.84 |
| 13.5 | 1.08 | 1.06 | -0.94 | -20.76 | -36.08 |
| 16.65 | 1.08 | 1.09 | -1 | -20.84 | -37.18 |
| 19.8 | 1.11 | 1.11 | -1.05 | -21.07 | -31.84 |
| 22.95 | 1.12 | 1.08 | -1.17 | -21.03 | -36.61 |
| 26.1 | 1.18 | 1.17 | -1.33 | -21.41 | -32.62 |
| 29.25 | 1.13 | 1.17 | -1.41 | -21.44 | -34.64 |
| 32.4 | 1.16 | 1.19 | -1.54 | -21.36 | -34.4 |
| 35.55 | 1.19 | 1.22 | -1.64 | -21.07 | -35.64 |
| 38.7 | 1.13 | 1.12 | -1.79 | -20.96 | -30.02 |
| 41.85 | 1.13 | 1.11 | -1.89 | -21.7 | -28.65 |
| 45 | 1.17 | 1.19 | -2.07 | -21.2 | -29.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
