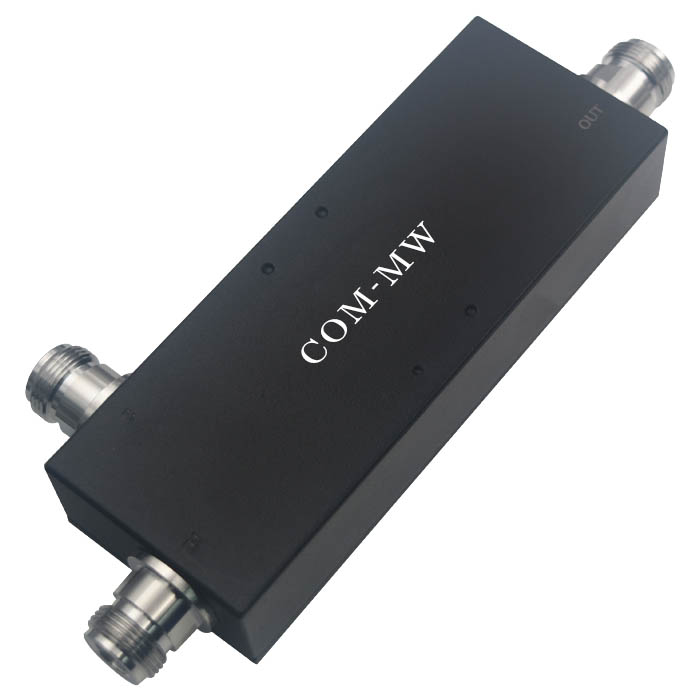

698~3800MHz, 耦合度20dB, N, 300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
移动通信室内盖用。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 3800 | MHz |
| 插入损耗 | 0.34 | dB | ||
| 耦合度 | 18.7 | 20 | 21.3 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| PIM | -153dBc@2*43dBm |

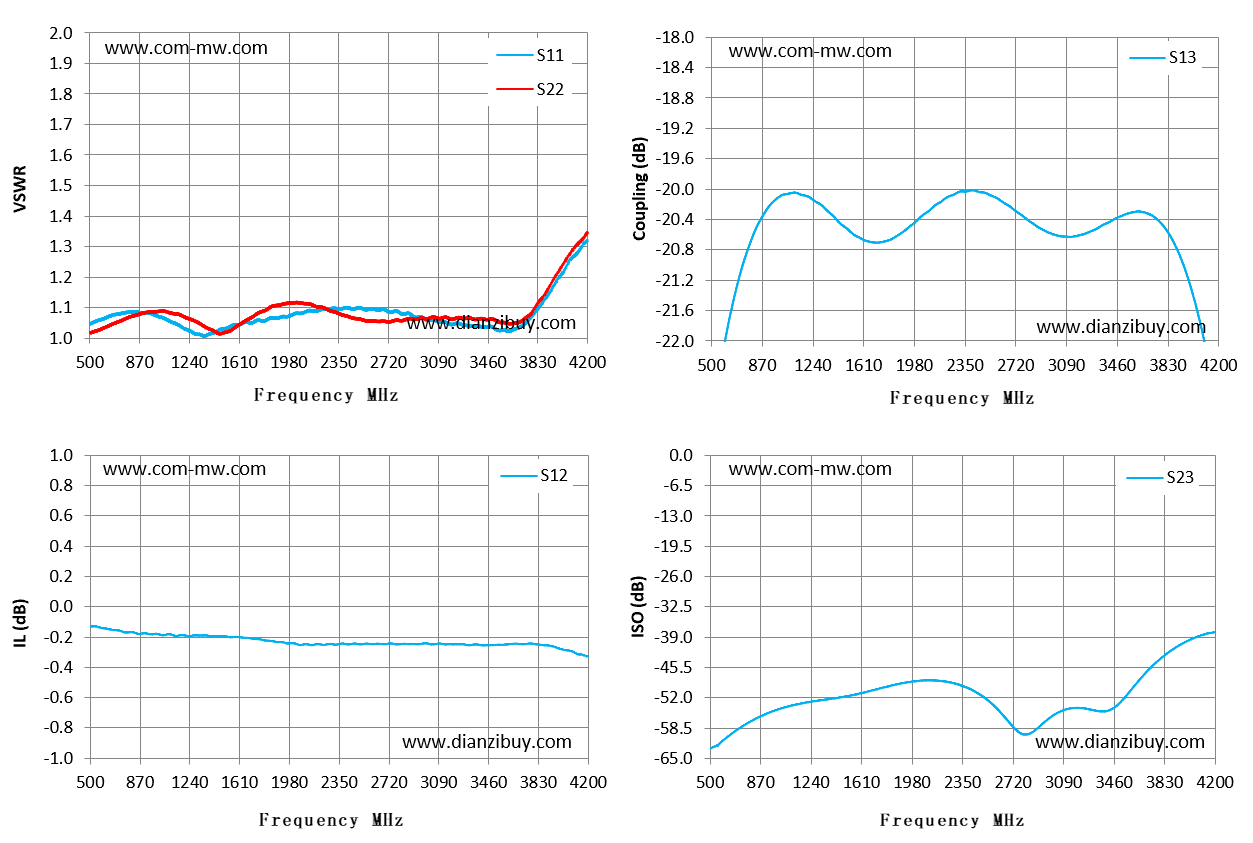

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.05 | 1.02 | -0.13 | -22.74 | -62.92 |
| 764 | 1.08 | 1.06 | -0.17 | -20.8 | -57.66 |
| 1029 | 1.07 | 1.09 | -0.19 | -20.07 | -54.23 |
| 1293 | 1.01 | 1.05 | -0.19 | -20.2 | -52.62 |
| 1557 | 1.04 | 1.03 | -0.2 | -20.62 | -51.37 |
| 1821 | 1.06 | 1.09 | -0.23 | -20.65 | -49.46 |
| 2086 | 1.08 | 1.11 | -0.25 | -20.29 | -48.31 |
| 2350 | 1.1 | 1.08 | -0.25 | -20.03 | -49.49 |
| 2614 | 1.09 | 1.06 | -0.25 | -20.16 | -54.73 |
| 2879 | 1.08 | 1.06 | -0.25 | -20.5 | -59.04 |
| 3143 | 1.05 | 1.07 | -0.25 | -20.63 | -54.29 |
| 3407 | 1.04 | 1.06 | -0.25 | -20.43 | -54.86 |
| 3671 | 1.03 | 1.05 | -0.25 | -20.32 | -47.31 |
| 3936 | 1.16 | 1.18 | -0.26 | -20.97 | -40.79 |
| 4200 | 1.32 | 1.35 | -0.33 | -22.73 | -37.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
