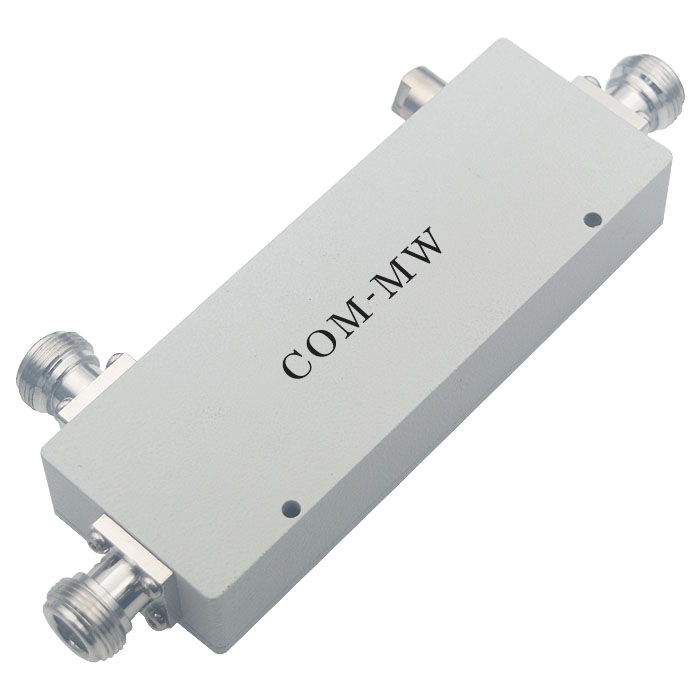

698~6000MHz, 耦合度20dB, N, 300W, PIM-150dBc
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀铜锡锌 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -25~+55℃设计保证 |
| PIM | -150dBc@2*43dBm |
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|
| 0.5 | 1.08 | -0.05 | -21.95 | -47.47 |
| 0.93 | 1.1 | -0.07 | -19.28 | -45.54 |
| 1.36 | 1.05 | -0.07 | -20.08 | -54.04 |
| 1.79 | 1.17 | -0.07 | -20.91 | -41.64 |
| 2.21 | 1.06 | -0.08 | -19.39 | -39.72 |
| 2.64 | 1.1 | -0.09 | -18.86 | -43.08 |
| 3.07 | 1.1 | -0.1 | -20.15 | -38.48 |
| 3.5 | 1.06 | -0.1 | -20.43 | -37.79 |
| 3.93 | 1.12 | -0.14 | -19.14 | -43.7 |
| 4.36 | 1.06 | -0.13 | -19.28 | -40.7 |
| 4.79 | 1.13 | -0.14 | -20.44 | -40.38 |
| 5.21 | 1.07 | -0.16 | -19.8 | -42.23 |
| 5.64 | 1.06 | -0.19 | -19.18 | -37.32 |
| 6.07 | 1.21 | -0.26 | -22.24 | -38.64 |
| 6.5 | 1.47 | -0.33 | -46.67 | -53.6 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
