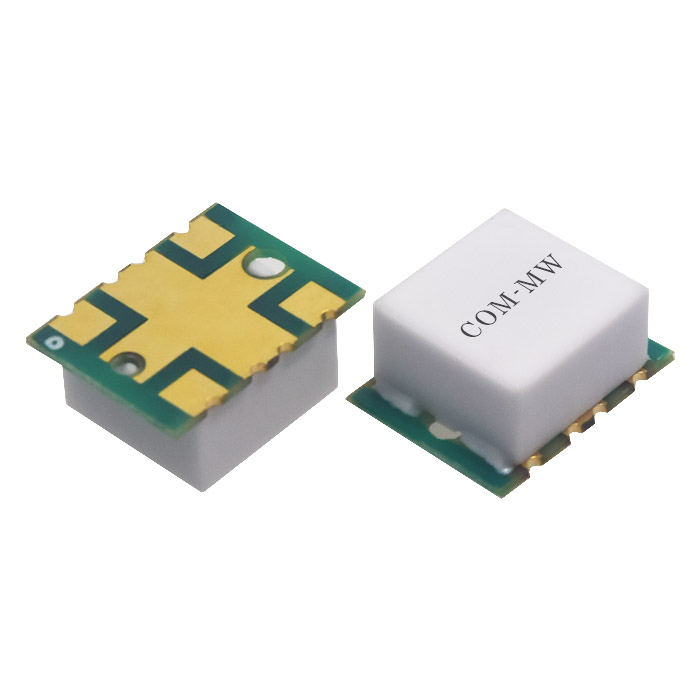

10~678MHz, 双定向耦合度20dB, 表面贴装, 25W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 678 | MHz |
| 插入损耗 | 0.2 | 0.6 | dB | |
| 双定向耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |

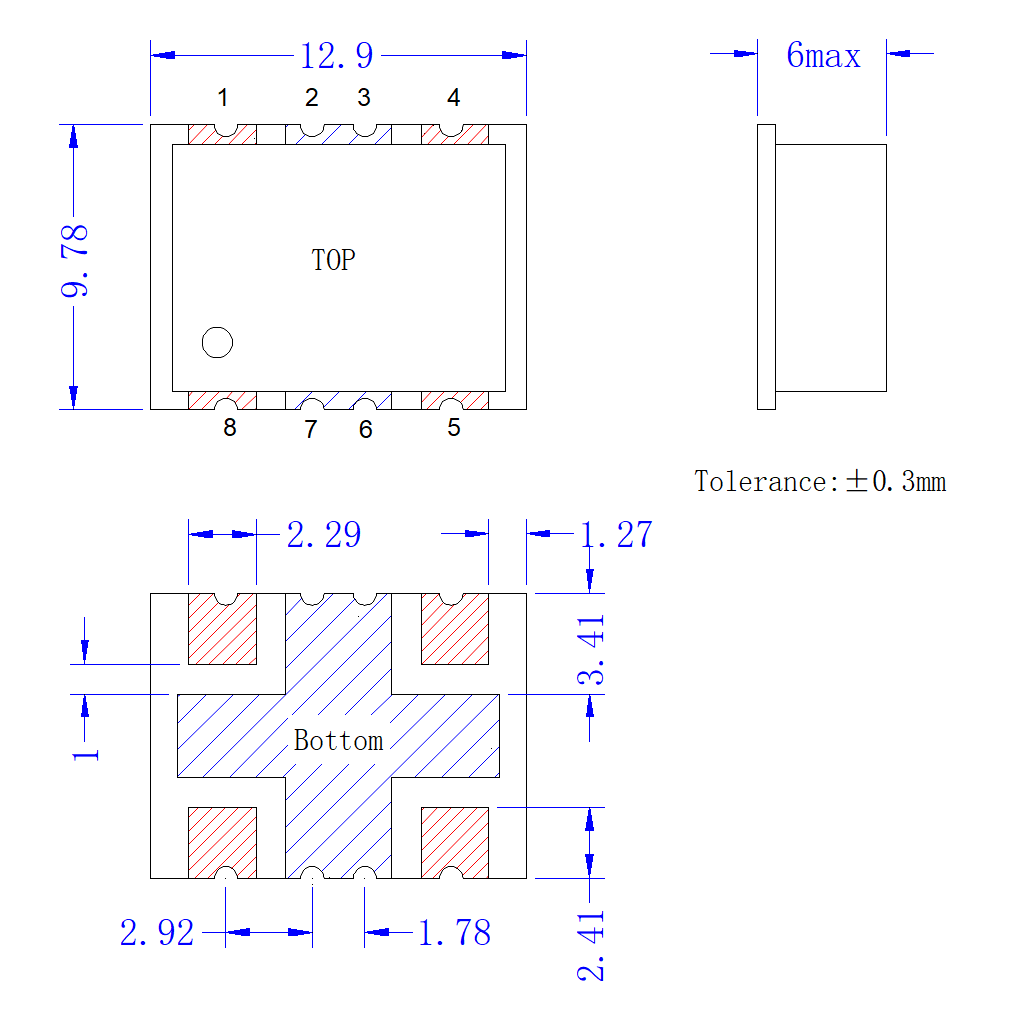

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 25W设计保证 |
| 工作温度 | -55~+85℃ |

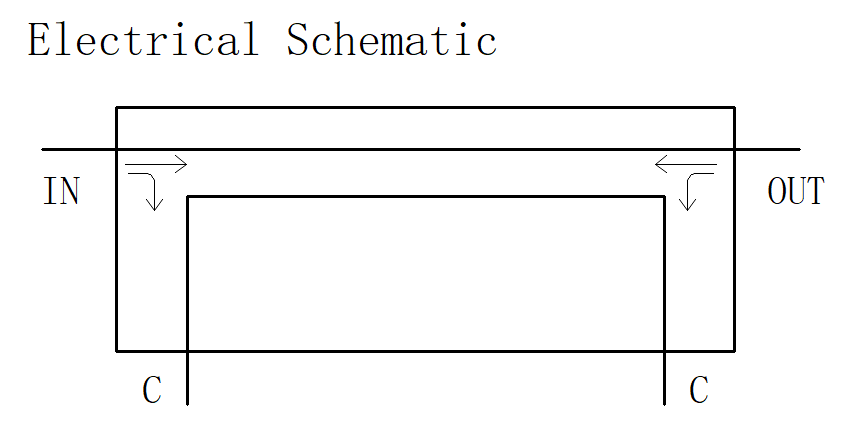

| 输入端口 | 8 | 1 |
| 输出端口 | 1 | 8 |
| 耦合端口 | 5 | 4 |
| 隔离端口 | 4 | 5 |
| 接地端口 | 2，3，6，7 | 2，3，6，7 |

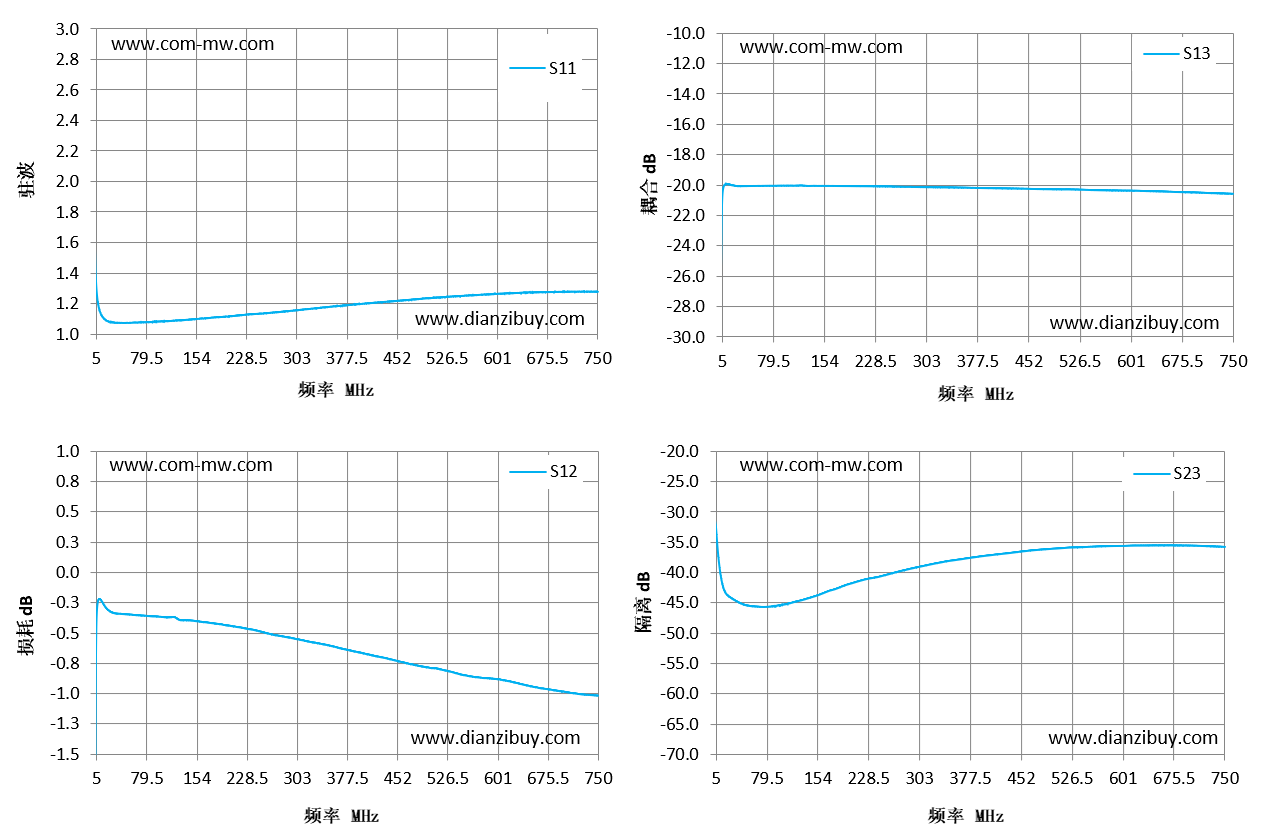

| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|
| 5 | 1.31 | -0.45 | -20.68 | -33.45 |
| 58 | 1.07 | -0.35 | -20.08 | -45.64 |
| 111 | 1.08 | -0.37 | -20.07 | -45.18 |
| 218 | 1.12 | -0.45 | -20.11 | -41.34 |
| 271 | 1.14 | -0.52 | -20.15 | -39.92 |
| 324 | 1.17 | -0.57 | -20.18 | -38.58 |
| 378 | 1.19 | -0.64 | -20.22 | -37.59 |
| 431 | 1.21 | -0.7 | -20.26 | -36.86 |
| 537 | 1.25 | -0.83 | -20.35 | -35.86 |
| 590 | 1.26 | -0.87 | -20.4 | -35.64 |
| 644 | 1.27 | -0.93 | -20.45 | -35.56 |
| 697 | 1.28 | -0.98 | -20.52 | -35.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
