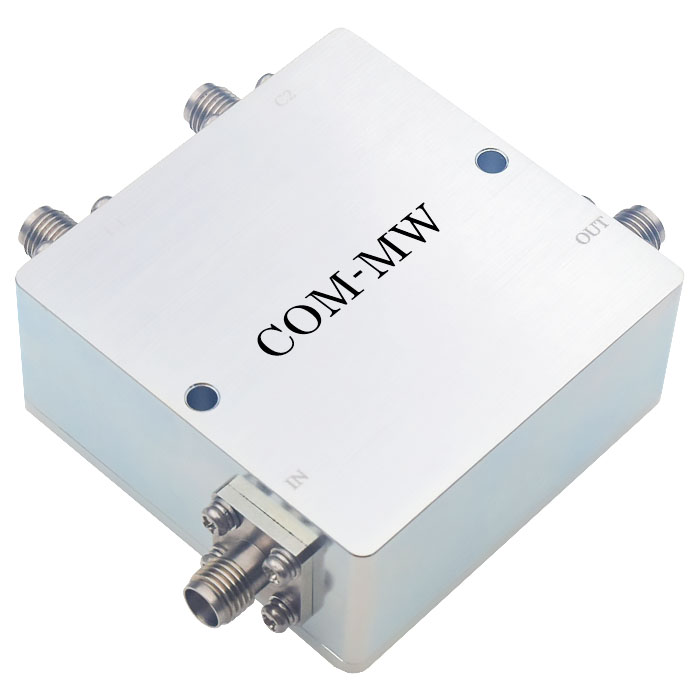

20~1000MHz, 耦合度20dB, SMA, 50W, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 1000 | MHz |
| 插入损耗 | 0.65 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

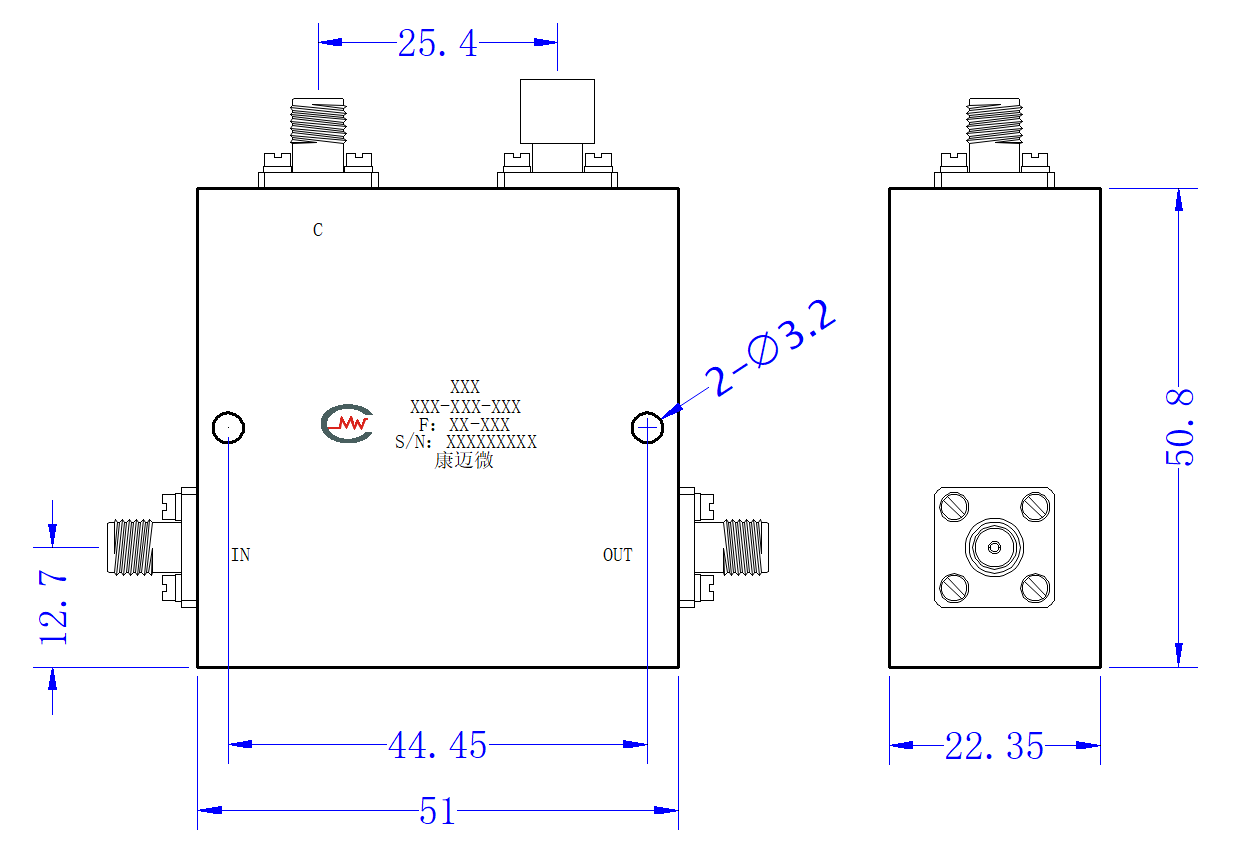

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

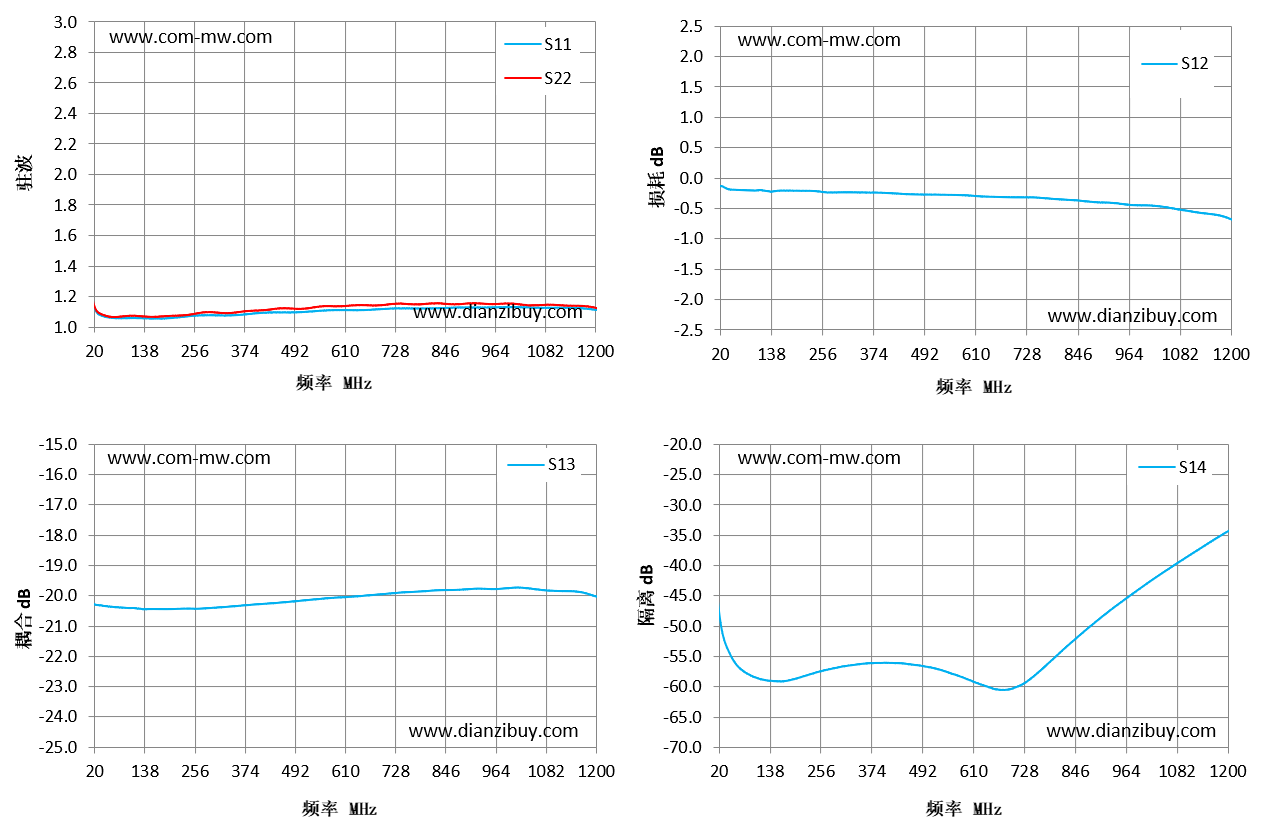

| 频率 MHz | S11 驻波 | S22 驻波 | S13 耦合 dB | S12 损耗 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 20 | 1.13 | 1.14 | -20.3 | -0.14 | -48.16 |
| 104 | 1.06 | 1.07 | -20.42 | -0.21 | -58.47 |
| 189 | 1.06 | 1.07 | -20.45 | -0.21 | -58.82 |
| 273 | 1.08 | 1.09 | -20.44 | -0.24 | -57.14 |
| 357 | 1.08 | 1.1 | -20.35 | -0.24 | -56.19 |
| 441 | 1.1 | 1.12 | -20.26 | -0.27 | -56.12 |
| 526 | 1.1 | 1.12 | -20.15 | -0.28 | -57.1 |
| 610 | 1.11 | 1.14 | -20.06 | -0.3 | -59.2 |
| 694 | 1.12 | 1.14 | -19.97 | -0.32 | -60.4 |
| 779 | 1.12 | 1.15 | -19.88 | -0.34 | -56.35 |
| 863 | 1.13 | 1.15 | -19.82 | -0.39 | -51.04 |
| 947 | 1.13 | 1.15 | -19.79 | -0.43 | -46.3 |
| 1031 | 1.13 | 1.14 | -19.76 | -0.47 | -42.02 |
| 1116 | 1.13 | 1.14 | -19.86 | -0.57 | -38.06 |
| 1200 | 1.12 | 1.13 | -20.04 | -0.68 | -34.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
