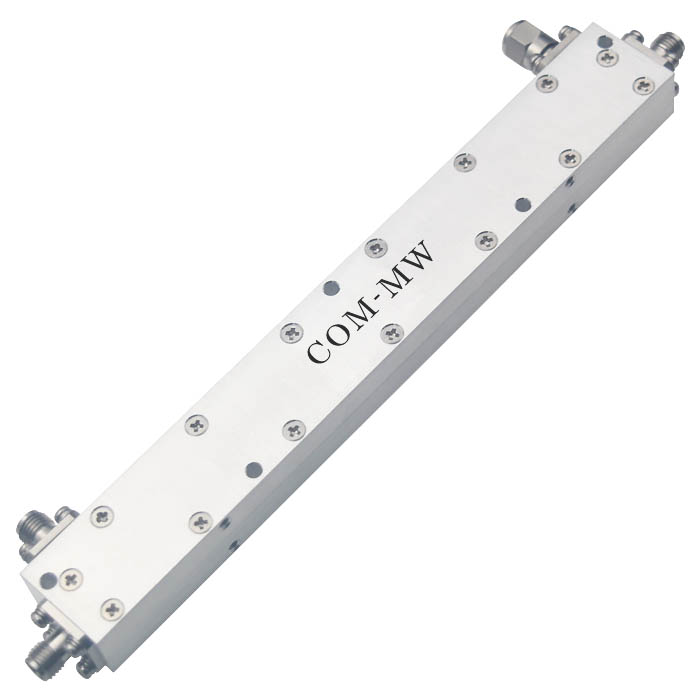

500~18000MHz, 耦合度 20dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 18000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |

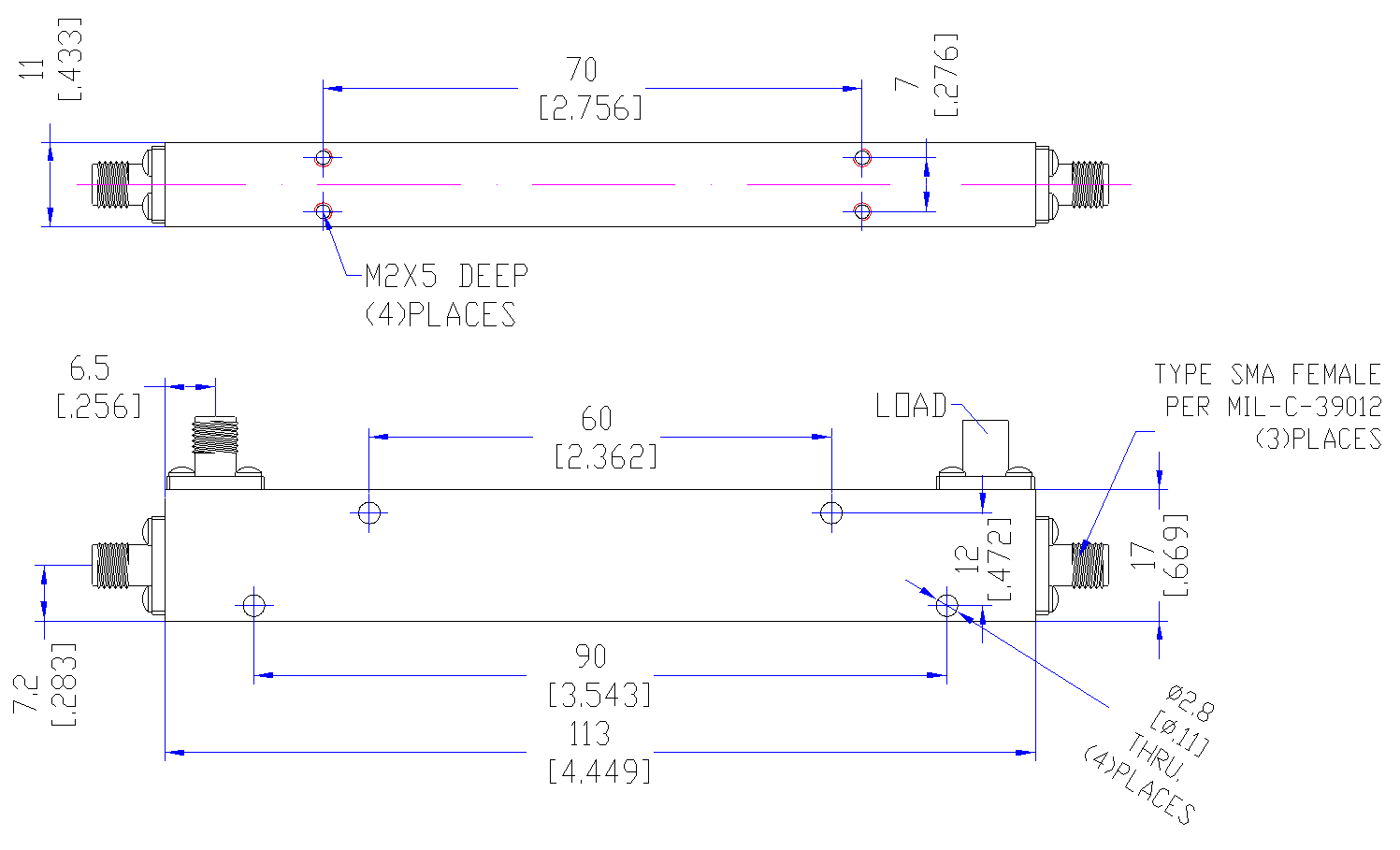

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

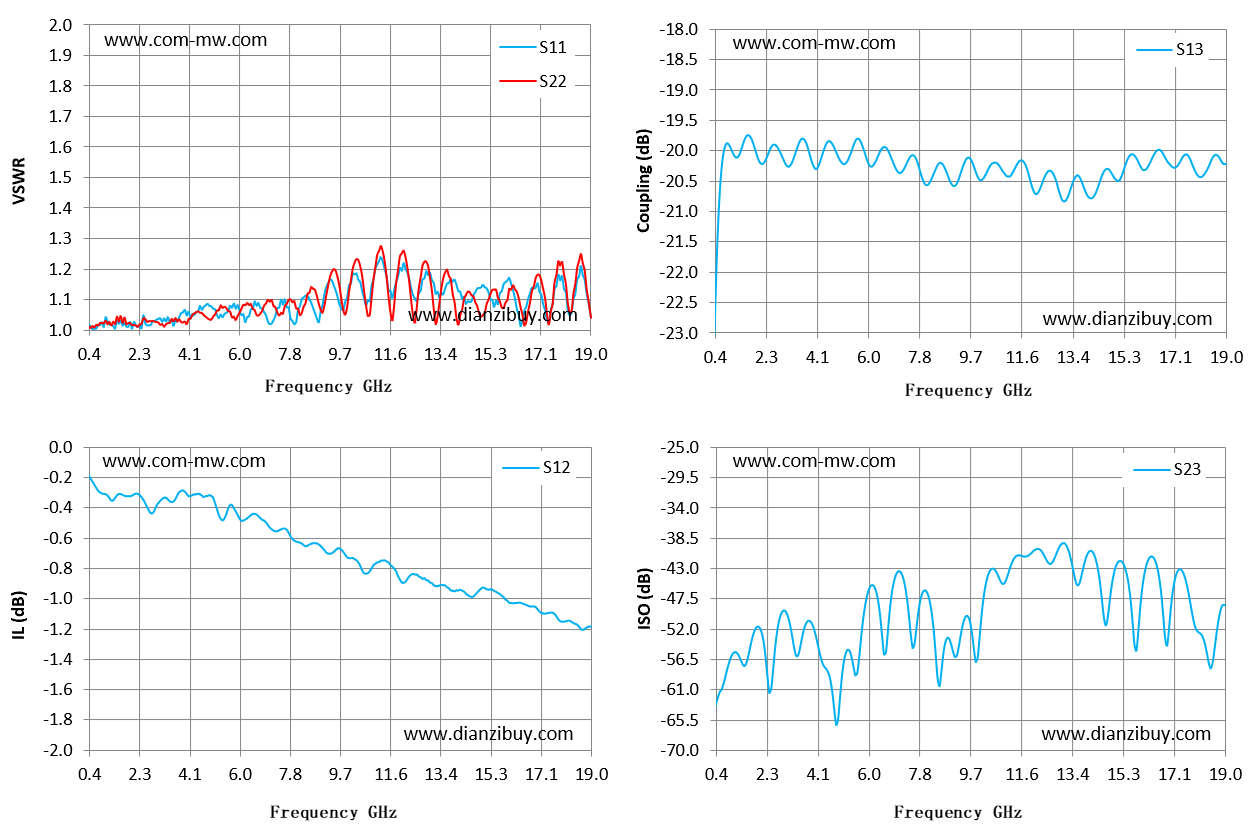

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
| 0.4 | 1.02 | 1.01 | -0.18 | -22.82 | -63.16 |
| 1.73 | 1.02 | 1.04 | -0.32 | -19.8 | -53.37 |
| 3.06 | 1.04 | 1.02 | -0.35 | -20.26 | -50.36 |
| 4.39 | 1.06 | 1.06 | -0.31 | -19.96 | -57.63 |
| 5.71 | 1.07 | 1.04 | -0.38 | -19.85 | -53.21 |
| 7.04 | 1.03 | 1.1 | -0.51 | -20.33 | -43.52 |
| 8.37 | 1.11 | 1.08 | -0.65 | -20.37 | -52.27 |
| 9.7 | 1.08 | 1.14 | -0.67 | -20.12 | -50.96 |
| 11.03 | 1.2 | 1.21 | -0.77 | -20.41 | -44.55 |
| 12.36 | 1.14 | 1.09 | -0.84 | -20.49 | -40.69 |
| 13.69 | 1.15 | 1.2 | -0.92 | -20.43 | -45.33 |
| 15.01 | 1.15 | 1.05 | -0.93 | -20.48 | -42.88 |
| 16.34 | 1.05 | 1.1 | -1.03 | -20.11 | -41.19 |
| 17.67 | 1.13 | 1.16 | -1.1 | -20.09 | -46.27 |
| 19 | 1.04 | 1.04 | -1.18 | -20.21 | -48.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
