500~40000MHz, 耦合度20dB, 2.92-K, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 40000 | MHz |
| 插入损耗 | 2.6 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 8 | dB | ||
| 主线驻波比 | 1.7 | |||
| 耦合线驻波比 | 1.7 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

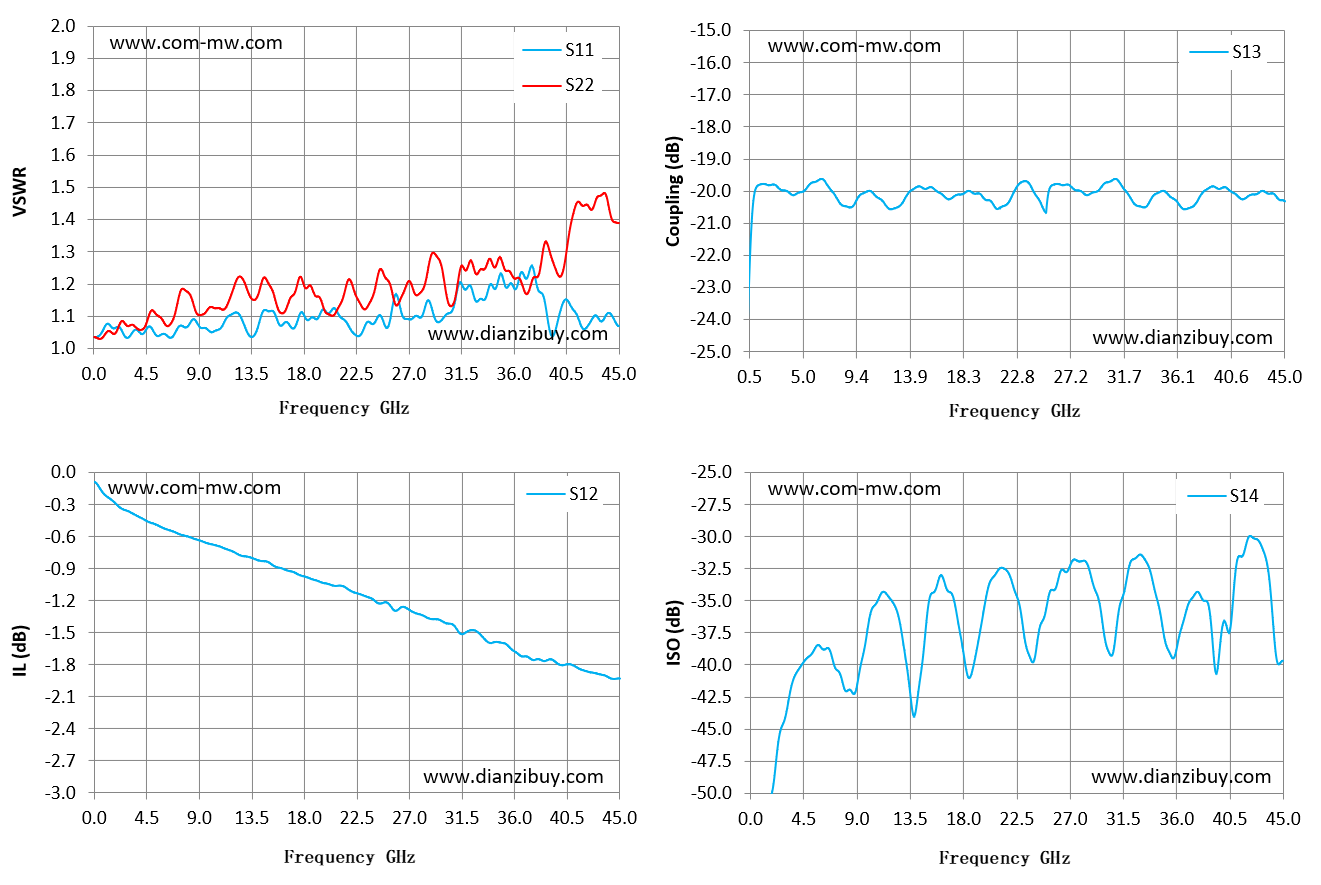

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.04 | 1.04 | -0.09 | -26.76 | -61.38 |
| 3.21 | 1.04 | 1.07 | -0.38 | -19.97 | -42.64 |
| 6.43 | 1.04 | 1.07 | -0.54 | -19.61 | -38.69 |
| 9.64 | 1.06 | 1.12 | -0.66 | -20.13 | -38.55 |
| 12.86 | 1.08 | 1.21 | -0.79 | -20.48 | -38.11 |
| 16.07 | 1.07 | 1.11 | -0.9 | -20.01 | -33 |
| 19.29 | 1.1 | 1.16 | -1.02 | -20.08 | -37.9 |
| 22.5 | 1.04 | 1.16 | -1.13 | -19.99 | -34.65 |
| 25.71 | 1.15 | 1.15 | -1.3 | -19.8 | -34.12 |
| 28.93 | 1.13 | 1.29 | -1.38 | -20.05 | -33.65 |
| 32.14 | 1.19 | 1.26 | -1.48 | -20.19 | -31.92 |
| 35.36 | 1.19 | 1.24 | -1.62 | -20.13 | -38.92 |
| 38.57 | 1.16 | 1.32 | -1.77 | -19.93 | -35.02 |
| 41.79 | 1.07 | 1.45 | -1.85 | -20.2 | -30.99 |
| 45 | 1.07 | 1.39 | -1.93 | -20.32 | -39.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
