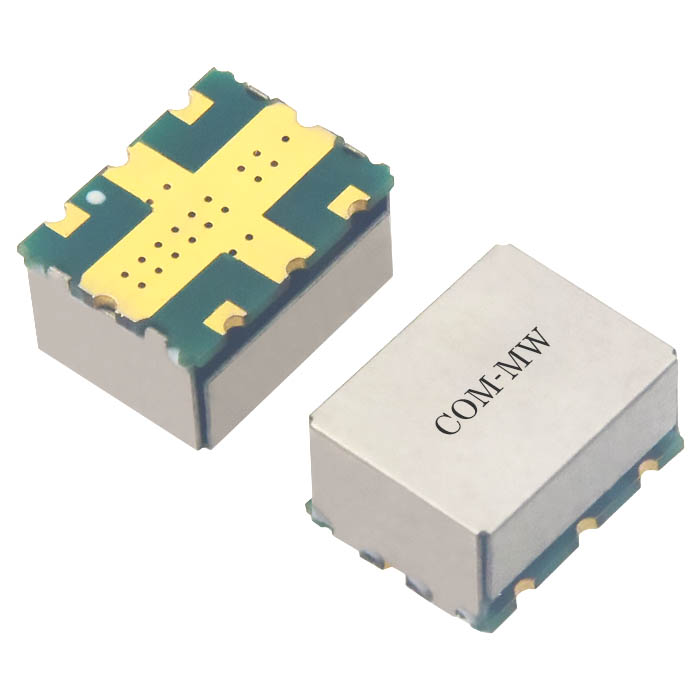

20~3000MHz, 耦合度 30dB, 表面贴装, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 3000 | MHz |
| 插入损耗 | 0.8 | 1.3 | dB | |
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 8 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 | |||
| 功率容量 | 20 | W@30-2000MHz | ||
| 功率容量 | 10 | W@20-30MHz | ||
| 功率容量 | 10 | W@2-3GHz |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

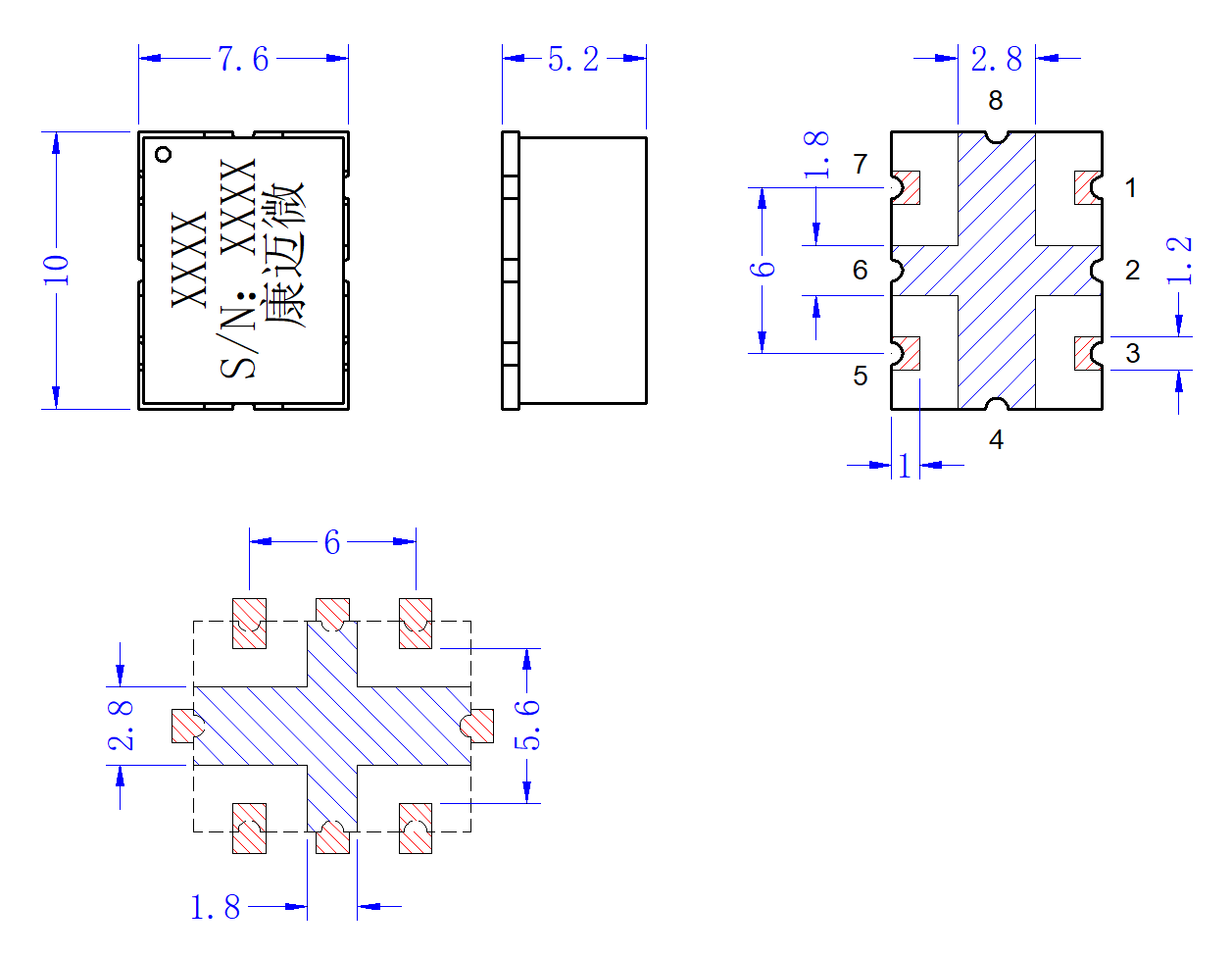

| 输入端口 | 1 | --- |
| 输出端口 | 7 | --- |
| 耦合端口 | 3 | --- |
| 隔离端口 | 5（接50欧姆电阻） | Size: 0402 |
| 接地端口 | 2，4，6，8 | --- |

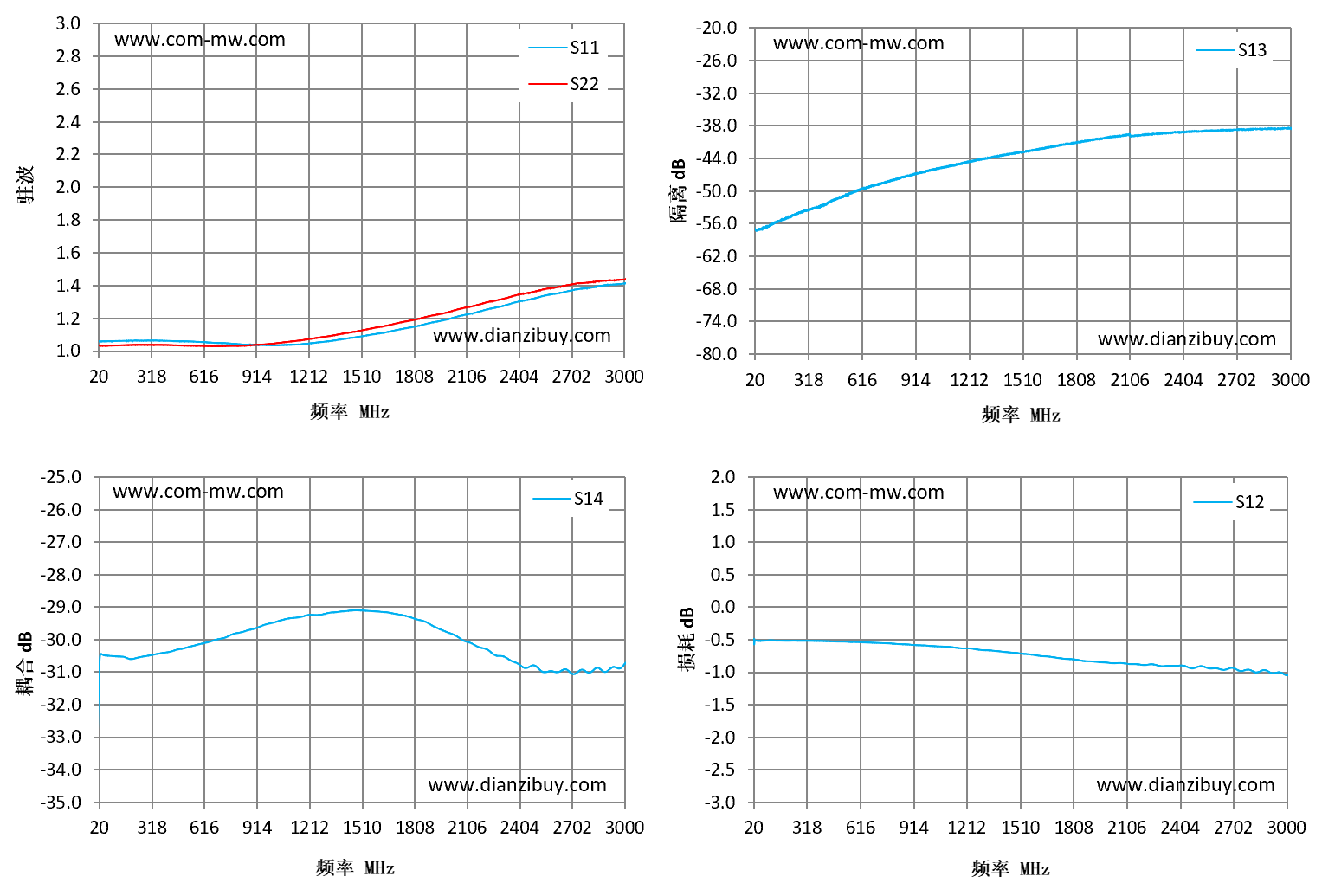

| 频率 MHz | S11 驻波 | S22 驻波 | S14 耦合 dB | S13 隔离 dB | S12 损耗 dB |
| 20 | 1.06 | 1.04 | -30.73 | -56.96 | -0.49 |
| 233 | 1.07 | 1.04 | -30.56 | -54.38 | -0.51 |
| 446 | 1.06 | 1.04 | -30.33 | -51.8 | -0.52 |
| 659 | 1.05 | 1.03 | -30.04 | -49.28 | -0.54 |
| 871 | 1.04 | 1.04 | -29.69 | -47.24 | -0.57 |
| 1084 | 1.04 | 1.06 | -29.35 | -45.58 | -0.6 |
| 1297 | 1.06 | 1.09 | -29.2 | -44.01 | -0.66 |
| 1510 | 1.09 | 1.13 | -29.1 | -42.85 | -0.71 |
| 1723 | 1.13 | 1.17 | -29.23 | -41.56 | -0.78 |
| 1936 | 1.18 | 1.22 | -29.64 | -40.43 | -0.84 |
| 2149 | 1.23 | 1.28 | -30.17 | -39.8 | -0.87 |
| 2361 | 1.29 | 1.33 | -30.67 | -39.22 | -0.9 |
| 2574 | 1.34 | 1.38 | -30.97 | -38.93 | -0.94 |
| 2787 | 1.38 | 1.42 | -31.01 | -38.64 | -0.96 |
| 3000 | 1.41 | 1.44 | -30.73 | -38.52 | -1.04 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 不能当双定向耦合器用 |
