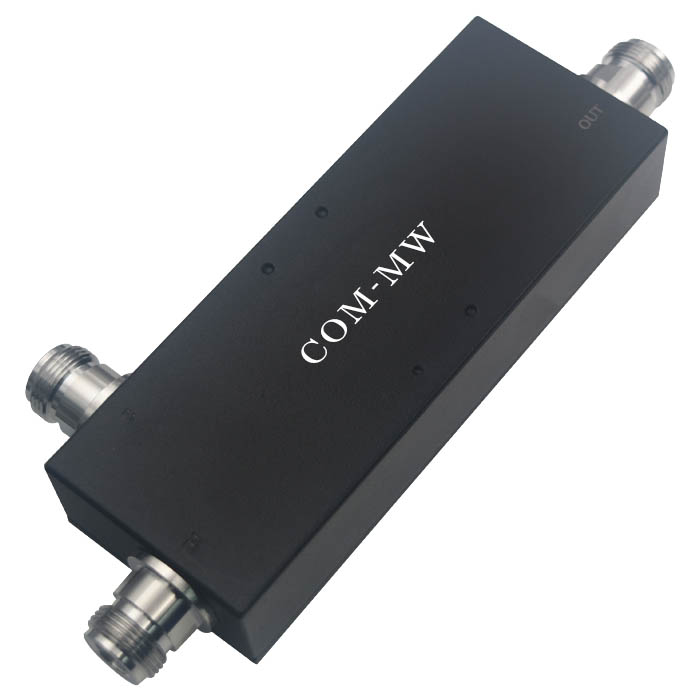

698~3800MHz, 耦合度40dB, N, 300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
移动通信室内盖用。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 3800 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 38.3 | 40 | 41.7 | dB |
| 方向性 | 14 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| PIM | -153dBc@2*43dBm |

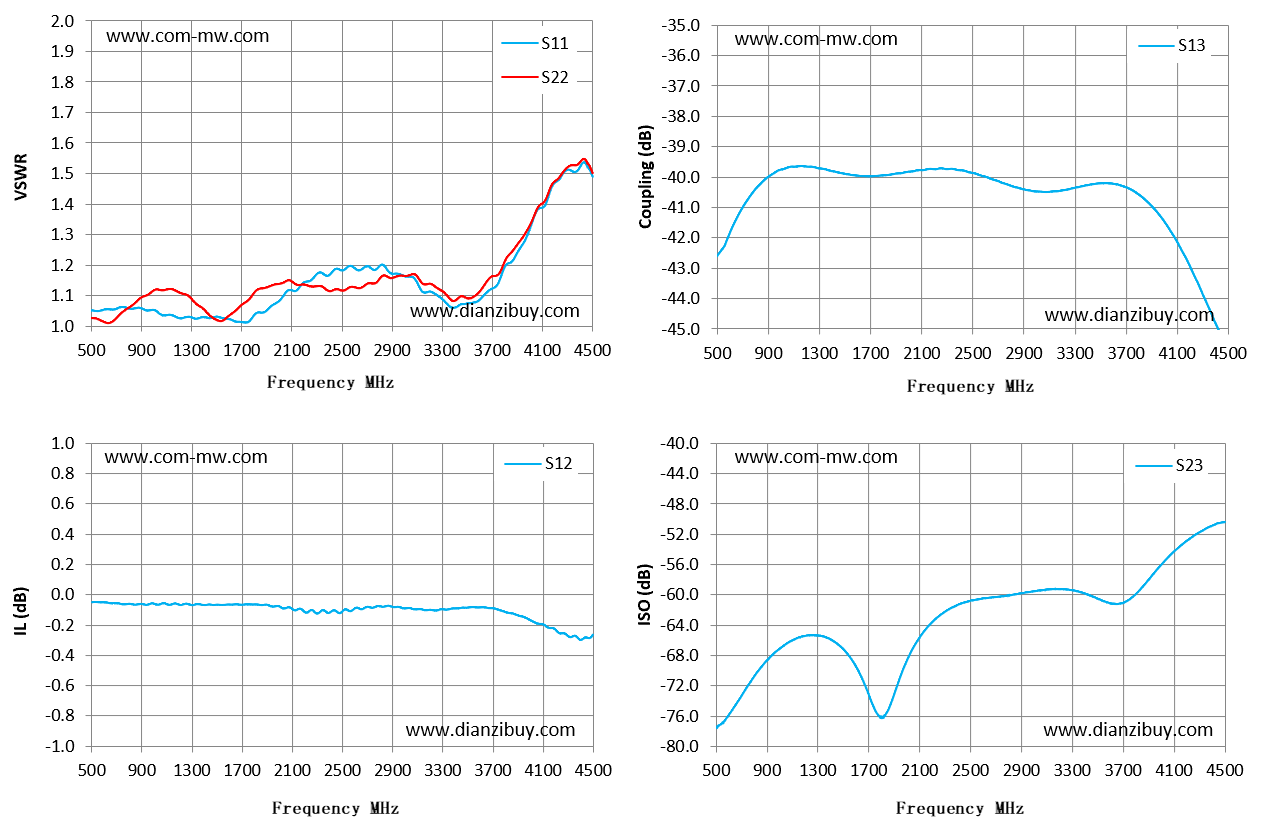

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.05 | 1.03 | -0.05 | -42.62 | -77.54 |
| 786 | 1.06 | 1.06 | -0.06 | -40.49 | -71.12 |
| 1071 | 1.03 | 1.12 | -0.06 | -39.67 | -66.25 |
| 1357 | 1.03 | 1.07 | -0.06 | -39.76 | -65.54 |
| 1643 | 1.02 | 1.05 | -0.06 | -39.97 | -70.81 |
| 1929 | 1.06 | 1.13 | -0.08 | -39.89 | -71.75 |
| 2214 | 1.15 | 1.13 | -0.12 | -39.75 | -63.36 |
| 2500 | 1.18 | 1.12 | -0.11 | -39.87 | -60.76 |
| 2786 | 1.19 | 1.15 | -0.07 | -40.27 | -60.09 |
| 3071 | 1.16 | 1.17 | -0.1 | -40.5 | -59.34 |
| 3357 | 1.07 | 1.09 | -0.09 | -40.31 | -59.58 |
| 3643 | 1.1 | 1.14 | -0.08 | -40.26 | -61.18 |
| 3929 | 1.26 | 1.28 | -0.14 | -41.08 | -57.4 |
| 4214 | 1.47 | 1.48 | -0.24 | -43.05 | -52.68 |
| 4500 | 1.49 | 1.5 | -0.26 | -45.41 | -50.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
